Nivona Caferomatica 770 Mahlsteine tauschen

Entferne alle Anbauteile wie Wasserbehälter, Kaffeefachdeckel, Tresterschublade. Entferne alle Kaffeebohnen im Vorratsbehälter.

Drehe die fünf Torx T10 Schrauben auf der Rückseite heraus.

Drehe die beiden Torx T10 Schrauben an der vorderen Kante der Wärmeplatte heraus.

Hebe die Wärmeplatte an der Vorderkante an und schiebe sie ein wenig nach vorne, damit die Laschen an der hinteren Kante frei werden.

Lege die Wärmeplatte wieder ab, aber so, dass du an die darunterliegenden Schrauben herankommst.

Drehe die beiden unter der Wärmeplatte liegenden Torx T10 Schrauben heraus.

Hebe die Oberseite behutsam ein Stück hoch und lege sie wieder ab.

Schiebe das Seitenteil am Wassertank etwa 2 cm nach hinten.

Lege das Seitenteil neben die Maschine. Entferne es noch nicht ganz, die Kabel des Schalters sind noch angeschlossen.

Ziehe die Flachstecker vom Schalter ab. Merke dir unbedingt die Reihenfolge der Kabel für den späteren Zusammenbau.

Entferne das Seitenteil.

Löse die beiden isolierten Flachstecker, mit denen die Wärmeplatte angeschlossen ist.

Hebe die Oberseite etwas nach oben und löse die Mutter, mit der die Öse am grün-gelben Erdungskabel befestigt ist. Entferne die Öse.

Hebe die Oberseite etwas an.

Drücke die Sicherungslasche am Stecker des weißen Sensorkabels nach unten und ziehe den schwarzen Stecker zur Vorderseite der Maschine hin ab.

Drücke die beiden Rasten des Gegenstücks an den Seiten zusammen und schiebe es aus der Öffnung nach hinten heraus.

Nun ist die Oberseite frei und du kannst sie entfernen.

Schiebe das Seitenteil mit der Servicetür etwa 2 cm nach hinten und nimm es ab.

Das kann etwas klemmen.

Das Mahlwerk ist mit Schaumstoffmatten gedämpft. Eine Matte liegt oben nur auf. Entferne sie.

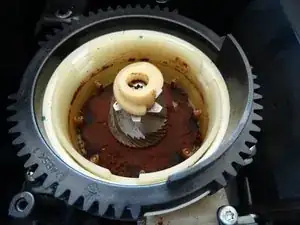

Das Mahlwerk liegt offen vor dir.

Die Mühle liegt offen. Fotografiere die Einstellung, ziehe dann die Achse mit dem Zahnrad des Einstellers mit etwas Kraft nach oben.

Auf dem Mahlring befindet sich je nach Modell noch eine Silikondichtung. Zieh sie einfach nach oben ab.

Beachte die Werksmarkierungen, hier grün. Das muss zum Schluss wieder so eingestellt werden. Drehe den schwarzen Zahnkranz etwa 90 Grad gegen die Uhr. Damit ist der komplette Mahlring mit Einsatz frei und kann nach oben gezogen werden.

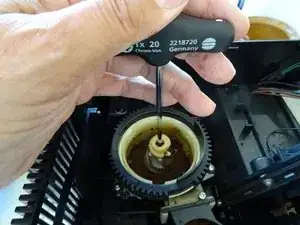

Der Mahlkegel ist mit einer langen Torx T20 Schraube befestigt. Der Schraubenkopf ist oft mit Resten von Kaffeebohnen bedeckt. Lege den Kopf frei und drehe die Schraube gegen den Uhrzeigersinn heraus.

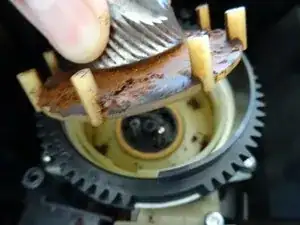

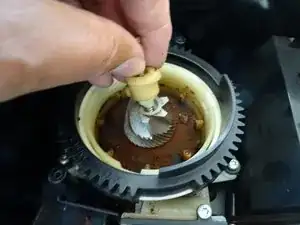

Nun kann der Bohneneinzug (die kleine weiße Schnecke) entfernt werden. Vorsichtig lässt sich nun auch der Mahlwerkskegel samt Antrieb hochheben.

Meistens ist die Mühle zugeklebt. Alles muss wieder schön sauber werden, dadurch wird das Aroma des Kaffees wieder gut.

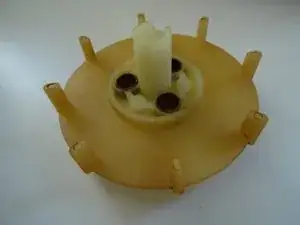

Der Filzring um den Antrieb kann mit einer Nadel vorsichtig angehoben und dann gesäubert werden. Das Innere der Mühle kann mit Pinsel und feuchtem Tuch gereinigt werden, der Mitnehmer mit Spülbürste und warmem Wasser. Ordentlich abtrocknen lassen!

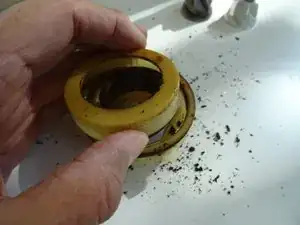

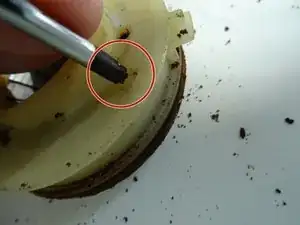

Die beiden kleinen Klinken hineindrücken, dann abwechselnd links und rechts drücken, dann kommt der Deckel heraus

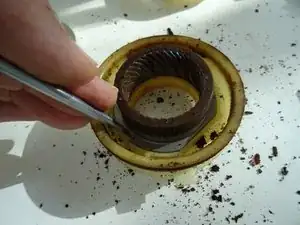

Zwei Klammern halten den Ring, einfach wegdrücken, dann ist er frei.

Alles wird gereinigt, dann der neue Ring eingedrückt und der Deckel wieder eingeclipst. Damit ist der Mahlring getauscht.

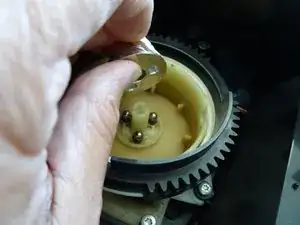

Zuerst den gereinigten Mitnehmer einlegen, dann die drei Hülsen, Federn und Kugeln. Nun den Mahlkegel auf die drei Kugeln passen.

Dann die Einzugsschnecke einpassen, Zentralschrauben eindrehen. Beim Eindrehen den Kegel nach unten drücken und darauf achten, dass alles ineinandergreift.

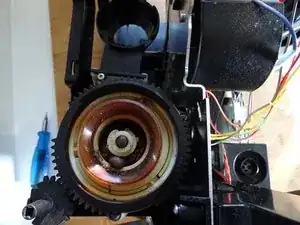

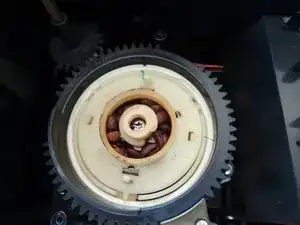

Mahlring einlegen. Das schwarze Zahnrad wird wieder soweit nach rechts gedreht, bis die drei Markierungen fluchten. Dann die Antriebswelle des Einstellers wieder so einsetzen, wie es ursprünglich war

Dann die restlichen Teile in umgekehrter Reihenfolge montieren.

Du kannst den Mahlgrad schön einstellen, indem du eine leere Klopapierrolle senkrecht auf die offene Mühle stellt und dort ein paar Kaffeebohnen einfüllst. Stecke den Stecker ein (Vorsicht!), wähle eine Tasse Kaffee und beobachte direkt, wie das Kaffeemehl aus der Mühle herauskommt.

Die beiden Bilder sind absolut echt: der Kaffee vor dem Tausch ist dünn und durchsichtig. Danach schwarz und kräftig, er hat mehr Crema. Weitere Einstellungen wurden nicht geändert! Die Reparatur hat sich sehr gelohnt.
