Nivona Caferomatica 770 Wasseranschlussdichtung tauschen

Entferne alle Anbauteile wie Wasserbehälter, Kaffeefachdeckel, Tresterschublade. Entferne alle Kaffeebohnen im Vorratsbehälter.

Drehe die fünf Torx T10 Schrauben auf der Rückseite heraus.

Drehe die beiden Torx T10 Schrauben an der vorderen Kante der Wärmeplatte heraus.

Hebe die Wärmeplatte an der Vorderkante an und schiebe sie ein wenig nach vorne, damit die Laschen an der hinteren Kante frei werden.

Lege die Wärmeplatte wieder ab, aber so, dass du an die darunterliegenden Schrauben herankommst.

Drehe die beiden unter der Wärmeplatte liegenden Torx T10 Schrauben heraus.

Hebe die Oberseite behutsam ein Stück hoch und lege sie wieder ab.

Schiebe das Seitenteil am Wassertank etwa 2 cm nach hinten.

Lege das Seitenteil neben die Maschine. Entferne es noch nicht ganz, die Kabel des Schalters sind noch angeschlossen.

Ziehe die Flachstecker vom Schalter ab. Merke dir unbedingt die Reihenfolge der Kabel für den späteren Zusammenbau.

Entferne das Seitenteil.

Löse die beiden isolierten Flachstecker, mit denen die Wärmeplatte angeschlossen ist.

Hebe die Oberseite etwas nach oben und löse die Mutter, mit der die Öse am grün-gelben Erdungskabel befestigt ist. Entferne die Öse.

Hebe die Oberseite etwas an.

Drücke die Sicherungslasche am Stecker des weißen Sensorkabels nach unten und ziehe den schwarzen Stecker zur Vorderseite der Maschine hin ab.

Drücke die beiden Rasten des Gegenstücks an den Seiten zusammen und schiebe es aus der Öffnung nach hinten heraus.

Nun ist die Oberseite frei und du kannst sie entfernen.

Schiebe das Seitenteil mit der Servicetür etwa 2 cm nach hinten und nimm es ab.

Das kann etwas klemmen.

Die Wasseranschlussdichtung ist mit einer Kunststoffkappe abgedeckt. Diese Kappe ist mit zwei Torx T10 Schrauben befestigt. Drehe beide Schrauben heraus.

Hebe die Kappe mit den Fingern heraus.

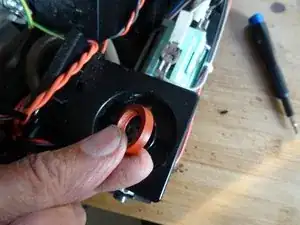

Hebe die Wasseranschlussdichtung mit den Fingern heraus.
