Einleitung
Benutze diese Anleitung, um die Displayeinheit deines Nokia G22 zu ersetzen.
Diese Anleitung wurde für die Original Nokia G22 Displayeinheit erstellt. Die Einheit besteht aus dem Display und dem Mittelrahmen. Es ist zwar auch möglich, nur das Display zu ersetzen, allerdings erfordert das ein anderes Vorgehen. Achte darauf, dass du das richtige Ersatzteil hast, bevor du mit der Reparatur anfängst.
Hinweis: Bei dieser Reparatur müssen alle internen Komponenten deines Smartphones auf das neue Display übertragen werden.
Entlade deinen Akku aus Sicherheitsgründen auf unter 25 %, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko geringer, dass er sich entzündet oder explodiert. Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
-
-
Setze ein SIM-Auswurfwerkzeug, -bit oder eine aufgebogene Büroklammer in das kleine Loch am SIM-Karteneinschub an der linken oberen Kante des Smartphones.
-
Drücke es fest hinein, um den Einschub auszuwerfen.
-
-
-
Positioniere das Plektrum in einem steilen Winkel zwischen Rückabdeckung und Displayeinheit.
-
Schiebe das Plektrum an der linken Kante des Smartphones nach unten, um die Kunststoffclips zu lösen.
-
-
-
Lege das Smartphone mit dem Display nach unten hin und hebe vorsichtig die rechte Kante der Rückabdeckung wie einen Buchdeckel an.
-
Lege die Rückabdeckung direkt neben dem Smartphone ab.
-
-
-
Benutze einen Kreuzschlitzschraubendreher, um die 3,8 mm lange Schraube zu entfernen, mit der die Halterung des Fingerabdrucklesers befestigt ist.
-
-
-
Benutze eine Pinzette oder deine Finger, um die Halterung des Fingerabdrucklesers zu entfernen.
-
-
-
Benutze das flache Ende eines Spudgers, um den Fingerabdruckleser abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.
-
Entferne die Rückabdeckung.
-
-
-
Benutze einen Kreuzschlitzschraubendreher, um die elf 3,8 mm langen Schrauben zu entfernen, mit denen die Motherboard-Abdeckung befestigt ist.
-
-
-

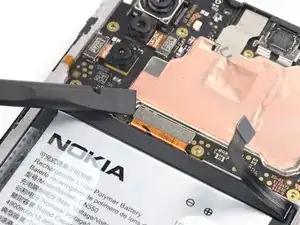

Setze ein Plektrum unter die rechte Kante der Motherboard-Abdeckung, um die Kunststoffclips zu lösen.
-
Klappe die Motherboard-Abdeckung über die Oberkante des Smartphones.
-
-
-
Die Motherboard-Abdeckung ist mit zwei kurzen Klebestreifen an der Oberkante am Rahmen festgeklebt.
-
Ziehe die Motherboard-Abdeckung vom Rahmen weg, um die Klebestreifen abzulösen, und entferne sie.
-
-
-

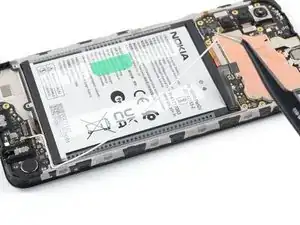

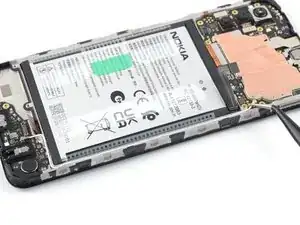

Benutze das flache Ende eines Spudgers, um das Akkukabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.
-
-
-

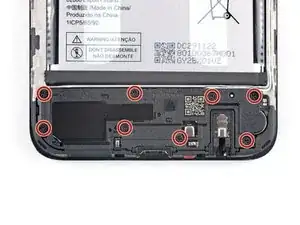

Benutze einen Kreuzschlitzschraubendreher, um die acht 3,8 mm langen Schrauben zu entfernen, mit denen der Lautsprecher befestigt ist.
-
-
-

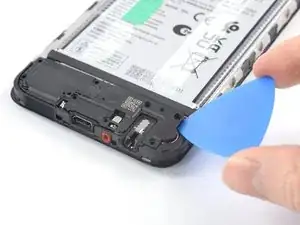

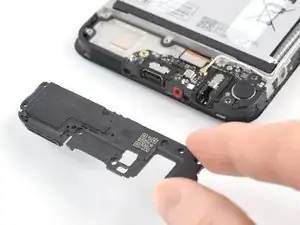

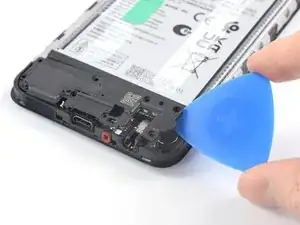

Setze ein Plektrum unter die rechte Kante des Lautsprechers.
-
Verdrehe das Plektrum, um den Lautsprecher aus den Kunststoffclips zu lösen, mit denen er befestigt ist.
-
-
-

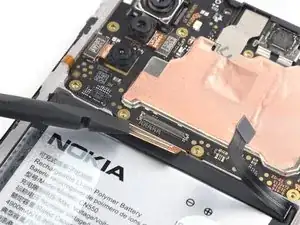

Benutze das flache Ende eines Spudgers, um das Displaykabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.
-
-
-

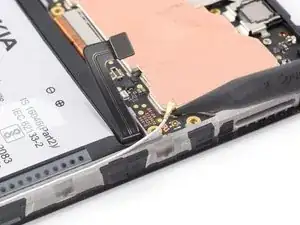

Benutze das spitze Ende eines Spudgers, um das Antennenkabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss auf dem Motherboard hebelst.
-
-
-
Benutze eine Pinzette oder deine Finger, um das Antennenkabel aus seiner Vertiefung im Rahmen zu heben.
-
-
-

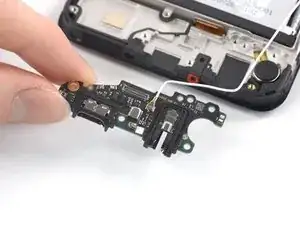

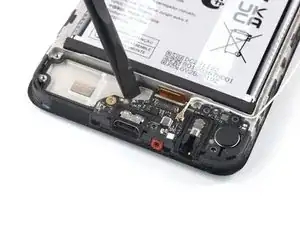

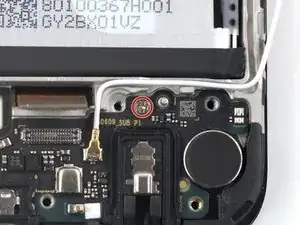

Benutze einen Kreuzschlitzschraubendreher, um die 2,8 mm lange Schraube zu lösen, mit der die Ladeanschluss-Baugruppe befestigt ist.
-
-
-

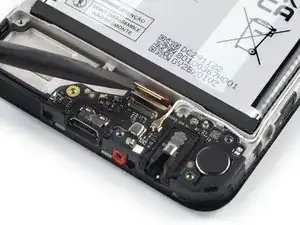

Setze das flache Ende eines Spudgers unter die Oberkante der Ladeanschluss-Baugruppe.
-
Drehe den Spudger, um die Ladeanschluss-Baugruppe hochzuhebeln, bis du sie fassen kannst.
-
-
-

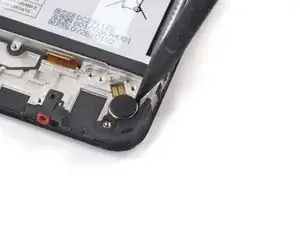

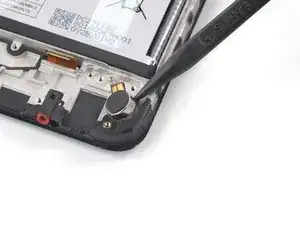

Setze das spitze Ende eines Spudgers in die kleine Vertiefung an der oberen rechten Seite des Vibrationsmotors ein.
-
Kippe den Spudger nach oben, um den Vibrationsmotor von dem Kleber abzuhebeln, mit dem er befestigt ist.
-

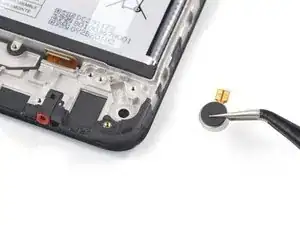

Entferne den Vibrationsmotor mithilfe einer Pinzette oder deinen Fingern.
-
-
-

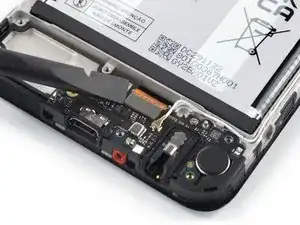

Benutze das flache Ende eines Spudgers, um das Displaykabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.
-
-
-

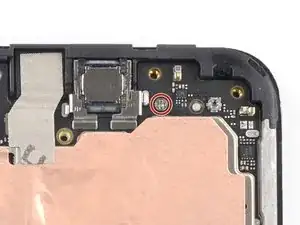

Benutze einen Kreuzschlitzschraubendreher, um die 2,8 mm lange Schraube zu entfernen, mit der das Motherboard befestigt ist.
-
-
-

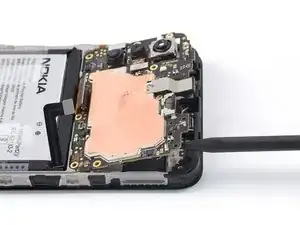

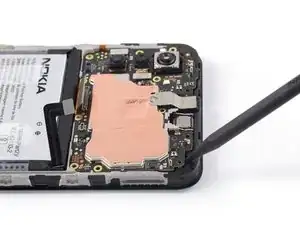

Setze das spitze Ende eines Spudgers unter die obere rechte Ecke des Motherboards.
-

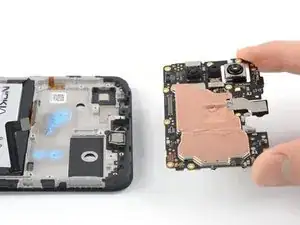

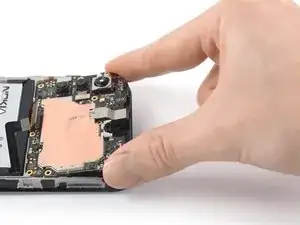

Heble das Motherboard soweit hoch, dass du es mit den Fingern fassen kannst.
-
-
-

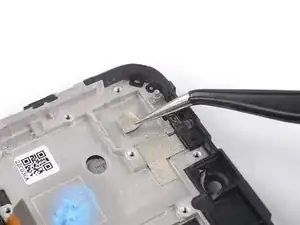

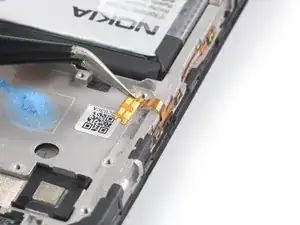

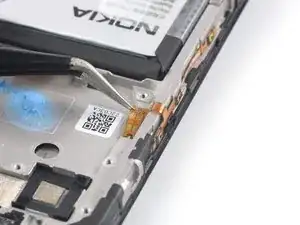

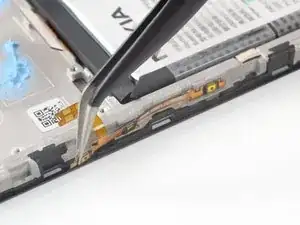

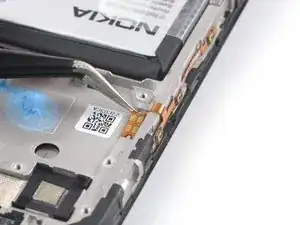

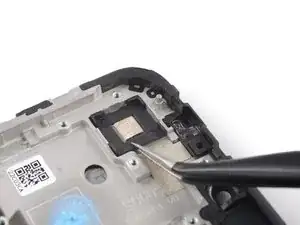

Setze die Spitze von einem Arm einer Pinzette unter die kleine Vertiefung am Tastenkabel.
-

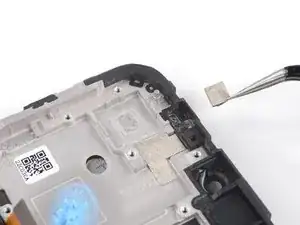

Hebe die Pinzette an, um den Stecker vom Rahmen zu lösen.
-
-
-

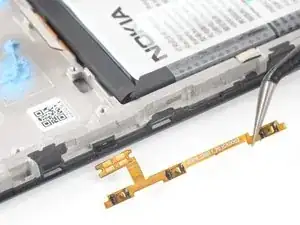

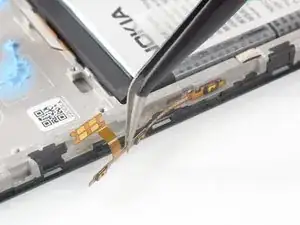

Löse das Kabel der Einschalt- und Lautstärketasten vorsichtig mit einer Pinzette von der Kante des Rahmens ab und entferne es.
-
-
-

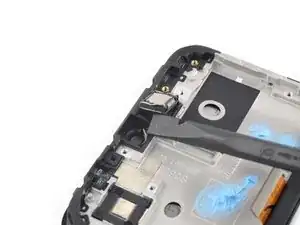

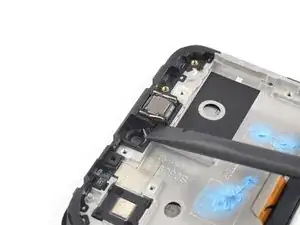

Setze das flache Ende eines Spudgers unter die untere linke Ecke des Ohrhörer-Lautsprechers und heble ihn aus seiner Vertiefung hoch.
-

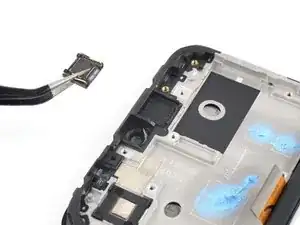

Entferne den Ohrhörer-Lautsprecher.
-
-
-
Wenn deine neue Displayeinheit bereits mit einem Schaumstoff-Klebepad ausgestattet ist, kannst du diesen Schritt überspringen. Wenn nicht, musst du es ausbauen und übertragen.
-

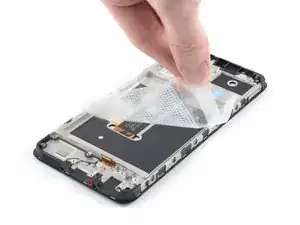

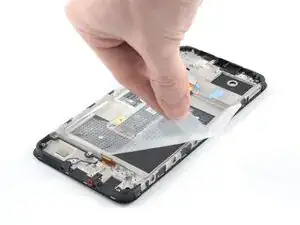

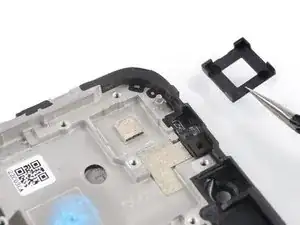

Benutze eine Pinzette, um das Schaumstoff-Klebepad vorsichtig vom Rahmen abzuziehen und zu entfernen.
-
-
-

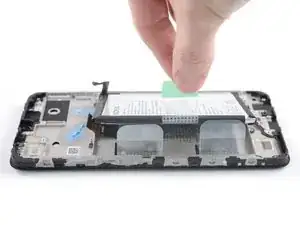

Löse die mittlere grüne Zuglasche mit den Fingern vom Akku ab.
-

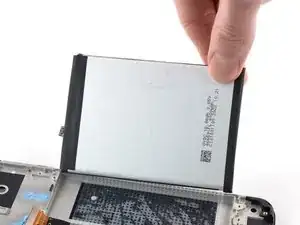

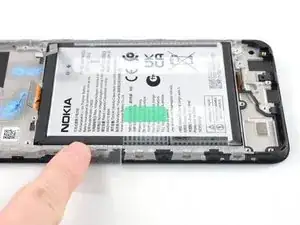

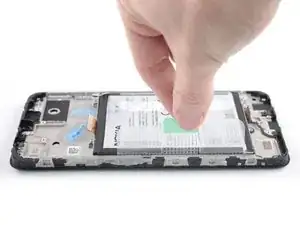

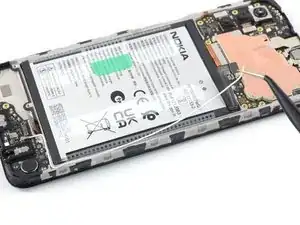

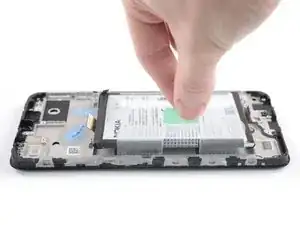

Halte das Smartphone mit einer Hand fest und hebe die mittlere grüne Zuglasche mit der anderen Hand langsam und gleichmässig hoch, um den Kleber zu lösen, mit dem der Akku befestigt ist.
-
Wenn du immer noch Schwierigkeiten mit hartnäckigem Akkukleber hast, dann kontaktiere den "Support für Nokia Smartphones".
-
-
-

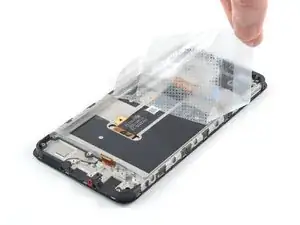

Fasse die rechte untere Kante der übrigen Klebefolie.
-
Ziehe sie gleichmässig zur Oberkante des Smartphones.
-
Befestige die Klebefolie am Akku.
-

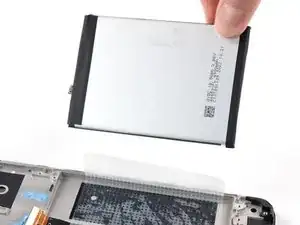

Richte die Unterkante des Akkus (das ist die Kante ohne Kleber) mit der Unterkante der Vertiefung aus.
-

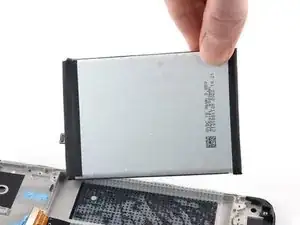

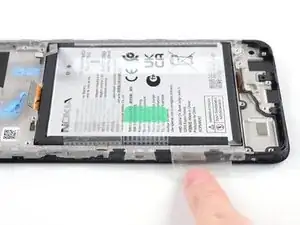

Lege den Akku nun ganz ab und drücke ihn gut fest.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
