Nokia G22 Ladeanschluss-Einheit tauschen

Setze ein SIM-Auswurfwerkzeug, -bit oder eine aufgebogene Büroklammer in das kleine Loch am SIM-Karteneinschub an der linken oberen Kante des Smartphones.

Drücke es fest hinein, um den Einschub auszuwerfen.

Entferne den SIM-Karteneinschub.

Setze ein Plektrum unter die kleine Kerbe im SIM-Karteneinschub.

Positioniere das Plektrum in einem steilen Winkel zwischen Rückabdeckung und Displayeinheit.

Schiebe das Plektrum an der linken Kante des Smartphones nach unten, um die Kunststoffclips zu lösen.

Fahre mit dem Plektrum um die Ecke und an der Unterkante entlang, um die Clips zu lösen.

Schiebe das Plektrum an der rechten Kante entlang nach oben, um die Clips zu lösen.

Schiebe das Plektrum an der Oberkante entlang, um die restlichen Clips zu lösen.

Lege das Smartphone mit dem Display nach unten hin und hebe vorsichtig die rechte Kante der Rückabdeckung wie einen Buchdeckel an.

Lege die Rückabdeckung direkt neben dem Smartphone ab.

Benutze einen Kreuzschlitzschraubendreher, um die 3,8 mm lange Schraube zu entfernen, mit der die Halterung des Fingerabdrucklesers befestigt ist.

Benutze eine Pinzette oder deine Finger, um die Halterung des Fingerabdrucklesers zu entfernen.

Benutze das flache Ende eines Spudgers, um den Fingerabdruckleser abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Entferne die Rückabdeckung.

Benutze einen Kreuzschlitzschraubendreher, um die elf 3,8 mm langen Schrauben zu entfernen, mit denen die Motherboard-Abdeckung befestigt ist.

Setze ein Plektrum unter die rechte Kante der Motherboard-Abdeckung, um die Kunststoffclips zu lösen.

Klappe die Motherboard-Abdeckung über die Oberkante des Smartphones.

Die Motherboard-Abdeckung ist mit zwei kurzen Klebestreifen an der Oberkante am Rahmen festgeklebt.

Ziehe die Motherboard-Abdeckung vom Rahmen weg, um die Klebestreifen abzulösen, und entferne sie.

Benutze das flache Ende eines Spudgers, um das Akkukabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Benutze einen Kreuzschlitzschraubendreher, um die acht 3,8 mm langen Schrauben zu entfernen, mit denen der Lautsprecher befestigt ist.

Setze ein Plektrum unter die rechte Kante des Lautsprechers.

Verdrehe das Plektrum, um den Lautsprecher aus den Kunststoffclips zu lösen, mit denen er befestigt ist.

Entferne den Lautsprecher mit deinen Fingern oder einer Pinzette.

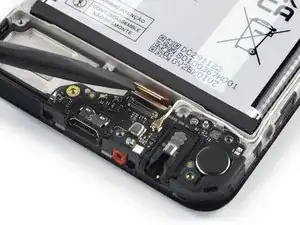

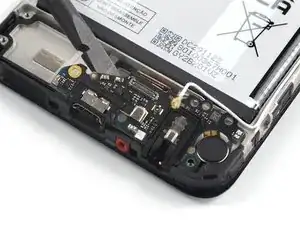

Heble den Stecker am Displaykabel mit dem flachen Ende des Spudgers aus seinem Anschluss hoch und trenne ihn ab.

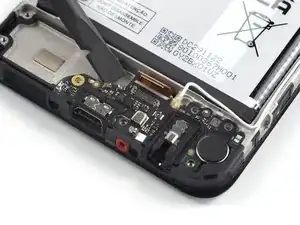

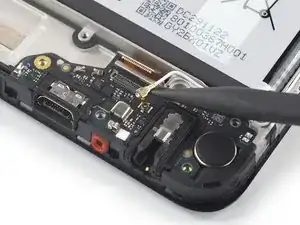

Heble den Stecker am Antennenkabel mit der Spudgerspitze aus seinem Anschluss auf der Ladeanschluss-Baugruppe nach oben und trenne ihn ab.

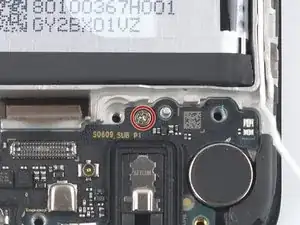

Entferne die 2,8 mm lange Kreuzschlitzschraube, mit der die Ladeanschluss-Baugruppe befestigt ist.

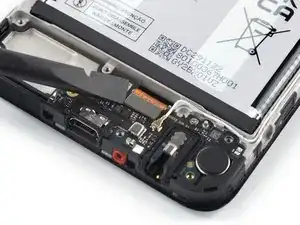

Setze einen Spudger mit dem flachen Ende unter die Oberkante der Ladeanschluss-Baugruppe ein.

Verdrehe den Spudger, um die Ladeanschluss-Baugruppe soweit hochzuhebeln, dass du sie mit den Fingern fassen kannst.

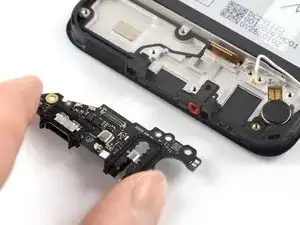

Entferne die Ladeanschluss-Baugruppe.

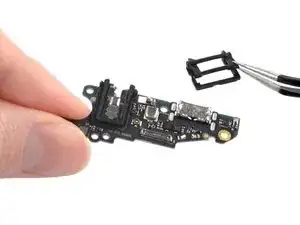

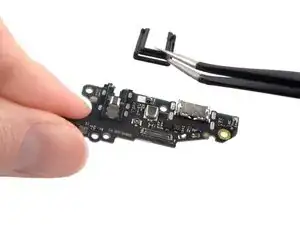

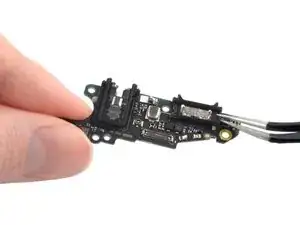

Entferne die schwarzen Gummidichtungen mithilfe einer Pinzette vom Ladeanschluss und von der Kopfhörerbuchse.

Übrig bleibt nur die Ladeanschluss-Baugruppe.
