Einleitung
Diese Anleitung zeigt dir, wie du die Frontkamera im OnePlus 3 austauschen kannst. Um an die Frontkamera zu gelangen, musst du die Hauptplatine ausbauen. Das Lösen der Rasten am Rahmen ist der schwierigste Teil.
Bei einigen Bildern dieser Anleitung ist der Akku aus dem Smartphone ausgebaut. Zum Entfernen der Frontkamera ist das nicht unbedingt notwendig.
-
-
Nimm ein SIM-Auswurfwerkzug, ein Bit oder eine aufgebogene Büroklammer und setze es in das kleine Loch zwischen An/Aus-Knopf und SIM-Slot.
-
Drücke es kräftig hinein, um den SIM-Einschub aus dem Gerät zu lösen.
-
-
-
Naht am Displayglas. Diese Naht gehört zur Displayeinheit. Heble nicht an dieser Naht, sonst trennst du die Bildschirmeinheit auf und beschädigst sie.
-
Naht am Rahmen. Hier sind der Kunstoffrahmen und die Rückabdeckung miteinander verbunden. Heble nur an dieser Naht.
-
Der Rahmen ist mit vierzehn Rasten an der Rückabdeckung befestigt. Beim Abhebeln der Rückabdeckung musst du genau wissen, wo sie sich befinden.
-
-
-
Bringe einen Saugheber nahe der Unterkante des Displays an.
-
Ziehe gleichmäßig und kräftig am Saugheber.
-
Drücke die Kante eines Plastiköffnungswerkzeugs direkt in die Rahmenaht nahe beim Saugheber, bis sich die Kante des Werkzeugs zwischen Kunstoffrahmen und dem Rand der Rückabdeckung einzwängt.
-
-
-
Wenn das Plastiköffnungswerkzeug eingezwängt ist, dann kannst du es sorgfältig an der Unterkante des Smartphones entlang schieben.
-
Führe das Werkzeug vorsichtig um die linke Ecke des Smartphones herum, halte es dabei immer in der Naht drin.
-
-
-
Schiebe das Plastiköffnungswerkzeug weiter die lange Kante entlang, wobei sich die Rasten lösen.
-
-
-
Wenn die untere und die linke Kante des Smartphones frei sind, kannst du vorsichtig am Rahmen wackeln, damit sich auch die Rasten an der oberen und der rechten Kante lösen.
-
Hebe den Bildschirm hoch und entferne ihn.
-
Richte die Oberkante des Rahmens an der Rückabdeckung aus und achte darauf, dass die oberen Rasten korrekt sitzen.
-
Drücke an den langen Kanten des Smartphones entlang, so dass die restlichen Rasten einschnappen.
-
-
-
Heble mit der Spudgerspitze den Akkustecker aus seinem Anschluss über der rechten oberen Ecke des Akkupacks hoch und trenne ihn ab.
-
Biege den Stecker vom Anschluss weg, so dass er sich nicht versehentlich verbinden kann.
-
-
-
Entferne die 3 mm Kreuzschlitzschraube, mit der die Kabelhalterung befestigt ist.
-
Entferne die Kabelhalterung.
-
-
-
Heble das Verbindungsflachbandkabel mit der Spudgerspitze hoch und löse es oberhalb des Akkus von der Hauptplatine ab.
-
Trenne genauso das Flachbandkabel zur Tochterplatine von der Hauptplatine ab.
-
-
-
Schiebe die Spudgerspitze unter das Verbindungskabel zur Antenne in der linken unteren Ecke der Hauptplatine.
-
Heble das Verbindungskabel zur Antenne hoch und trenne es ab.
-
-
-
Heble den Displaykabelstecker mit der Spudgerspitze aus seinem Anschluss auf der Hauptplatine hoch.
-
-
-
Entferne die sieben Kreuzschlitzschrauben, mit denen die Hauptplatine am Rahmen befestigt ist:
-
Vier schwarze 3 mm Schrauben
-
Drei silberfarbene 2,9 mm Schrauben
-
-
-
Schiebe das flache Ende des Spudgers unter die obere linke Ecke der Hauptplatine.
-
Verdrehe den Spudger und heble ihn hoch, so dass die Hauptplatine aus ihrer Vertiefung herauskommt.
-
-
-
Drehe die Hauptplatine herum, so dass die Frontkamera nach oben zeigt.
-

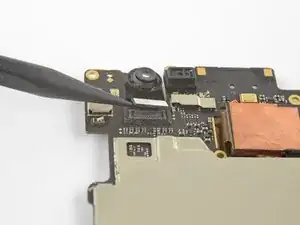

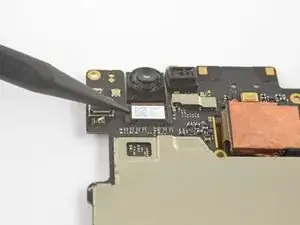

Heble den Stecker der Frontkamera mit der Spudgerspitze hoch und löse ihn aus seinem Anschluss auf der Hauptplatine.
-
-
-
Drehe die Hauptplatine wieder zurück.
-
Löse die Frontkamera mit ihrem Klebestreifen von der Hauptplatine ab.
-
Entferne die Frontkamera.
-
Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
Bringe deinen Elektroabfall zur richtigen Sammelstelle.
War die Reparatur doch nicht erfolgreich? Auf unserem OnePlus 3 Antwortenforum kannst du Hilfe finden.
