Einleitung
Diese Anleitung zeigt dir, wie du die Tochterplatine im OnePlus 3 austauschen kannst. Auf der Tochterplatine befinden sich die Anschlüsse für den Lautsprecher, die Kopfhörerbuchse und den USB-C Anschluss. Der schwierigste Teil dieser Anleitung ist das Ablösen der Klammern am Rahmen.
Bei einigen Bildern in der Anleitung sind der Akku und das Verbindungskabel schon entfernt. Für den Ausbau der Tochterplatine ist das nicht unbedingt notwendig
-
-

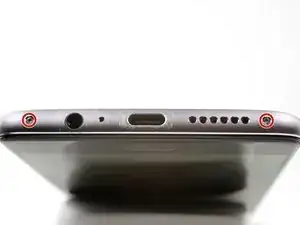

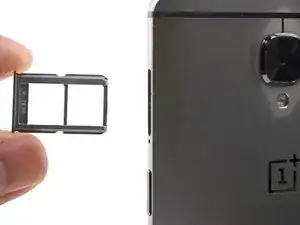

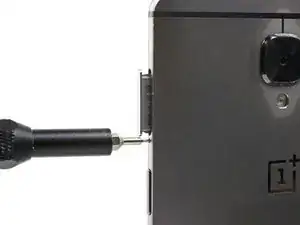

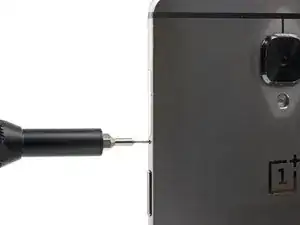

Nimm ein SIM-Auswurfwerkzug, ein Bit oder eine aufgebogene Büroklammer und setze es in das kleine Loch zwischen An/Aus-Knopf und SIM-Slot.
-
Drücke es kräftig hinein, um den SIM-Einschub aus dem Gerät zu lösen.
-
-
-

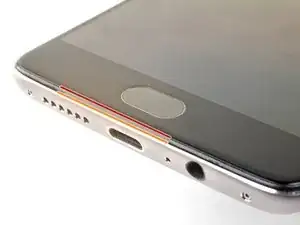

Naht am Displayglas. Diese Naht gehört zur Displayeinheit. Heble nicht an dieser Naht, sonst trennst du die Bildschirmeinheit auf und beschädigst sie.
-
Naht am Rahmen. Hier sind der Kunstoffrahmen und die Rückabdeckung miteinander verbunden. Heble nur an dieser Naht.
-

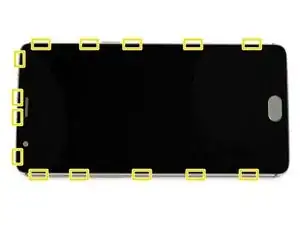

Der Rahmen ist mit vierzehn Rasten an der Rückabdeckung befestigt. Beim Abhebeln der Rückabdeckung musst du genau wissen, wo sie sich befinden.
-
-
-

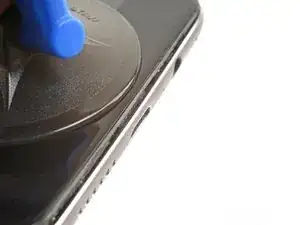

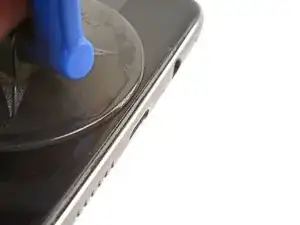

Bringe einen Saugheber nahe der Unterkante des Displays an.
-
Ziehe gleichmäßig und kräftig am Saugheber.
-

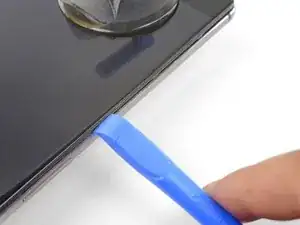

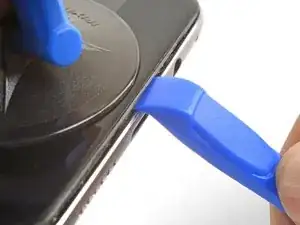

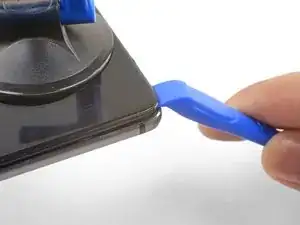

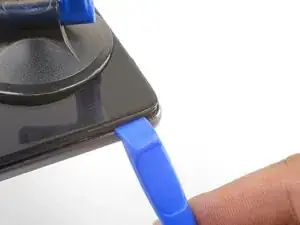

Drücke die Kante eines Plastiköffnungswerkzeugs direkt in die Rahmenaht nahe beim Saugheber, bis sich die Kante des Werkzeugs zwischen Kunstoffrahmen und dem Rand der Rückabdeckung einzwängt.
-
-
-

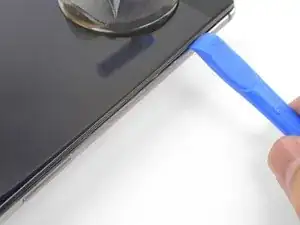

Wenn das Plastiköffnungswerkzeug eingezwängt ist, dann kannst du es sorgfältig an der Unterkante des Smartphones entlang schieben.
-

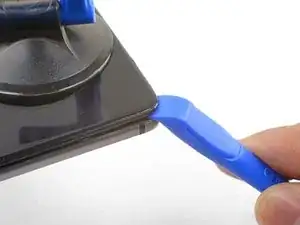

Führe das Werkzeug vorsichtig um die linke Ecke des Smartphones herum, halte es dabei immer in der Naht drin.
-
-
-
Schiebe das Plastiköffnungswerkzeug weiter die lange Kante entlang, wobei sich die Rasten lösen.
-
-
-

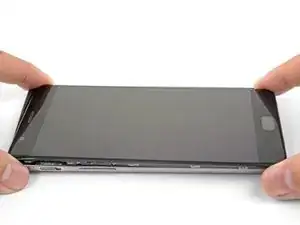

Wenn die untere und die linke Kante des Smartphones frei sind, kannst du vorsichtig am Rahmen wackeln, damit sich auch die Rasten an der oberen und der rechten Kante lösen.
-

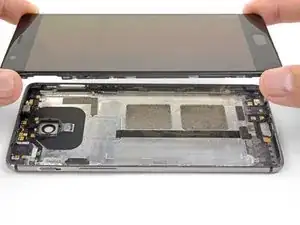

Hebe den Bildschirm hoch und entferne ihn.
-
Richte die Oberkante des Rahmens an der Rückabdeckung aus und achte darauf, dass die oberen Rasten korrekt sitzen.
-

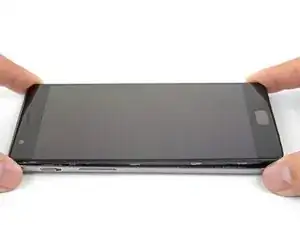

Drücke an den langen Kanten des Smartphones entlang, so dass die restlichen Rasten einschnappen.
-
-
-

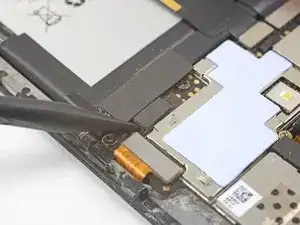

Heble mit der Spudgerspitze den Akkustecker aus seinem Anschluss über der rechten oberen Ecke des Akkupacks hoch und trenne ihn ab.
-
Biege den Stecker vom Anschluss weg, so dass er sich nicht versehentlich verbinden kann.
-
-
-

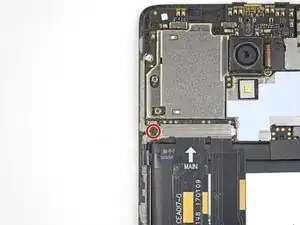

Entferne die 3 mm Kreuzschlitzschraube, mit der die Kabelhalterung befestigt ist.
-

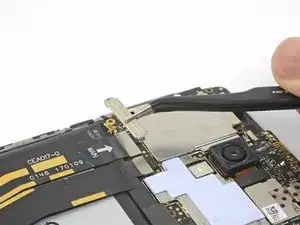

Entferne die Kabelhalterung.
-
-
-

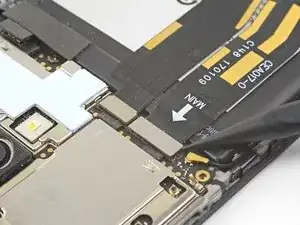

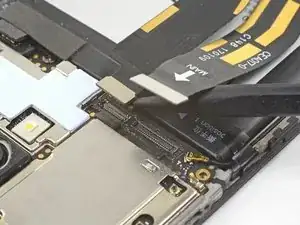

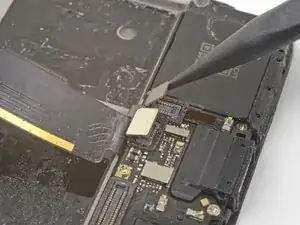

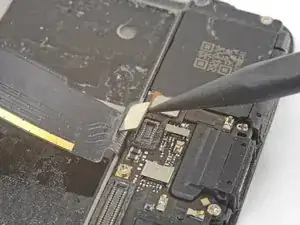

Heble das Verbindungsflachbandkabel mit der Spudgerspitze hoch und löse es oberhalb des Akkus von der Hauptplatine ab.
-

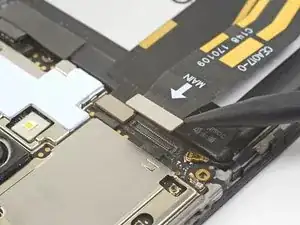

Trenne genauso das Flachbandkabel zur Tochterplatine von der Hauptplatine ab.
-
-
-

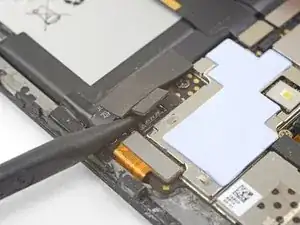

Heble den Stecker der kapazitiven Tasten mit der Spudgerspitze hoch und löse den Stecker aus seinem Anschluss unterhalb des Akkus auf der Tochterplatine .
-
Wiederhole das Ganze, um den Stecker des Fingerabdrucksensors aus seinem Anschluss auf der Tochterplatine zu lösen.
-
-
-

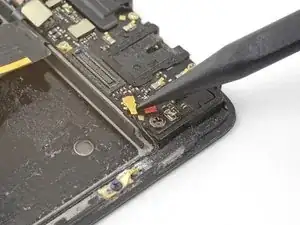

Schiebe die Spudgerspitze unter das Verbindungskabel der Antenne und heble es hoch, so dass es sich von der Tochterplatine ablöst.
-
-
-

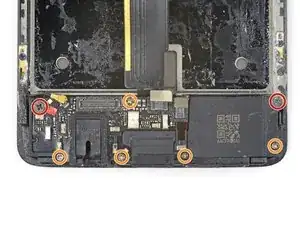

Entferne die sieben Kreuzschlitzschrauben, mit denen die Tochterplatine am Rahmen befestigt ist:
-
Zwei schwarze 3 mm Schrauben
-
Fünf silberfarbene 2,9 mm Schrauben
-
-
-

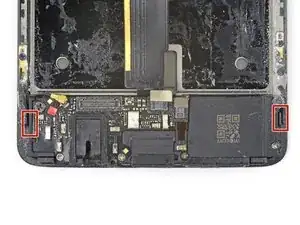

Die Tochterplatine ist immer noch mit zwei Kunstoffrasten befestigt.
-

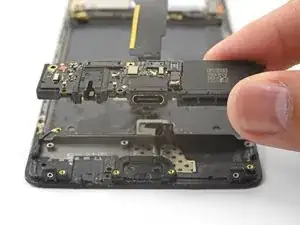

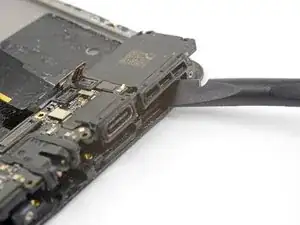

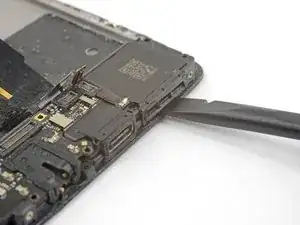

Schiebe das flache Ende des Spudgers unter die Lautsprecheröffnung und verdrehe den Spudger vorsichtig, bis sich die Tochterplatine von den Rasten löst.
-
Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
Entsorge deinen Elektroabfall fachgerecht.
War die Reparatur doch nicht erfolgreich? Auf unserem OnePlus 3 Antwortenforum kannst du Hilfe finden.
