OnePlus 5 Hauptplatine austauschen

Setze ein SIM-Auswurfwerkzeug, Bit oder eine aufgebogene Büroklammer in das kleine Loch unter dem SIM-Einschub nahe bei den Rückkameras an der Kante des Smartphones ein.

Drücke fest drauf, bis der SIM-Einschub herauskommt.

Entferne die beiden 2,6 mm Torx T2 Schrauben, mit denen der USB-C Anschluss an der Unterkante des Smartphones befestigt ist.

Displaynaht: Diese Naht gehört zur Displayeinheit. Heble nicht an dieser Naht, sonst trennst du die Displayeinheit auf und beschädigst sie.

Rahmennaht: Das ist die Naht zwischen Kunstoffrahmen und Rückgehäuse. Heble nur an dieser Naht.

Der Rahmen ist mit zwölf Rasten am Rückgehäuse befestigt. Du musst die Stellen, wo sie sich befinden, beim Abhebeln in den folgenden Schritten genau kennen.

Setze einen Saugheber nahe am unteren Rand auf das Displays.

Ziehe gleichmäßig und kräftig am Saugheber.

Drücke die Kante eines Plastiköffnungswerkzeugs nahe am Saugheber in die Rahmennaht hinein, bis sie sich zwischen den Kunstoffrahmen und dem Rand der Rückabdeckung hineinzwängt.

Wenn das Plastiköffnungswerkzeug drinnen ist, dann schiebe es behutsam an der Unterkante des Smartphones entlang.

Führe das Werkzeug vorsichtig um die linke Ecke des Smartphones herum, wobei es in der Naht drin bleiben muss.

Heble mit dem Plastiköffnungswerkzeug, damit sich die erste Raste löst.

Lasse das Werkzeug an der langen Kante entlang gleiten, wobei du die Rasten öffnest.

Wenn die Unterkante und die linke Kante des Smartphones frei sind, dann kannst du die Rasten an der Oberkante und rechten Kante mit wackelnden Bewegungen befreien.

Richte die Oberkante des Rahmens an der Rückabdeckung aus und achte darauf, dass die oberen Rasten richtig hineingeglitten sind.

Drücke fest auf die langen Kanten des Smartphones, bis die restlichen Rasten einschnappen.

Wenn alle Rasten gelöst sind, dann drehe das Smartphone herum, so dass das Display nach unten zeigt.

Klappe die Rückabdeckung auf und lege sie auf den geöffneten Rahmen.

Entferne die 2,6 mm Kreuzschlitzschraube, mit denen die Kabelhalterung über dem Akku befestigt ist.

Hebe die Kabelhalterung hoch und entferne sie.

Heble das Flachbandkabel der Rückabdeckung mit der Spudgerspitze hoch und trenne es von seinem Anschluss ab.

Entferne die Rückabdeckung.

Heble den Akkustecker mit der Spudgerspitze hoch und löse ihn aus seinem Anschluss heraus.

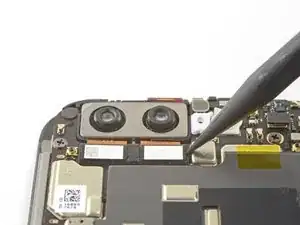

Heble die beiden Stecker der Rückkamera mit der Spudgerspitze hoch und löse sie aus ihren Anschlüssen auf der Hauptplatine heraus.

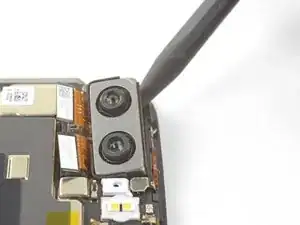

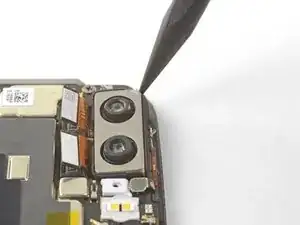

Setze die Spudgerspitze unter die obere linke Ecke des Kameramoduls und heble es nach oben, bis es sich aus seiner Vertiefung löst.

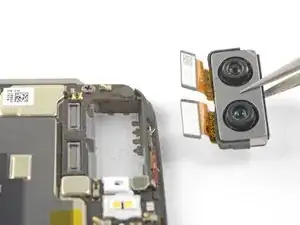

Entferne das Rückkameramodul.

Entferne die sechs 2,6 mm Kreuzschlitzschrauben, mit denen der Lautsprecher am Rahmen befestigt ist.

Setze den Spudger mit seinem flachen Ende in der Ecke der Lautsprechereinheit ein und heble leicht hoch, bis sich der Lautsprecher aus seiner Vertiefung löst.

Entferne den Lautsprecher.

Heble das Zwischenverbindungskabel mit der Spudgerspitze hoch und löse es aus seinem Anschluss heraus.

Heble das Displayverbindungskabel mit der Spudgerspitze hoch und löse es aus seinem Anschluss nahe an der Unterkante der Hauptplatine.

Schiebe die Spudgerspitze unter das Antennenverbindungskabel, welches über dem Vibrationsmotor an der Hauptplatine angeschlossen ist.

Heble das Kabel hoch und löse es aus seinem Anschluss.

Hole das Kabel aus seiner Erdungsklammer auf der Hauptplatine heraus und biege es aus dem Weg.

Setze die Spudgerspitze unter den kleinen quadratischen Antennenstecker, der nahe an der Oberkante an der Hauptplatine angeschlossen ist.

Heble nach oben und löse den Antennenstecker aus seinem Anschluss.

Entferne folgende sieben 2,6 mm Kreuzschlitzschrauben, mit denen die Hauptplatine befestigt ist:

Hebe die Hauptplatine mit den Fingern an der Oberkante hoch.

Hebe die Hauptplatine aus ihrer Vertiefung heraus und entferne sie.
