OnePlus 5T AMOLED Display und Touchscreen tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 18

OnePlus 5T AMOLED Display und Touchscreen tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie das AMOLED Display und der Touchscreen im OnePlus 5T ausgetauscht werden können.

Hinweis: Bei dieser Anleitung wird nur das Display getauscht, der Originalrahmen und die Hauptplatine verbleiben. Es gibt aber auch Ersatzdisplays, die in einem neuen Rahmen geliefert werden. Dafür ist ein ganz anderes Verfahren notwendig. Achte vor Reparaturbeginn darauf, dass du das richtige Teil hast.

Zum Zusammenbau sind die richtigen Ersatzklebestreifen notwendig.

Werkzeuge

Ersatzteile

OnePlus 5T LCD Screen and Digitizer

Schritt 1

Schalte dein Gerät aus, bevor du loslegst.
Entferne den SIM Einschub aus deinem OnePlus.

Schritt 2

Entferne die zwei Torx T2 Schrauben (2,5 mm Länge).
Das OnePlus 5T verwendet nicht viel Klebstoff, um die Rückenabdeckung zu befestigen, allerdings sind die Klammern sehr stark und erfordern während des Öffnungsvorgangs einen gewissen Kraftaufwand.

Could you clarify the statement “The OnePlus 5T doesn't use a lot of adhesive“? Do you mean that it uses adhesive, but only a little? Or do you mean that it doesn’t use any adhesive at all to secure the back, just the clamps?

Avram Grumer - 19/10/20

Hi Avram,

there is a little bit of adhesive underneath the edges of the back cover, however it doesn’t require heating to soften it. In case the back cover doesn’t come of straight away it won’t help to apply an iOpener to further soften the adhesive but requires a little bit more force to open the plastic clamps.

Dominik Schnabelrauch - 22/10/20

i have tried t2 srewdrivers multiple times but they doesn’t seem work, could those be different screws?

Mr Kono -

I had the same problem. I tried a T1 screwdriver, that fit perfectly.

That said, the 'tools' section of this repair doesn't mention any torx screwdriver. That should be updated to include the T2 (or T1, for me!) screwdriver.

Akka -

I purchased the entire kit to do my battery replacement and found the opening tool was not capable of opening my One Plus 5t phone. I tried the tool for at least 30 minutes and couldn’t even get it started. Luckily I had a set of “plastic tools” for removing door panels from cars while doing stereo work. These tools have nice sharp points and are much longer and thicker, providing much better grip and leverage. With these tools, I had the back off the phone in just a few minutes. All the rest of the process was easy to follow and everything worked out great.

David Dery -

I have all of the necessary parts/tools for replacement. Upon removing the two screws from the bottom, one came out no problem first try. The second bolt slipped andbis now completely stripped out. Any advice?

Derek Basham -

Schritt 3

Setze ein Öffnungswerkzeug zwischen Display und Rückabdeckung an der Unterkante deines OnePlus ein.
Verwende das Öffnungswerkzeug, um eine Lücke zwischen Rückabdeckung und Display zu erzeugen.
Setze nun ein Plektrum in den Spalt ein, den du gerade geöffnet hast.

Don’t make the same mistake as i did and put the opening tool between the screen and glass rather than the screen and body. Make sure its the second line from the top where you insert your tool

Hayden Rooney -

This part is very difficult, i have been trying to open the phone up, still cannot.

Taz -

The easiest way to open the back cover, is by starting from the bottom right corner, try find a plastic tool that is slim enough to go through the display and back cover.

Taz -

I too had troubles with this step. I recommend having a look at the guide for opening up the back cover of the Oneplus 5 before proceeding. It has a lot of helpful images and the instructions go into far more detail than this one does.

OnePlus 5 Rückabdeckung austauschen

Iceblade02 -

This step was the hardest step for me. I could only succeed with suction cup pliers and a metal pry tool, which unfortunately scratched the device’s edges a little.

Haggai Eran -

I found this hard. Look carefully and use a bright light. There are two small ridges. I worked ages on the top one which isn't actually a gap. You need to work on the bottom one of the two. I used a very small metal screw driver with a thin flat blade. I pushed this in to open the gap a fraction then put a plastic tool in the now slightly opened gap and worked it round.

Duncan Putman -

For opening up the device, OnePlus 5 Rückabdeckung austauschen that Iceblade02 mentions is excellent. The tools in the kit also correspond to it since the new kit that I received last week had no guitar picks and instead had the suction cup.

Anirudh Ramanathan -

Be sure you are getting below the screen's LOWER lip, as in the photo, as HaydenRooney mentions.

Try to minimize flexing of the screen when you are wedging, the clamps (like snaps or tabs) will demand force and you want to avoid turning that into screen flex. There are several forum posts here about device working-but-dark after a repair. Too bad user input is rather folded away on ifixit, and few will see these.

Professor Z -

Schritt 4

Schiebe das Plektrum zur rechten, unteren Ecke deines OnePlus.
Setze ein zweites ¨Plektrum ein und schiebe es zur linken, unteren Ecke deines OnePlus.

Schritt 5

Schiebe das Plektrum um die untere linke Ecke herum und entlang der linken Kante des OnePlus nach oben und trenne so die Plastik-Klammern auf, mit denen die Rückabdeckung befestigt ist.

Schritt 6

Schiebe das Plektrum um die untere rechte Ecke herum und entlang der rechten Kante des OnePlus nach oben und trenne so die Plastik-Klammern auf, mit denen die Rückabdeckung befestigt ist.

Schritt 7

Versuche noch nicht, die Rückabdeckung komplett abzulösen. Die Flachbandkabel zum Fingerabdrucksensor, zum Akku / USB-C Port und zur Kopfhörerbuchse sind noch immer noch mit dem Motherboard verbunden.

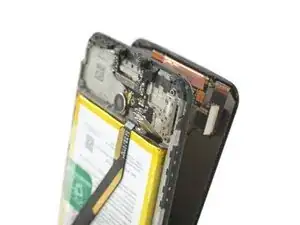

Drehe dein Gerät und hebe vorsichtig das untere Ende deiner Rückabdeckung an. Klappe sie vorsichtig nach links und halte sie so in einem 80°-Winkel.

Schritt 8

Heble den Fingerabdruck-Kabel mit einem Spudger aus seinem Anschluss auf dem Motherboard.

Schritt 9

Drehe die Rückabdeckung um 180° und lege es so hin, dass ihre untere Kante auf der oberen Kante des Akkus aufliegt.

Schritt 10

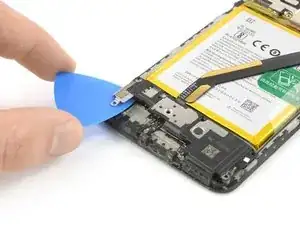

Verwende eine Pinzette, um die kleine metallene Abdeckung, die die Stecker für den Akku / USB-C Port und die Kopfhörerbuchse schützt, zu entfernen.

Schritt 11

Löse mit einem Spudger den Stecker am Kabel für den Akku / USB-C Port und die Kopfhörerbuchse.

Schritt 12

Entferne die Rückabdeckung.

Schritt 13

Heble mit Hilfe eines Spudgers den Stecker des Akku-Flachbandkabels hoch und löse ihn ab.

Schritt 14

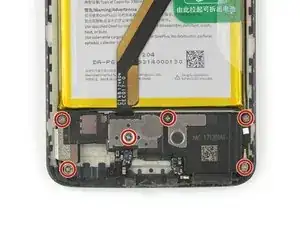

Entferne die sechs Kreuzschlitzschrauben #00 (Länge 2,9 mm).

Schritt 15

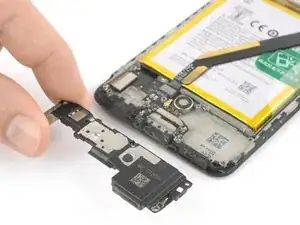

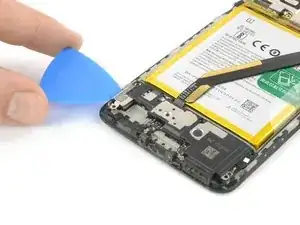

Schiebe ein Plektrum unter die linke Seite des Lautsprechers.
Heble den Lautsprecher mit dem Plektrum aus seiner Vertiefung hoch.

Schritt 16

Entferne den Lautsprecher.

Schritt 17

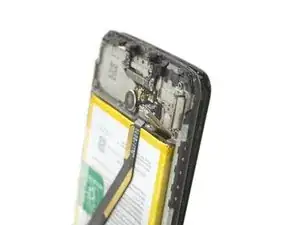

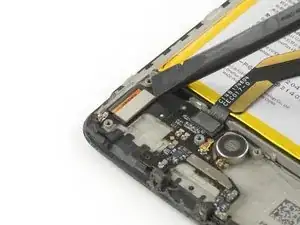

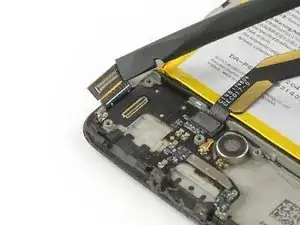

Heble das Flachbandkabel zum Display mit einem Spudger hoch und trenne es ab.

Schritt 18

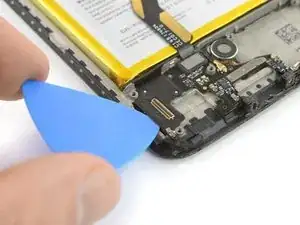

Schiebe ein Plektrum unter die linke Seite des Verbindungskabels und heble es hoch.
Das Verbindungskabel ist leicht festgeklebt. Wenn es sich nicht leicht lösen lässt, dann erwärme es mit einem iOpener, damit der Kleber weich wird.

Schritt 19

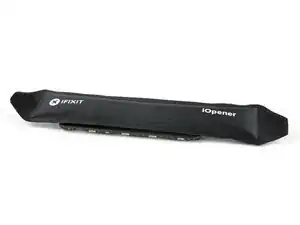

Lege mindestens zwei Minuten lang einen erwärmten iOpener auf das Display und alle Kanten des Smartphones, damit sich der Kleber leichter lösen lässt.

Schritt 20

Wenn das Display stark zerbrochen ist, haftet der Saugheber vielleicht nicht. Versuche das Display mit einem starken Klebeband anzuheben oder klebe den Saugheber mit Sekundenkleber fest. Warte bis der Kleber abgebunden hat und mache dann weiter.
Wenn sich das Display zu heiß anfühlt, dann befestige einen Saugheber am unteren Rand des Smartphones.

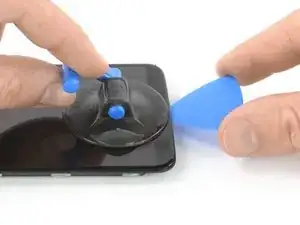

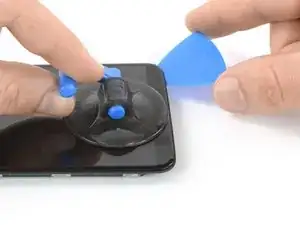

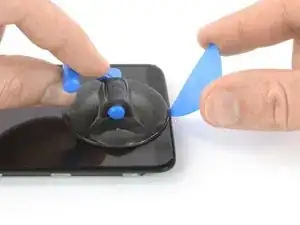

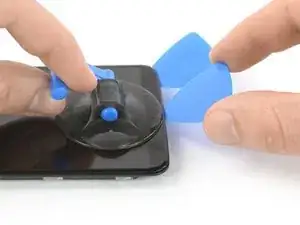

Ziehe den Saugheber nach oben und setze ein Plektrum in den Spalt zwischen Displayglas und dem Mittelrahmen ein. Beginne den Kleber aufzutrennen, indem du das Plektrum zur rechten unteren Ecke hin schiebst.

If your screen is cracked, the suction cup might not really adhere, and the screen might crack more.

James Burton - 04/09/20

Hi James,

thanks for mentioning. I added a note about what to do with cracked screens.

Dominik Schnabelrauch - 07/09/20

I had to resort to using a hair dryer to reach a higher temperature than the one I could reach with the iOpener …

Anthony R - 21/09/20

Schritt 21

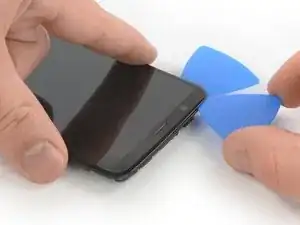

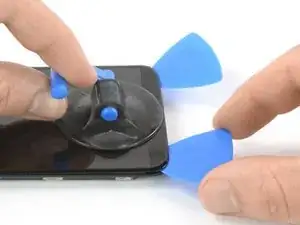

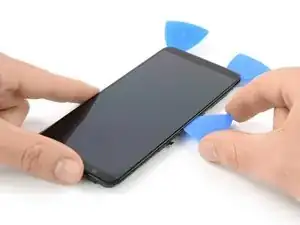

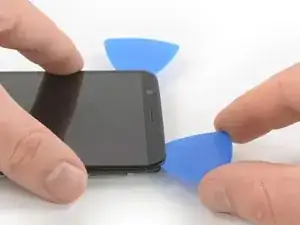

Setze ein zweites Plektrum ein und schiebe es zum Auftrennen des Klebers zur linken unteren Ecke hin.
Lasse die beiden Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 22

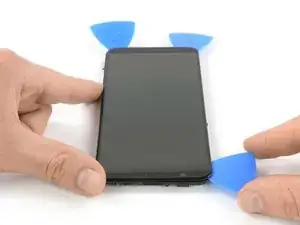

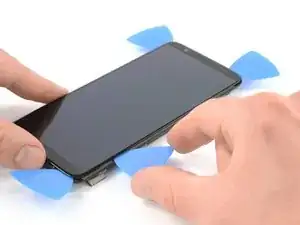

Setze ein drittes Plektrum in die linke untere Ecke des Smartphones ein.

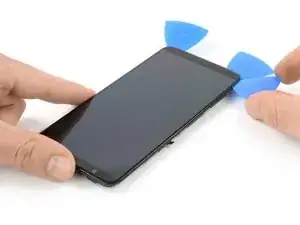

Schiebe das Plektrum an der linken Seite nach oben, wobei du den Kleber aufschneidest. Lasse es in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
Wenn das Auftrennen zu schwergängig wird, dann erwärme den iOpener nochmals und lege ihn auf.

Schritt 23

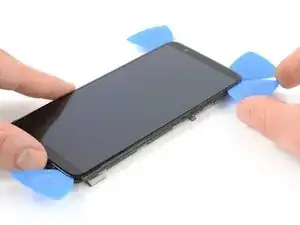

Setze ein viertes Plektrum in die obere linke Ecke des Smartphones ein.
Setze das Plektrum beim Arbeiten in der Nähe der Frontkamera nicht zu tief ein, um eine Beschädigung oder Verschmutzung der Kamera zu vermeiden.
Schiebe das Plektrum zum Aufschneiden des Klebers an der Oberkante entlang. Lasse es in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 24

Setze ein fünftes Plektrum ein und schiebe es an der rechten Seite nach unten, damit auch der restliche Kleber aufgetrennt wird.
Versuche noch nicht das Display ganz zu entfernen. Das Displaykabel verläuft durch eine Öffnung im Rahmen und kann auf der inneren Seite des Mittelrahmens befestigt sein.

Schritt 25

Führe das Display-Flachbandkabel durch die Lücke im Mittelrahmen und entferne das Display.
Bevor du das neue Display einbauen kannst, musst du erst alle Klebstoffreste vom Rahmen beseitigen. Reinige die Klebeflächen mit Isopropylalkohol (mindestens 90%ig) und einem fusselfreien Tuch.
Wenn dein Ersatzteil nicht mit Klebestreifen versehen ist, kannst du das neue Display am Besten mit vorgestanztem doppelseitigem Klebeband befestigen. Bringe den Klebestreifen auf der Rückseite des Displays an, führe dann das Displaykabel sorgfältig durch den Rahmen durch. Richte das Display aus und drücke es gut fest.

Abschluss

Folge den Anweisungen in der umgekehrten Reihenfolge, um das Gerät wieder zusammenzubauen.

Schalte dein Smartphone ein, wenn möglich, und teste alle Funktionen, bevor du es wieder zuklebst.

Entsorge deinen Elektromüll fachgerecht.

Verlief die Reparatur nicht nach Plan? In unserem Forum findest du Hilfe bei der Fehlersuche.
