OnePlus 6T Rückkamera tauschen

Geschrieben von: Rylee Cronin

Kommentare: 5

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

20 Minuten - 1 Stunde

Einleitung

Wenn die Kamera schlechte Bilder liefert, muss sie vielleicht ausgewechselt werden. Diese Anleitung zeigt, wie die Rückkamera ausgetauscht werden kann.

Werkzeuge

Ersatzteile

Schritt 1

Schalte dein OnePlus 6T aus und lege es mit der Rückseite nach oben auf eine stabile Arbeitsfläche.

Schritt 2

Setze ein Werkzeug zum Öffnen des SIM-Karteneinschubs in das kleine Loch in der oberen linken Seite des Smartphones ein. Lasse den Einschub herausspringen.
Entferne behutsam den SIM-Einschub.

Remove the SIM card tray from the phone. Don't need to remove the actual card from the tray, just be careful you don't lose it…

SayIDidIt™ -

Schritt 3

Weiche den Kleber am Smartphone mit Hilfe eines iOpeners oder eines Haartrockners auf.
Wenn du mit einem Haartrockner arbeitest, dann halte ihn mindestens 20 cm vom Smartphone entfernt. Bewege ihn in kreisender Form um die Kanten des Gerätes.

Schritt 4

Setze einen Jimmy in eine der erwärmten Ecken ein und hebe sie ein wenig hoch.
Setze eine Plastikkarte in den Spalt ein und lasse sie vorsichtig unter dem Gehäuse entlanggleiten.
Beim Ablösen wird sich die Karte etwas schwer bewegen lassen, aber das ist normal.
Entferne die Rückseite vom Smartphone.
Beseitige alle Kleberreste von der Rückseite und vom Rahmen. Benutze dazu hochkonzentrierten Isopropylalkohol (mindestens 90%ig) und ein fusselfreies Tuch.

Do you need to replace the glue when reassembling?

S Marlin - 04/05/21

It was sufficient for me to re-heat the adhesive from the phone.

Also, I used a pair of tweezers to lift the initial corner, which was a breeze compared to the Jimmy’s as suggested by the guide.

Michel Rummens -

The gaps were very tight. After warming the adhesive, it was helpful to have a helper use a suction cup to tug on the back to enlarge the gap for the jimmy.

tbrannam -

Schritt 5

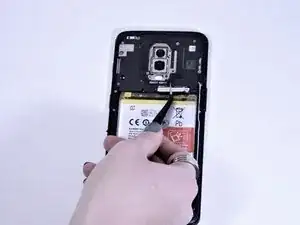

Entferne die einzelne 3 mm Kreuzschlitzschraube #00, mit der die Metallabdeckung des Akkus befestigt ist.
Entferne die Metallabdeckung mit einer Pinzette und lege sie zur Seite.

Schritt 6

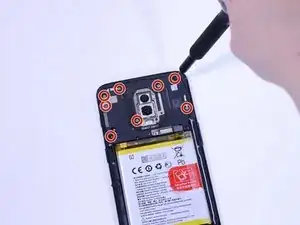

Entferne acht 3 mm Kreuzschlitzschrauben #00, mit denen der Mittelrahmen am Smartphone befestigt ist.

Schritt 7

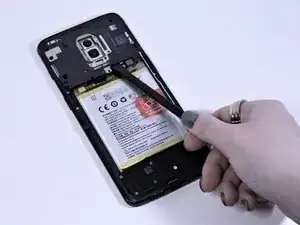

Entferne den Mittelrahmen vorsichtig mit einem Spudger und lege ihn zur Seite.

Schritt 8

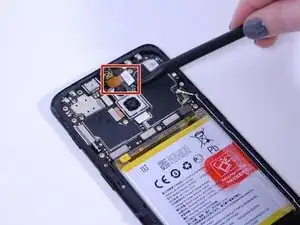

Hebe die hellbraune Lasche in der Mitte des Smartphones mit einem Spudger hoch und trenne die Frontkamera ab.
Entferne die Frontkamera.

Schritt 9

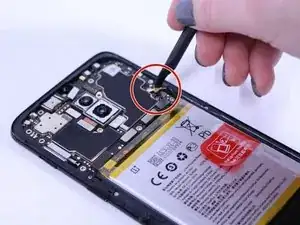

Entferne die einzelne 3 mm Kreuzschlitzschraube #00 oben rechts an der Rückkamera.

Schritt 10

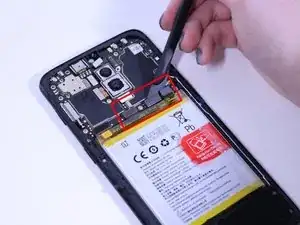

Trenne mit einem Spudger den Stecker der Ladebuchse, den Stecker am Haupt-Flachbandkabel und den Stecker des Displayhauptkabels unten an der Kamera ab.

Schritt 11

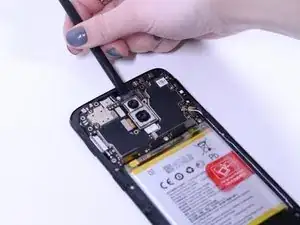

Trenne mit dem Spudger die Signalkabel rechts von der Hauptplatine ab.

Schritt 12

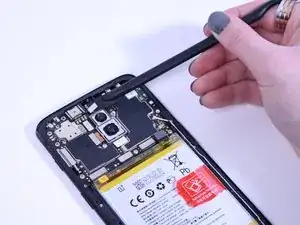

Löse mit einem Spudger den Schieber oben am Smartphone ab.
Dieser Schieber ist sehr empfindlich. Es ist wichtig, dass du nicht versuchst, ihn von den Seiten her zu entfernen.

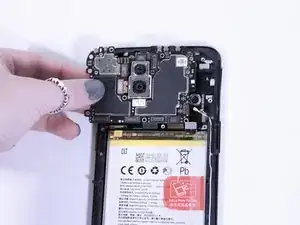

Ziehe behutsam an der linken Seite der Hauptplatine und entferne sie vom Smartphone.

Schritt 13

Löse mit einem Spudger die beiden Metalllaschen der Rückkamera an der linken Seite der Kamera.
Entferne die Kamera aus ihrem Einschnitt auf der Hauptplatine.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Rylee Cronin

Mitglied seit: 15/10/19

220 Reputation

Ein Kommentar

In step 6 the screw under the humidity sensor is not shown. this needs to be removed as well

W W - 28/07/20
