Einleitung

Diese Anleitung zeigt, wie der Akku im OnePlus Nord ausgetauscht werden kann.

Wenn der Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen. Bevor du das Gerät öffnest, solltest du den Akku auf unter 25% entladen. Du reduzierst so das Risiko eines Brandschadens, wenn er versehentlich angestochen wird.


Beim Zusammenbau benötigst du Ersatzklebestreifen, um verschiedene Bauteile wieder zu befestigen.

  1. VPMC6d6h6tIgBq2W
    • Schalte das Smartphone aus.

    • Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die Glasrückseite, um den Kleber darunter aufzuweichen. Möglicherweise musst du diesen Vorgang während der Arbeit mehrfach wiederholen.

    • Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen. Sei aber sehr vorsichtig, das AMOLED-Display und der eingebaute Akku sind beide sehr hitzeempfindlich.

  2. BjIAsInXZlBu4wQT
    BjIAsInXZlBu4wQT
    WvpF3OITq1KbInpc
    • Bringe einen Saugheber auf der Rückseite des Smartphones an. Platziere ihn so nah wie möglich an der rechten Kante in der Mitte.

    • Ziehe am Saugheber, bis ein Spalt zwischen der Glasrückseite und dem Rahmen entstandenen ist.

    • Setze ein Plektrum in den Spalt ein.

  3. sqxcIIMMturPpuFi
    sqxcIIMMturPpuFi
    A2ZIhLWBbQi2feQp
    • Schiebe das Plektrum an der Kante nach unten zur rechten unteren Ecke hin.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

    • Wenn ein Plektrum eingesetzt ist, kannst du den Saugheber entfernen. Du kannst ihn aber auch dranlassen, um das Smartphone im weiteren Verlauf besser festhalten zu können.

  4. EVfiYLYdShfdLlQT
    EVfiYLYdShfdLlQT
    JOyAAfmphMkuWH22
    gyZLVO6ZvKPSGbNc
    • Setze ein zweites Plektrum in die untere rechte Ecke ein.

    • Schiebe das Plektrum nach oben zur rechten oberen Ecke hin.

    • Wenn es schwer geht, dann weiche den Kleber erneut mit dem iOpener auf.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  5. XqNRyFkmSpAB4GoH
    XqNRyFkmSpAB4GoH
    KZUqFTWuwMLhbBTA
    RWZolmuPQS1xCely
    • Setze ein drittes Plektrum in die obere rechte Ecke der Rückseite ein.

    • Schiebe das Plektrum an der Oberkante des Smartphones zur oberen linken Ecke hin und trenne den Kleber auf.

    • Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  6. GWYCEuTPCPbbQjg1
    GWYCEuTPCPbbQjg1
    UNv1YPcpWoKJLOt3
    EGayT3b5JEHLFoo5
    • Setze ein viertes Plektrum in die obere linke Ecke der Rückseite ein.

    • Schiebe das Plektrum an der Kante des Smartphones zur unteren linken Ecke hin und trenne den Kleber auf.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  7. B5ZapuCojaCMQqcl
    B5ZapuCojaCMQqcl
    Yim4OABUEtYUuPrM
    • Setze ein fünftes Plektrum in die untere linke Ecke der Rückseite ein.

    • Schiebe das Plektrum an der Unterkante des Smartphones zur unteren rechten Ecke hin und trenne den restlichen Kleber auf.

  8. JnEAYDFwQx1AQQR1
    • Entferne die Rückabdeckung.

    • Nach dem Einbau der neuen Rückabdeckung musst du sie einige Minuten lang fest und gleichmäßig andrücken, damit der Kleber gut haftet. Ein Stapel von Büchern eignet sich gut dafür.

  9. vkQUDTXSlGMBvdxl
    • Entferne die zehn 3,6 mm langen Kreuzschlitzschrauben #00 von der Abdeckung der Hauptplatine.

  10. EapZyVeCsIVq2yZR
    EapZyVeCsIVq2yZR
    BitGuB1XEPANgWNu
    ZdVJXPxo115qeiCC
    • Setze die Spitze eines Plektrums unter die Abdeckung der Hauptplatine.

    • Hebe die Motherboard- Abdeckung mit dem Plektrum hoch und löse die Kunststoffklammern ab, mit denen die Abdeckung befestigt ist.

    • Entferne die Abdeckung der Hauptplatine.

  11. u5sFNOewMRiMQXio
    u5sFNOewMRiMQXio
    EW4XeHcUDTSPc6Bt
    • Heble den Akkustecker mit einem Spudger gerade aus seinem Anschluss nach oben und trenne ihn ab.

  12. OuoAnWnxGKfMgEA5
    OuoAnWnxGKfMgEA5
    tLMmcN3TO5eOGcGM
    sAsLMoilQZ4yhEdN

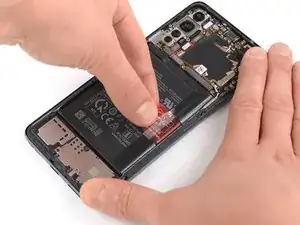

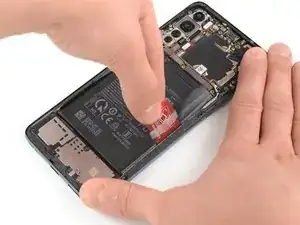

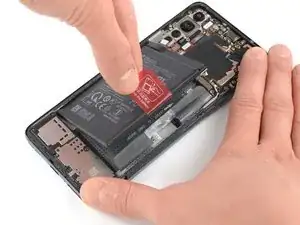

    • Ziehe die rote Klebelasche und den schwarzen Aufkleber von der Kante des Akkus zurück.

    • Ziehe gleichmäßig an der Lasche, bis sich der Kleber löst, mit dem der Akku befestigt ist.

    • Wenn der Kleber zu stark ist, dann lege einen erwärmten iOpener zwei Minuten lang auf das Display, um den Kleber unter dem Akku aufzuweichen.

  13. hy6GUj1LPD4Rpmdy

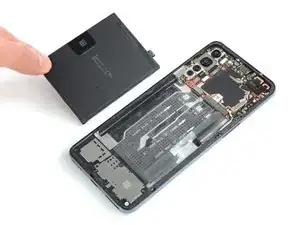

    • Entferne den Akku.

    • Baue keinen beschädigten oder verformten Akku ein, das ist ein Sicherheitsrisiko. Verwende einen neuen Akku.

    • Wenn das alte Klebeband noch haftet, kannst du es wiederverwenden. Wenn du es entfernen musst, dann klebe fertig zugeschnittene Klebestreifen ein.

Abschluss

Teste, wenn möglich, das Gerät, bevor du es wieder zuklebst.

Befestige den neuen Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit er genau richtig sitzt, musst du das neue Klebeband an die gleichen Stellen, wie das alte kleben, nicht direkt auf den Akku. Drücke den neuen Akku gut fest.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Bringe den Kleber an den notwendigen Stellen an, nachdem du die entsprechenden Bereiche mit Isopropylalkohol (>90%) gereinigt hast.

Für ein optimale Leistung, solltest du deinen neu eingebauten Akku

kalibrieren***: Lade ihn erst auf 100% auf und lasse ihn mindestens zwei weitere Stunden am Ladegerät angeschlossen. Benutze dann das Smartphone so lange, bis es wegen eines leeren Akkus von selbst ausgeht. Lade es dann ohne Unterbrechung auf 100% auf.

Bitte entsorge deinen Elektroschrott fachgerecht.
