P775DM3 Ventilator

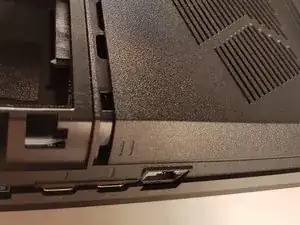

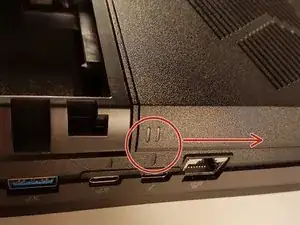

Öffne den Riegel, der rot umgeben ist.

Entferne den Akkumulator mit simultan geöffnetem Riegel, der rot umgeben ist.

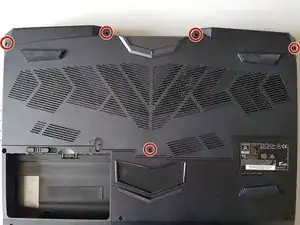

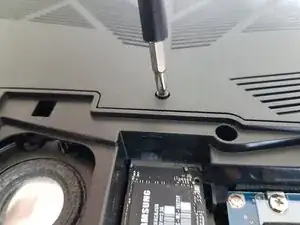

Löse die fünf Schraube, die rot umgeben sind.

Entferne die Abdeckung in Richtung des rotes Pfeil.

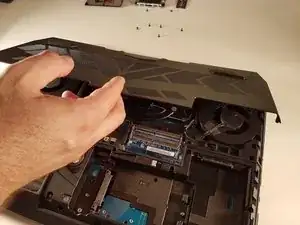

Hebe die Abdeckung an.

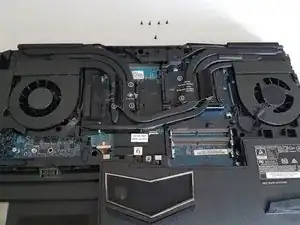

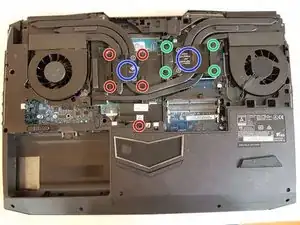

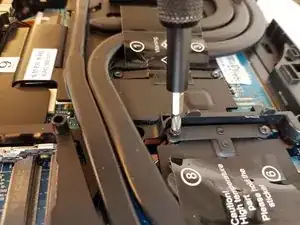

Löse die vier große Schraube, die grün umgeben sind.

Löse die fünf kleine Schraube, die rot umgeben sind.

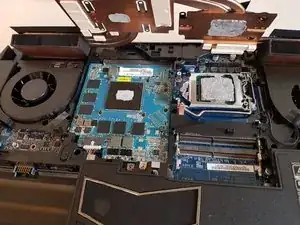

Hebe den Kühlkörper mit den schwarzen Etiketten an.

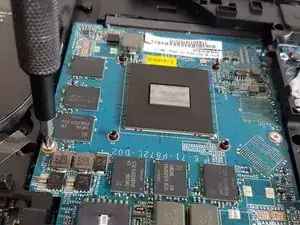

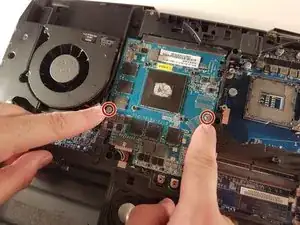

Löse die beiden Schraube, die rot umgeben sind.

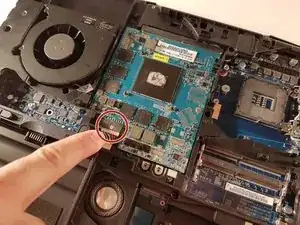

Hebe die Grafikkarte um zugang zu dem Kabel an, das rot umgeben ist.

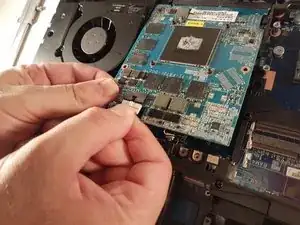

Entferne das Kabel, das rot umgeben ist.

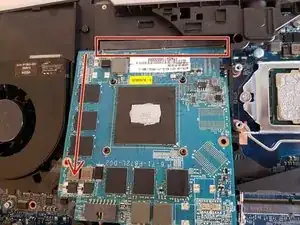

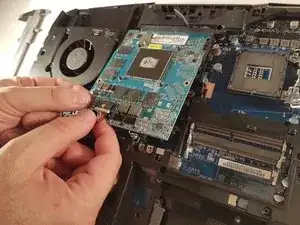

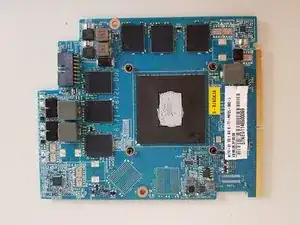

Ziehe die Grafikkarte in Richtung des rotes Pfeil.

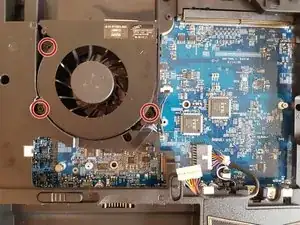

Löse die drei Schraube, die rot umgeben sind.

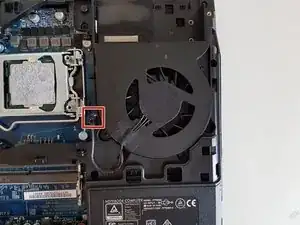

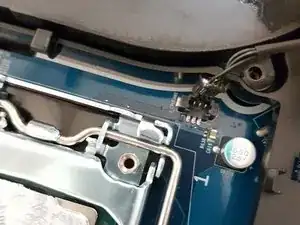

Entferne das Kabel, das rot eingerahmt ist.

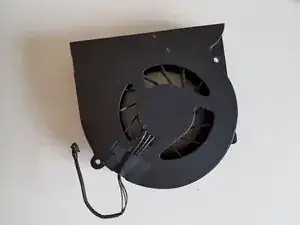

Ziehe den Ventilator.

Löse die drei Schraube, die rot umgeben sind.

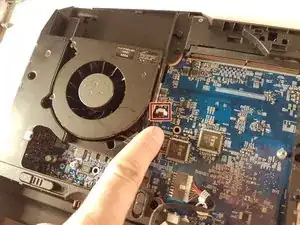

Entferne das Kabel, das rot eingerahmt ist.

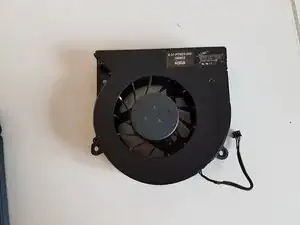

Ziehe den Ventilator.
