Panasonic Lumix DMC-FH25 Objektiveinheit austauschen

Entferne fünf Kreuzschlitzschrauben #00 vom Rückdeckel.

Heble den Rückdeckel mit den Händen und einem Plastiköffnungswerkzeug ab.

Entferne den Rückdeckel.

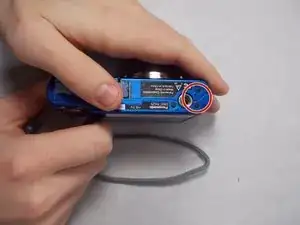

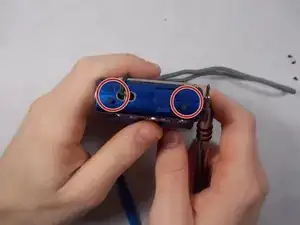

Entferne vier Kreuzschlitzschrauben #00 am vorderen Gehäuseteil. Zwei befinden sich an der Seite mit der Trageschlaufe, eine unten am Boden und eine an der Seite gegenüber der Trageschlaufe. Die Schrauben sind jeweils paarweise, eine davon hält das vordere Gehäuseteil, die andere das hintere Gehäuseteil.

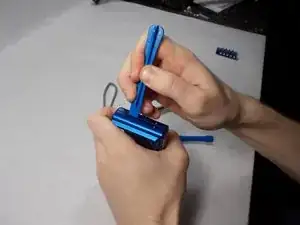

Löse das vordere Gehäuseteil mit den Händen und einem Plastiköffnungswerkzeug ab.

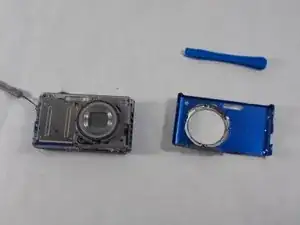

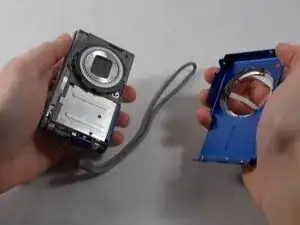

Entferne das vordere Gehäuseteil von der Kamera.

Entferne eine Kreuzschlitzschraube #00 aus der rechten oberen Ecke des Bildschirms.

Hebe den Bildschirm hoch, achte dabei darauf, dass das Flachbandkabel rechts nicht zerreißt.

Um Zugang zu den Flachbandkabel zu erlangen, musst du erst das grüne Tastenfeld mit einem Plastiköffnungswerkzeug entfernen. Darunter befindet sich eine weiße Platte. Entferne auch diese vorsichtig mit dem Plastiköffnungswerkzeug. Diese weiße Platte macht vielleicht Schwierigkeiten, du kannst ein schnappendes Geräusch hören, wenn sie herauskommt.

Eines der Flachbandkabel befindet sich hinter dem Bildschirm und das andere unteren Paneelen. Hole beide vorsichtig aus dem Gehäuse und entferne den Bildschirm.

Unter dem Bildschirm befindet sich eine silberfarbene Platte. Entferne drei Kreuzschlitzschrauben #00 und nimm die Platte ab.

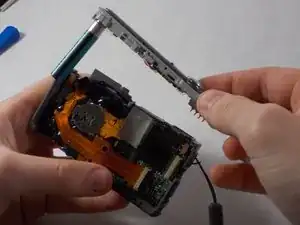

Entferne die silberfarbene Leiste mit den Tasten und der Blitzbatterie oben auf der Kamera. Möglicherweise fällt das silberfarbene Stativgewinde heraus. Das macht nichts, setze es einfach wieder ein.

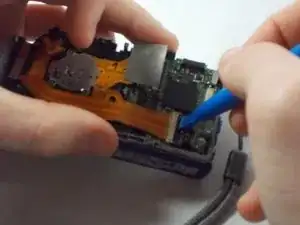

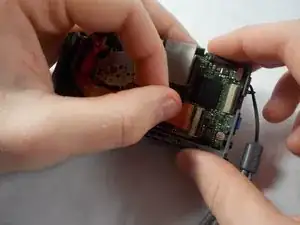

Hebe die Sicherungsklappen an den Anschlüssen der Flachbandkabel mit dem Plastiköffnungswerkzeug hoch. Hebe sie sehr vorsichtig an und passe auf, dass sie nicht brechen. Das oberste Flachbandkabel benötigt mehr Kraft.

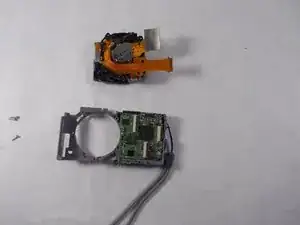

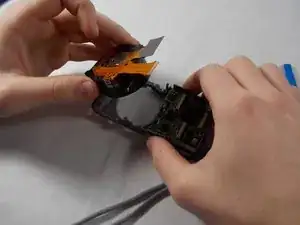

Entferne vorsichtig die Objektiveinheit. Sie sollte leicht herausgleiten.
