Einleitung
Geschichte/Hintergrund
Mit einem Dampfbügeleisen kannst leicht Falten in deiner Kleidung wegbügeln. Die ersten Bügeleisen gab es wohl in China. Das erste elektrische Bügeleisen wurde 1882 von Henry W. Seeley erfunden, die Entwicklung führte bis zu den heutigen Dampfbügeleisen, ein weit verbreitetetes Gerät, um Kleidung glatt und faltenfrei zu erhalten.
Danke an die Beteiligten
- Rick Kamikura
- Han Sang Ryu
- Tevin Rillera
- Kalwin Cheung
Ersatzteile
-
-
Heble den temperatureinsteller mit einem geeigneten Werkzeug ab.
-
Arbeite behutsam, damit der Drehknopf nicht zerbricht.
-
-
-

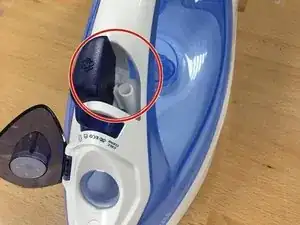

Ziehe die Spray- und Dampftaste vom Gerät ab. Du musst wahrscheinlich recht kräftig daran ziehen.
-
Tipp: wenn sich die Tasten nicht leicht lösen, hilft es wahrscheinlich ein bisschen daran zu wackeln.
-
Arbeite behutsam, damit die Tasten nicht kaputt gehen.
-
-
-

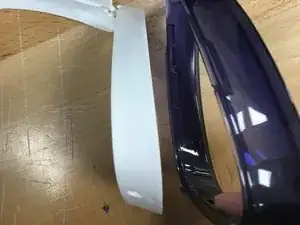

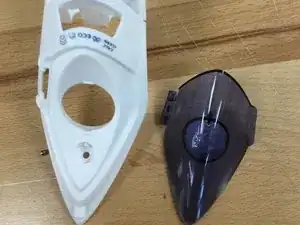

Heble die Rückseite behutsam mit einem geeigneten Werkzeug ab.
-
Warnung: auch dieses Teil ist empfindlich und kann leicht brechen.
-
Im zweiten Bild siehst du, wie es darunter aussieht
-
-
-

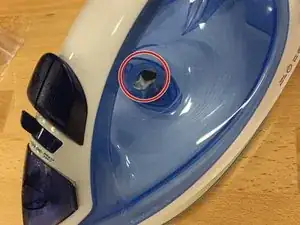

Hole den kleinen Gummischutzdeckel über der Schraube mit einer Nadel heraus.
-
Drehe dann die Schraube heraus. Danach sollte sich das Oberteil des Bügeleisens abheben lassen.
-
-
-

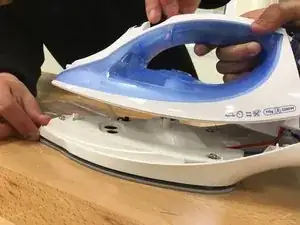

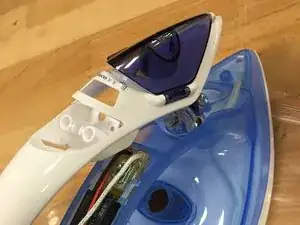

Hier ist zu sehen, wie das Oberteil abgehoben ist.
-

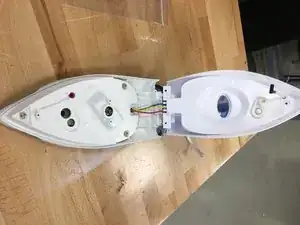

Oberteil und Sohle können getrennt werden.
-
Im zweiten Bild ist der aktuelle Zustand gezeigt.
-
-
-
Drehe die Schrauben heraus, mit der die Sohlenabdeckung an der metallenen Bügelfläche befestigt ist.
-
Es gibt zwei solcher Schrauben an jedem Ende der Sohle.
-
Im zweiten Bild ist der aktuelle Zustand gezeigt.
-
-
-

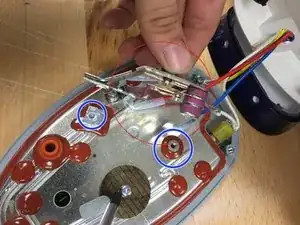

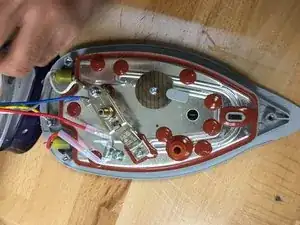

Drehe die beiden Schrauben heraus, mit denen die Kontakte an der Sohle befestigt sind.
-
Im zweiten Bild sind die Schrauben markiert.
-
-
-

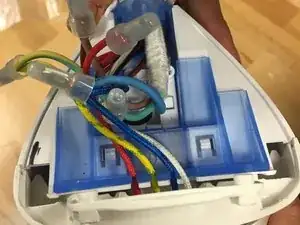

Heble die obere Abdeckung vorsichtig ab. Die Leiterplatte wird sichtbar.
-
Das kann etwas schwer gehen. Benutze ein geeignetes flaches Werkzeug.
-
-
-

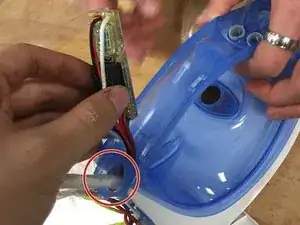

Entferne die Leiterplatte vom Gehäuse.
-
Hinweis: die Leiterplatte sollte nicht von der Verdrahtung abgelöst werden, das ist ein Sicherheitsrisiko.
-
Hinweis: die Leiterplatte sitzt in einem durchsichtigem Kunstoffgehäuse, dieses kann leicht abgelöst werden.
-
-
-

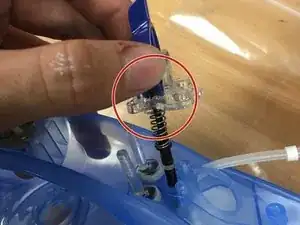

Löse behutsam die blaue Abdeckung über der Sprühdüse ab.
-
Das kann wegen der Rasten schwer gehen. Benutze ein geeignetes flaches Werkzeug.
-

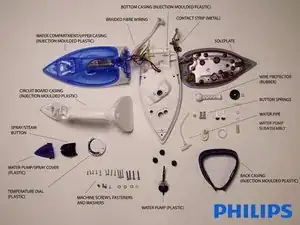

Das Zerlegen des Philips EasySpeed 2100 W war nicht allzu schwer. Bewahre die Kleinteile gut auf, es darf keines verloren gehen. Die elektrische Verdrahtung solltest du nicht abändern, das ist ein Sicherheitsrisiko.
