Philips Sonicare DiamondClean Akku austauschen

Geschrieben von: Zachary Bertrand
  • Kommentare: 5
Philips Sonicare DiamondClean Akku austauschen

Schwierigkeitsgrad

Sehr schwierig

Schritte

10

Zeitaufwand

1 Stunde

Einleitung

Hier wird der Austausch des Akkus gezeigt.

  1. hSBPtw2P3aHxQayB
    hSBPtw2P3aHxQayB
    SpqOqJrXJkZ2TQVq

    • Ziehe die Bürste vom Handstück ab.

  2. GJTDIFxNiXi6hJ4w
    GJTDIFxNiXi6hJ4w
    ccOgVvsUKikQLmWD

    • Heble die Chromabdeckung am Boden mit einem Spudger ab.

    Cover the toothbrush with a thin towel or some cardboard, then take a pair of pliers or channel locks and squeeze the corners to slightly deform the case. That will give you some room to get under the cap.

    Maybe Dave -

  3. cCIXojvXuUG5oMYW

    • Löse mit dem Spudger die schwarzen Rasten an jeder Seite der jetzt sichtbaren Innenteile.

  4. unIaqLkqKHkYYuNK
    unIaqLkqKHkYYuNK
    6scg6VwPWZayljSP

    • Stelle das Handstück mit der Metallachse senkrecht zu einer harten Oberfläche. Drücke vorsichtig, aber fest nach unten, bis das Innere nach außen rutscht.

  5. fCRUAO3xKcERu42Q

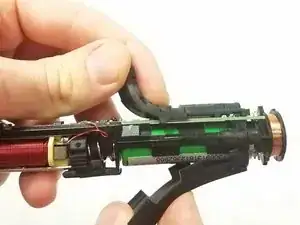

    • Löse die Gummiabdeckungen von der Oberseite der Platine und der Rückseite des Akkus ab.

  6. PtiAVtIpbcGtI5PU

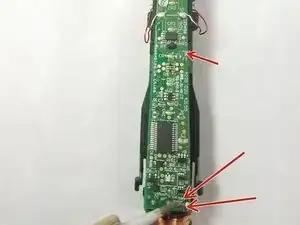

    • Entlöte die drei markierten Lötstellen.

    • Die Lötpunkte sind mit "F1", "R6" und "JP1" bezeichnet.

    Lötsin nicht entfernen !

    Nur erwärhmen und dabei druck auf die Batterie geben.

    Lötstelle JP1 nicht nötig. Nur R6 bzw Minuspol

    Felix -

  7. hWQ5ytdjGyMXMHIo

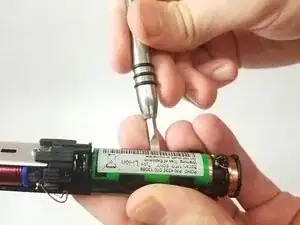

    • Danach sollte der Akku frei sein. Wenn das nicht sein sollte musst du nochmal den Lötkolben in die Hand nehmen.

    • Wenn er also frei ist kannst du den Akku durch Wackeln herauslösen.

  8. Omi4f4x1WmvSV6V2

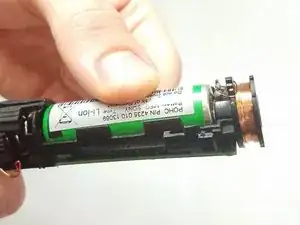

    • Setze sorgsam den neuen Akku an die Stelle des Alten. Drücke ihn fest ein, bis er gut sitzt.

  9. jXdsRPHsFHr3FRId

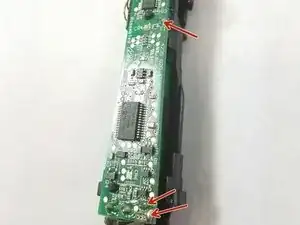

    • Löte die Lötstellen wieder fest.

    • Die Lötpunkte sind mit "F1", "R6" und "JP1" markiert.

  10. BOoeRE2rxORwpLZx

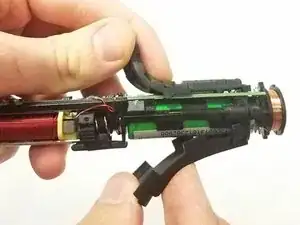

    • Setze die Gummiauflagen wieder richtig ein.

    • Wiederhole die Schritte zum Entfernen des Gehäuses in umgekehrter Reihenfolge.

    Photo here is unclear, but there are two small black posts on the circuit board that the rubber cover needs to line up with. Gently press down on the cover, and be sure that the side clips (of the rubber cover) and engaging the sides of the circuit board.

    Maybe Dave -

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Zachary Bertrand

Mitglied seit: 20/11/17

634 Reputation

2 Kommentare

I recommend to soak the bottom of the brush in a cup of warm water to make it easier to remove the bottom cap. The plastic is very easy to crack when cold.

Janson McCreery -

This is a decent guide. Thank you to the author! Problem is that they don't make these devices user serviceable, so we basically have to pry and force the cap off. ARGH! RIGHT TO REPAIR NOW!!

Maybe Dave -
