Philips Sonicare DiamondClean Antriebsachse austauschen

Geschrieben von: Zachary Bertrand
  • Kommentare: 9
Philips Sonicare DiamondClean Antriebsachse austauschen

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

1 Stunde

Einleitung

Hier wird gezeigt, wie du die metallene Antriebsachse austauschen kannst.

  1. hSBPtw2P3aHxQayB
    hSBPtw2P3aHxQayB
    SpqOqJrXJkZ2TQVq

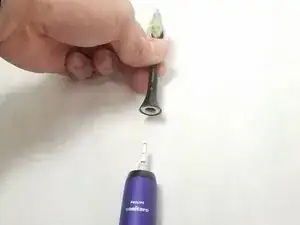

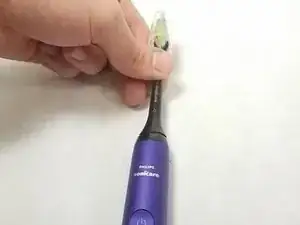

    • Ziehe die Bürste vom Handstück ab.

  2. GJTDIFxNiXi6hJ4w
    GJTDIFxNiXi6hJ4w
    ccOgVvsUKikQLmWD

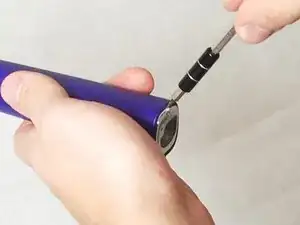

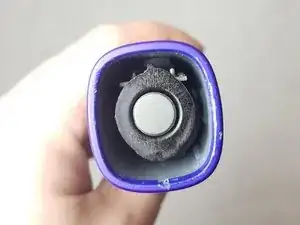

    • Heble die Chromabdeckung am Boden mit einem Spudger ab.

    Cover the toothbrush with a thin towel or some cardboard, then take a pair of pliers or channel locks and squeeze the corners to slightly deform the case. That will give you some room to get under the cap.

    Maybe Dave -

  3. cCIXojvXuUG5oMYW

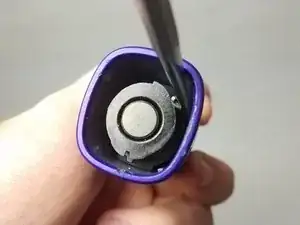

    • Löse mit dem Spudger die schwarzen Rasten an jeder Seite der jetzt sichtbaren Innenteile.

  4. unIaqLkqKHkYYuNK
    unIaqLkqKHkYYuNK
    6scg6VwPWZayljSP

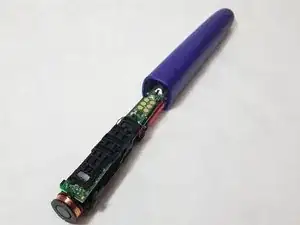

    • Stelle das Handstück mit der Metallachse senkrecht zu einer harten Oberfläche. Drücke vorsichtig, aber fest nach unten, bis das Innere nach außen rutscht.

  5. AESHw53TPQVcGSDm

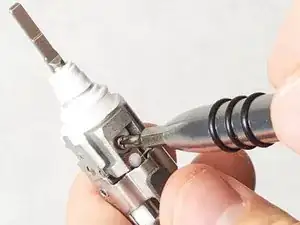

    • Drehe die Kreuzschlitzschraube unten am metallenen Antrieb heraus.

  6. Nq3aNodlGGpQVOSX

    • Drücke die weißen Plastikrasten mit einer spitzen Pinzette hinein und löse so den Antrieb.

  7. nXYvHistBNgWq1km

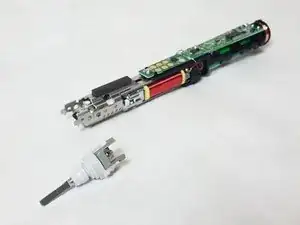

    • Ziehe vorsichtig den Antrieb vom Rest des Gerätes ab.

    Wie benennt man " den Rest des Gerätes" gemäß obiger Beschreibung? Das Gussteil ist bei mir gebrochen. Ich würde dieses gern nachbestellen. FG Reinhold

    Reinhold -

    Google liefert für "hx93 Antrieb" Einiges, kommt oft aus China. Bei eBay heißt es "Vibrationsteil":

    https://www.ebay.de/itm/174961352222

    VauWeh -

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Zachary Bertrand

Mitglied seit: 20/11/17

634 Reputation

6 Kommentare

Great guide - but where is a good source for replacement parts?

Christian Zischek -

Ordered replacement part, came within 3 days at ebay. Didn’t have to replace the soft rubber inlet parts, only the connector.

Piece of cake, exchange of battery seems more labourous, but the brush still works for two weeks, so we postpone this job.

Emilio -

Gut beschrieben, aber wo bekomme ich eine neue Antriebsachse?

Beste Grüße - pechi606

Walter P -

Z.B. direkt aus China : ebay

VauWeh -

Great post, thank-you. One question: My toothbrush has a wire loop around the head. The loop is soldered to the circuit board. Do you know what that wire is for? Cheers!

tim belina -

vielfach ist nur die Schraube locker - mit Loktite sichern und es hält (zumindest wieder für eine Weile)

Roger -
