Philips Wake-Up HF3520 Netzteil reparieren

Geschrieben von: Thomas Widmaier
  • Kommentare: 38
Philips Wake-Up HF3520 Netzteil reparieren

Schwierigkeitsgrad

Schwierig

Schritte

7

Zeitaufwand

1 Woche

Einleitung

Der Schaltkreis im Innern der Lampe scheint einen langsamen Tod zu sterben, der zu flackerndem oder blinkendem Licht führen kann, wenn das Radio verwendet wird. Ebenfalls kann es sein, dass die Tasten nicht mehr korrekt funktionieren.

Das Problem tritt ausschliesslich auf, wenn das Gerät kalt und/oder feucht ist. Bei Erwärmung des ICs ist die korrekte Funktion wieder hergestellt.

  1. sF4odaH5dayjyudZ
    sF4odaH5dayjyudZ
    caiblEERKjVOpD1o

    • Unter dem glänzenden UL-Aufkleber befindet sich eine Schraube. Entferne den Aufkleber und die Schraube, um diese Bodenplatte zu entfernen.

    • Es gibt zwei Laschen, die das Panel in Uhr/Licht halten, möglicherweise musst du das Panel nach vorne und außen wackeln, um es zu entfernen.

    There is one screw under this tab that's hold the front ring attached in fact. I guess you should have removed it too before prying this ring open

    Luuk Akkerman -

    That one does not hold the ring but the cover (step 4).

    Wozu das denn -

  2. ZunjRo2bUWCDVtjY
    ZunjRo2bUWCDVtjY
    YIt1pLjKVIycTx3F

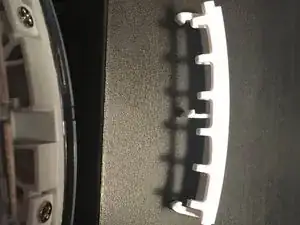

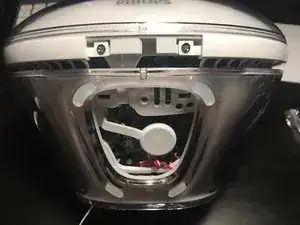

    • Wenn du das Licht auf den Kopf stellst, wird ein kleiner Abschnitt der Blende sichtbar, der nach oben gehebelt werden kann. Es ist ein kleiner Plastikstreifen mit Haken, die gelöst werden müssen, um entfernt zu werden.

    Getting this section off/out without damaging it is nearly impossible. It’s hooked under the rear rim and it is held down by three clips. I ended up cutting the little bows that connect it to the back and then used pliers on one side to, well, basically break it out…

    Adjel van der Meer -

    This stage was tricky but by poking a small flat-head screwdriver in alongside the tabs shown in the photo and twisting, I was able to remove it in one piece. Careful studying of of the image above shows where you need to go. Thanks for this excellent guide, I would never have figured this out without it.

    Nick Page -

    Use a plastic tool or a something like a credit card to get that part out: it won’t break it and it is actually quite easy to remove (same tool used for smartphone)

    laurent reichsrath -

    Wow, this would have been impossible to do without seeing the pic of the part! I managed to get it free using a tiny flat-head screwdriver to the clip (all three, one by one) and a larger one pushing up on the rim simultaneously.

    Tamar Opher -

    Thanks also from my side, it would have been an impossible mission without your guide and excellent illustrations. I also succeeded to remove the plastic strip lock with a tiny flat-head screwdriver and a pair of good steel pliers. No damage.

    Cesare Liguori -

  3. XaM1nQQPGKbySGOm
    XaM1nQQPGKbySGOm
    PTyGmD1HUVmGOYRb
    YnTmOye3gMlAwAfO

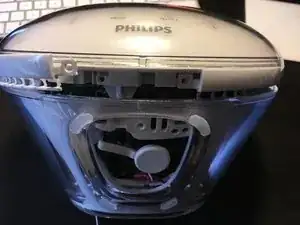

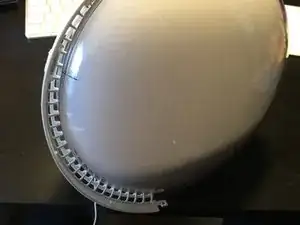

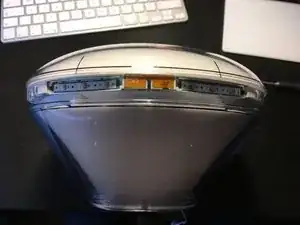

    • Wir können endlich zwei weitere Kreuzschlitzschrauben lösen, um den Knopfring zu entfernen.

    Lift one end of the ring, tilting it toward the back of the alarm clock. That will get the bows out from under the rear rim so you can start removing it..

    Adjel van der Meer -

  4. 6dqKBmToqCppHDoj

    • Nun müssen die Schrauben entfernt werden, die die vordere Abdeckung festhalten. Dann kann die vordere Abdeckung abgezogen werden.

    • Hinweis: diese Schrauben haben spitze Enden.

    • Achte darauf, dass die innere Streuscheibe nicht beschädigt wird.

    • Drehe die vier Schrauben heraus, mit denen die innere Scheibe befestigt ist.

  5. nnBuZn2K2oIuUQRJ
    nnBuZn2K2oIuUQRJ
    4vgLbBRRHSeM4AYa

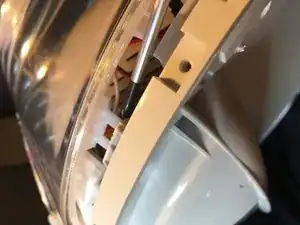

    • Die innere Displayeinheit kann leicht herausgezogen werden, um Laschen auf jeder Seite freizulegen, die die Baugruppe halten.

    • Drücke die hinteren Laschen nach innen, um sie zu lösen.

    Need to push quite hard on the tabs, don’t be surprised

    totosolat -

    Thank you for your comment. I was about to give up, then I read your comment and tried again pushing a little harder and it worked just fine!

    Ifelix -

    It almost seems like screws are holding it in - but man - the other commenters are right - you realllllly gotta push those tabs in to get it to release. At some point, I was like, "well, if I don't get it open, it's broken anyway, so push really really hard." Worked.

    cio -

  6. m1xTQAMOWKMXDJnZ
    m1xTQAMOWKMXDJnZ
    GOHdssZnNq42VYDy
    TUEIKjiPbyXAPlZZ

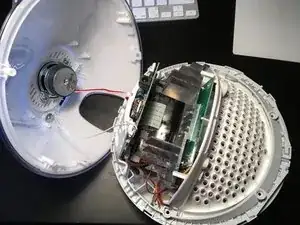

    • Die Scheibe ist mit der gewölbten und gelochten Rückseite aus Kunststoff verbunden. Auf der Rückseite der Basis dieser gewölbten Platte befinden sich zwei Schrauben. Entferne die Schrauben, um die Scheibe zu entfernen.

    • Lege die Scheibe zur sicheren Aufbewahrung beiseite.

    • Da wäre noch mehr zu sehen und zu ändern ...

    Here to note that you better remove the speaker connector and release the aerial wire removing the screw that fix it on the back. I had to replace the controller of the step-down 5 V supply, so i needed full access to the bottom board. Just to note that while reassembling I swapped by mistake the speaker and the buzzer connectors, they are the same... So be careful or you have to go through the tedious opening operation once again....

    Cesare Liguori -

  7. XcDOIWyOmmJinSrV

    • Ersetze auf der Hauptplatine mit der Strombuchse den MXT2410-Schaltregler-IC (SO-8-Gehäuse).

    • Suche z.B. bei eBay nach passenden Chips. Der pinkompatible Chip von Quorvo (ACT4060ASH-T) hat sich als keine gute Alternative herausgestellt.

    • Achtung: Ich bin gerade mit dem ACT4060 auf die Nase gefallen. Scheinbar funtioniert der Austausch nicht ganz so reibungslos. Bei einer aktuellen Lampe ist der ACT durchgebrannt und hat auch die LEDs zerstört. Also Vorsicht.

    Bonjour,

    Où trouver ce MXT2410 (CMS 8 pattes)?

    Thieb -

    I always bought from this seller:

    https://www.ebay.de/str/adeleparts2010
    Very good and fast.

    Thomas Widmaier -

Abschluss

Folge diesen Schritten in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzubauen.
