PlayStation 2 Lüfter tauschen

Heble mit dem flachen Ende eines Metallspatels die acht flachen Schraubenabdeckungen heraus.

Entferne die folgenden acht Schrauben, mit denen die obere Abdeckung am Geräteunterteil befestigt ist:

Vier 55,4 mm Kreuzschlitzschrauben

Vier 18 mm Kreuzschlitzschrauben

Die Anzahl der Füße und der Schrauben kann sich von Modell zu Modell unterscheiden. Entferne alle Füße und Schrauben im Geräteunterteil.

Beim Modell mit zehn Schrauben sind sechs im Teil nahe am Boden und vier im etwas erhöhten Bereich.

Ziehe den Garantieaufkleber (nahe am Netzschalter) gerade vom Gehäuse ab.

Hebe die obere Abdeckung vom Gehäuseunterteil ab.

Die Netzanschlussleitung ist an der oberen und unteren Gehäusehälfte angebracht. Entferne behutsam die komplette Netzanschlusseinheit vom Gehäuseunterteil.

Entferne die beiden schwarzen 6,4 mm Kreuzschlitzschrauben, mit denen das optische Laufwerke am Gehäuseunterteil befestigt ist.

Hebe das optische Laufwerke gerade aus dem Gehäuseunterteil heraus und entferne es.

Entferne die beiden goldfarbenen 14,6 mm Kreuzschlitzschrauben, mit denen die Controller-Anschlüsse am Gehäuseunterteil befestigt sind.

Hebe die Platine mit den Controller-Anschlüssen vorsichtig aus ihrer Vertiefung im Gehäuseunterteil heraus.

Ziehe das Flachbandkabel zu den Controller-Anschlüssen gerade aus seinem Sockel auf der Anschlussplatine heraus.

Entferne die Controller-Anschlussplatine aus dem Gehäuseunterteil.

Entferne die beiden goldfarbenen 14,6 mm Kreuzschlitzschrauben, mit denen der Lüfter am Gehäuseunterteil befestigt ist.

Heble den Deckel über dem Erweiterungsplatz aus seinen Pfosten im Gehäuseunterteil heraus

Hebe die Hauptplatinen-Einheit an der Vorderkante hoch und entferne sie vom Gehäuseunterteil.

Entferne die vier goldfarbenen 7,6 mm Kreuzschlitzschrauben, mit denen das Netzteil an der Hauptplatinen-Einheit befestigt ist.

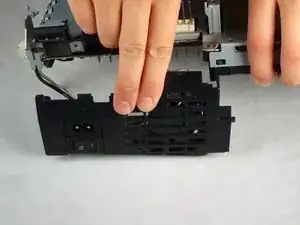

Hebe den Käfig des Erweiterungsplatzes von der Hauptplatinen-Einheit weg

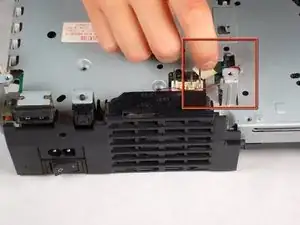

Ziehe den Netzplatinenstecker gerade aus seinem Anschluss auf der Netzplatine heraus.

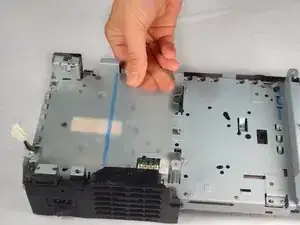

Entferne den Wärmeschutz von der Hauptplatinen-Einheit.

Entferne das kleine weiße Stückchen Klebeband (rot markiert), mit dem das Lüfterkabel am Lüfter befestigt ist.

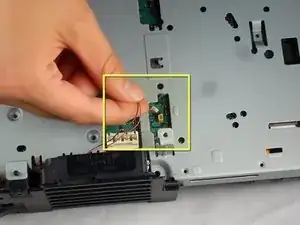

Ziehe das Lüfterkabel gerade aus seinem Anschluss auf der Hauptplatine heraus.

Ziehe die Baugruppe aus Lüfter und Netzschalter aus dem Gehäuseunterteil heraus und entferne sie.

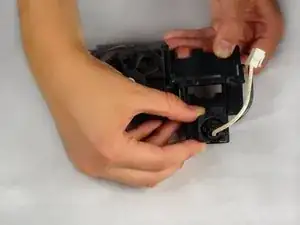

Entferne den Lüfter von der Netzschalter-Einheit.

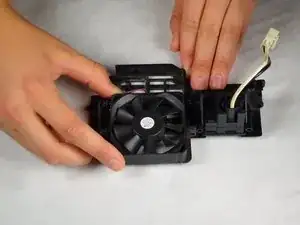

Entferne den Netzschalter aus seiner Vertiefung in der Halterung für den Lüfter/Netzschalter.
