Einleitung
Diese Anleitung zeigt, wie die Lasereinheit im optischen Laufwerk in der PlayStation 2 ausgetauscht werden kann.
-
-
Heble mit dem flachen Ende eines Metallspatels die acht flachen Schraubenabdeckungen heraus.
-
Entferne die folgenden acht Schrauben, mit denen die obere Abdeckung am Geräteunterteil befestigt ist:
-
Vier 55,4 mm Kreuzschlitzschrauben
-
Vier 18 mm Kreuzschlitzschrauben
-
-
-
Die Anzahl der Füße und der Schrauben kann sich von Modell zu Modell unterscheiden. Entferne alle Füße und Schrauben im Geräteunterteil.
-
Beim Modell mit zehn Schrauben sind sechs im Teil nahe am Boden und vier im etwas erhöhten Bereich.
-
-
-
Hebe die obere Abdeckung vom Gehäuseunterteil ab.
-
Die Netzanschlussleitung ist an der oberen und unteren Gehäusehälfte angebracht. Entferne behutsam die komplette Netzanschlusseinheit vom Gehäuseunterteil.
-
-
-

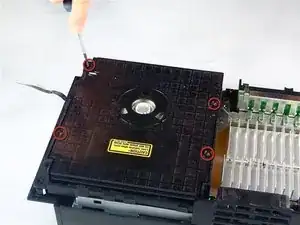

Entferne die vier 6,4 mm Kreuzschlitzschrauben, mit denen die obere Abdeckung des optischen Laufwerks befestigt ist.
-

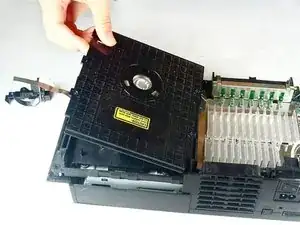

Hebe die obere Abdeckung des optischen Laufwerks hoch und entferne sie.
-
-
-

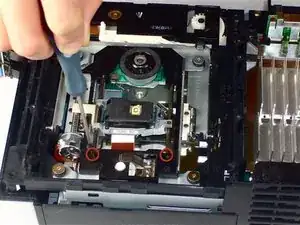

Entferne die beiden schwarzen 7,2 mm Kreuzschlitzschrauben, mit denen die beiden silberfarbenen Schienen für den Laser befestigt sind.
-
-
-

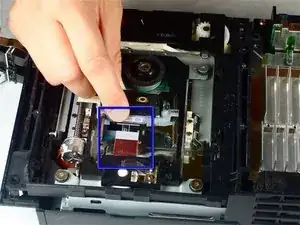

Klappe den Sicherungsbügel am Flachbandkabel des Lasers im optischen Laufwerk mit dem Fingernagel hoch.
-
Ziehe das Flachbandkabel des Lasers gerade aus seinem Anschluss heraus.
-
Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
8 Kommentare
just did the laser replacement, however the playstation still identifies "no data" when game is inserted. it says "reading disk" for a few seconds then nothing else happens. thought?
Have you removed the security solder blob? All new Lenses have this somewhere in the circuitry.
Number 1 Ifixit the class world,
Mohsen -
I noticed that many times when you replace a lens it throws of the rotary motor. Some ps2 consoles have only 1 hex adjustment yet others have 2. If you have the covers off and just replaced the lenses you should always plug it back in w/ the top off still and adjust it until you see the disc spinning rapidly and laser is moving back and forth. Another way for calibrating is to remove said disc and if lens and ribbon move all the way forward and all the way back 3 or more times then you are almost done. At that point plug in tv chord and place in a disc if the PlayStation 2 logo comes on and disappears in less than 3 seconds carefully replace all parts and your good to go.
Raymond -
Before proceeding to step 2, Take a look at your PS2, some PS2's have 10 screws (and screw covers) instead of 8 (i found them underneath the optical drive), these instructions have mislead me and i ended up breaking my top cover for my PS2.
Tristan -
