PlayStation 2 Laufwerk tauschen

Geschrieben von: jwyoung

Kommentare: 11

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 Stunde

Einleitung

Diese Anleitung zeigt, wie das Laufwerks in der PlayStation 2 getauscht werden kann. Du musst etwas suchen, z.B. bei eBay, beim Austausch hilft dir diese Anleitung.

Werkzeuge

Ersatzteile

PlayStation 2 Disc Drive

Schritt 1

Lege die PlayStation 2 mit dem Boden nach oben vor dich hin.
Heble mit dem flachen Ende eines Metallspatels die acht flachen Schraubenabdeckungen heraus.
Entferne die folgenden acht Schrauben, mit denen die obere Abdeckung am Geräteunterteil befestigt ist:
Vier 55,4 mm Kreuzschlitzschrauben
Vier 18 mm Kreuzschlitzschrauben

Before proceeding to step 2, Take a look at your PS2, some PS2's have 10 screws (and screw covers) instead of 8 (i found them underneath the optical drive), these instructions have mislead me and i ended up breaking my top cover for my PS2.

Tristan -

Schritt 2

Die Anzahl der Füße und der Schrauben kann sich von Modell zu Modell unterscheiden. Entferne alle Füße und Schrauben im Geräteunterteil.
Beim Modell mit zehn Schrauben sind sechs im Teil nahe am Boden und vier im etwas erhöhten Bereich.

Schritt 3

Ziehe den Garantieaufkleber (nahe am Netzschalter) gerade vom Gehäuse ab.
Um einen eventuellen Garantieverlust zu vermeiden, kannst du ihn erwärmen, sauber abziehen und später wieder ankleben.

Schritt 4

Lege die PlayStation 2 wieder aufrecht vor dich.
Hebe die obere Abdeckung vom Gehäuseunterteil ab.
Du kannst dir das Abnehmen erleichtern, wenn du zuerst die Hälfte in der Nähe des Netzschalters aufhebelst und gleichzeitig die obere Abdeckung in Richtung Vorderseite des Gehäuseunterteils ruckelst.
Die Netzanschlussleitung ist an der oberen und unteren Gehäusehälfte angebracht. Entferne behutsam die komplette Netzanschlusseinheit vom Gehäuseunterteil.

If you have a 5000x model, then the power and reset buttons are attached to the console, not the lid. Therefore there won’t be a cord

ARandomGuy231 - 07/11/21

Schritt 5

Entferne die beiden schwarzen 6,4 mm Kreuzschlitzschrauben, mit denen das optische Laufwerke am Gehäuseunterteil befestigt ist.
Hebe das optische Laufwerke gerade aus dem Gehäuseunterteil heraus und entferne es.

Schritt 6

Entferne die beiden goldfarbenen 14,6 mm Kreuzschlitzschrauben, mit denen die Controller-Anschlüsse am Gehäuseunterteil befestigt sind.

Schritt 7

Hebe die Platine mit den Controller-Anschlüssen vorsichtig aus ihrer Vertiefung im Gehäuseunterteil heraus.
Entferne die Anschlussplatine noch nicht ganz, sie ist immer noch mit einem Flachbandkabel angeschlossen.
Ziehe das Flachbandkabel zu den Controller-Anschlüssen gerade aus seinem Sockel auf der Anschlussplatine heraus.
Entferne die Controller-Anschlussplatine aus dem Gehäuseunterteil.

El conector del flex del modulo de conectores de los mando y las memory card no va a presión, para volver a colocarlo, hay que abrirlo.

Marcos Morán -

Controller is detached can we fix it?

The clip which holds the controller is broken

sravan kumbum -

Schritt 8

Entferne die beiden goldfarbenen 14,6 mm Kreuzschlitzschrauben, mit denen der Lüfter am Gehäuseunterteil befestigt ist.

Schritt 9

Wenn noch ein Gerät im Erweiterungsplatz steckt, dann entferne es jetzt. Der Erweiterungsplatz muss leer sein.
Heble den Deckel über dem Erweiterungsplatz aus seinen Pfosten im Gehäuseunterteil heraus

If there is a harddrive in the system place switch on off position before removing and reinstalling because it may blow the fuse that runs the harddrive!

stephen harrison -

Schritt 10

Hebe die Hauptplatinen-Einheit an der Vorderkante hoch und entferne sie vom Gehäuseunterteil.

Schritt 11

Endlich haben wir das ganze Plastikgedöns weggeräumt und können zum lustigen Teil übergehen - der Elektronik.
Entferne die vier goldfarbenen 7,6 mm Kreuzschlitzschrauben, mit denen das Netzteil an der Hauptplatinen-Einheit befestigt ist.

If you have a 5000x model, then the power supply will be flipped upside down (or right side up). the screws are in the same positions

ARandomGuy231 -

Schritt 12

Hebe den Käfig des Erweiterungsplatzes von der Hauptplatinen-Einheit weg

Schritt 13

Entferne die Netzplatine noch nicht. Sie ist immer noch mit dem Netzplatinenstecker (im ersten Bild markiert) an der Hauptplatinen-Einheit nahe am Netzschalter angeschlossen.
Hebe die Netzplatine sorgsam hoch. Jetzt sollte der Netzplatinenstecker an der Netzplatine sichtbar werden.
Ziehe den Netzplatinenstecker gerade aus seinem Anschluss auf der Netzplatine heraus.

Schritt 14

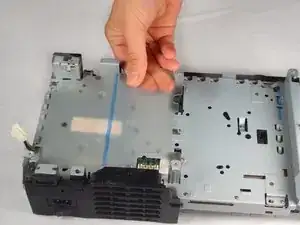

Das durchsichtige Stück Kunststoff unter der Vertiefung für das Netzteil in der Hauptplatinen-Einheit ist ein Wärmeschutz. Du kannst es nun herausnehmen.
Der Wärmeschutz kann ein bisschen störrisch sein, es ist etwas knifflig, ihn auszubauen.

Schritt 15

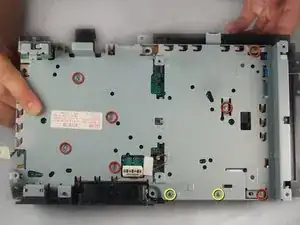

Wenn der Wärmeschutz weg ist, werden einige weitere Befestigungsschrauben sichtbar.

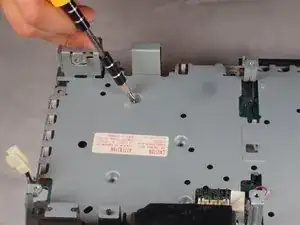

Entferne folgende Schrauben, mit denen die Metallchassis an der Hauptplatine befestigt ist:
Sieben silberfarbene 5,8 mm Kreuzschlitzschrauben
Zwei goldfarbene 7,4 mm Kreuzschlitzschrauben

Schritt 16

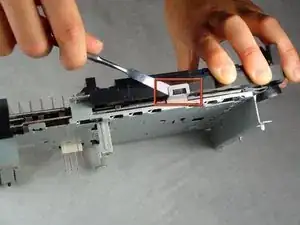

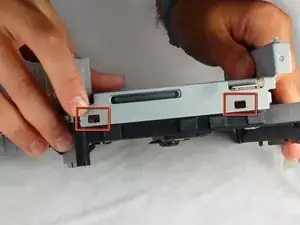

Löse die Rasten, mit denen das Laufwerk zusammengehalten wird, eine auf einer und zwei auf der anderen Seite. Die ersten beiden Bilder zeigen alle drei Rasten. Dieser Schritt ist etwas trickreich, lasse dir Zeit.
Hebe das Laufwerk vorsichtig heraus.
Achtung, es sind immer noch Flachbandkabel angeschlossen.

Schritt 17

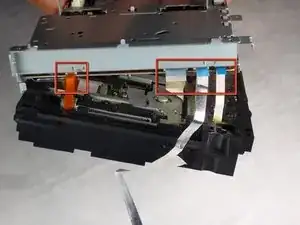

Am Laufwerk sind noch vier Flachbandkabel angeschlossen. Sei vorsichtig und beschädige keines davon.

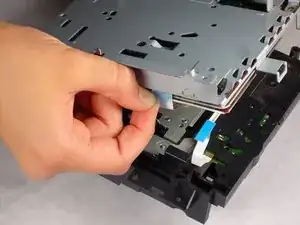

Ziehe behutsam an den blauen Plastikstreifen und löse drei blaue und ein orangenes Flachbandkabel ab

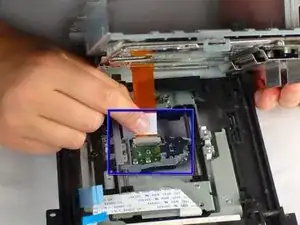

Ziehe vorsichtig am weißen Plastikstreifen des orangenen Flachbandkabels und entferne es vom Laser .
Jetzt ist das Laufwerk frei und kann weggenommen werden.
