PlayStation 2 Slimline SCPH-900xx Hauptplatine ersetzen

Geschrieben von: Julian
  • Kommentare: 0
PlayStation 2 Slimline SCPH-900xx Hauptplatine ersetzen

Schwierigkeitsgrad

Mittel

Schritte

21

Zeitaufwand

20 - 40 Minuten

Einleitung

Diese Anleitung zeigt, wie man die Hauptplatine der PlayStation 2 Slimline SCPH-900xx ersetzt und ein neues Wärmeleitpad anbringt.

  1. P3BTjNHpvptVB1Cr

    • Schalte die PlayStation 2 aus und entferne die Disc sowie die Memory Card.

    • Drehe die PlayStation 2 um und lege sie gegebenenfalls auf eine weiche Oberfläche (z.B. Handtuch).

  2. KQXQtooEmSBLRQv2

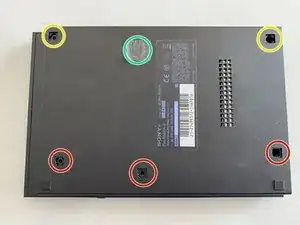

    • Lokalisiere die sechs Abdeckungen.

    • Zwei befinden sich unter den oberen zwei Füßen.

    • Eine Abdeckung befindet sich unter dem Garantie-Aufkleber.

  3. 6PxhMd3JPCsaGy6n

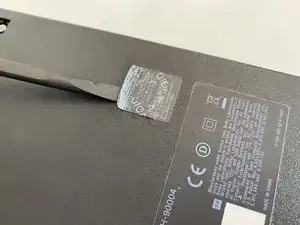

    • Entferne den Garantieaufkleber mithilfe eines Spudgers und ein wenig Reinigungsalkohol.

    • Wenn du den Garantieaufkleber entfernst erlischt die Garantie!

    • Eventuell unterscheidet sich dein Modell von dem auf dem Bild gezeigten. Daher muss dieser Aufkleber nicht an des selben Stelle sein wie auf dem Bild.

  4. cdZI3yQuHso4SlOx
    cdZI3yQuHso4SlOx
    XDsSEretcYG41Hu4

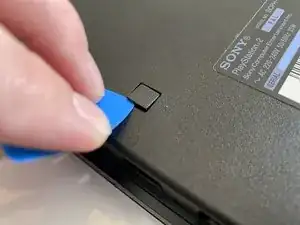

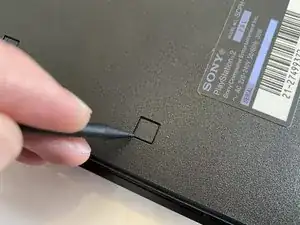

    • Entferne die Abdeckungen mithilfe eines Spudgers, Opening Picks oder deinem Fingernagel.

  5. mHx1oItFaVOkNJF5

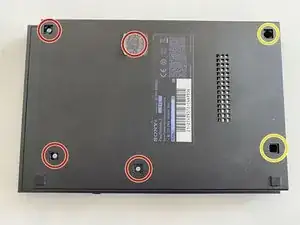

    • Entferne nun mit einem Phillips #1 Schraubenzieher die sechs Schrauben

    • Die Schrauben ganz rechts sitzen tief im Gehäuse, besitzen aber die selbe Länge wie die anderen vier Schrauben

  6. RmlCNvXcIjEkiXXO
    RmlCNvXcIjEkiXXO
    LpYZCSVQ5XuaFbTA

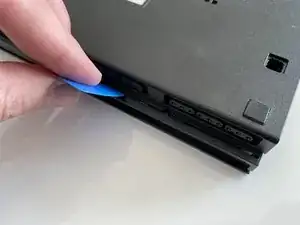

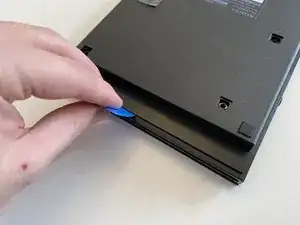

    • Drücke mithilfe eines Prying Tools die Befestigungsclips an der Front und der flachen, auskragenden Seite aus der Halterung.

    • Trenne nun beide Hälften voneinander.

    • Entferne die #1 Kreuzschlitzschraube.

    • Ziehe das Versorgungskabel von der Hauptplatine ab.

    • Um es zu lösen, musst du die Klinke gegen den Verbinder drücken und ihn senkrecht aus dem Anschluss ziehen.

    • Hebe das Netzteil gerade nach oben aus der PS2 heraus.

    • Entferne das Flachbandkabel aus dem Sockel, indem du es gerade herausziehst.

    • Fasse das Kabel so nah wie möglich am Ende an, wenn du es wieder einsetzt, um es nicht zu knicken. Fasse, wenn möglich, das Kabel nur an der Plastikverstärkung an, nicht am Kabel selbst.

    • Hebe die Sensorphalanx aus ihrer Halterung.

    • Entferne das Flachbandkabel aus dem Sockel, indem du es gerade herausziehst.

    • Fasse das Kabel so nah wie möglich am Ende an, wenn du es wieder einsetzt, um es nicht zu knicken. Fasse, wenn möglich, das Kabel nur an der Plastikverstärkung an, nicht am Kabel selbst.

    • Entferne die drei #0 Kreuzschlitzschrauben vom Lüfter.

    • Hebe den Lüfter gerade nach oben von der Hauptplatine der PS2 heraus.

    • Entferne die beiden Flachbandkabel aus ihren Sockeln.

    • Fasse das Kabel so nah wie möglich am Ende an, wenn du es wieder einsetzt, um es nicht zu knicken. Fasse, wenn möglich, das Kabel nur an der Plastikverstärkung an, nicht am Kabel selbst.

  16. Uybpdst25BOtGQmK
    Uybpdst25BOtGQmK
    F1d6YBAPyv5xv25O

    • Drehe die PS2 um 180 Grad.

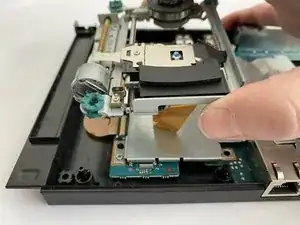

    • Hebe die Laufwerkseinheit gerade aus ihren vier Halterungen.

    • Löse das geklebte Flachbandkabel mit einem Spudger und etwas Isopropylalkoholol von der EMI-Abschirmung ab

  17. seKOkOIiQpLrGZne
    seKOkOIiQpLrGZne
    PChWWbjI3IsvNgOY

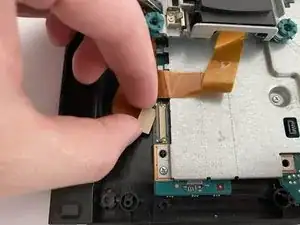

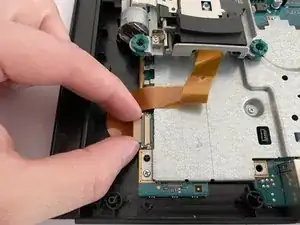

    • Entferne das Flachbandkabel aus dem Sockel.

    • Fasse das Kabel so nah wie möglich am Ende an, wenn du es wieder einsetzt, um es nicht zu knicken. Fasse, wenn möglich, das Kabel nur an der Plastikverstärkung an, nicht am Kabel selbst.

  18. aFaNXpKZCMUpVJFp

    • Entferne die sieben #0 Kreuzschlitzschrauben.

    • Hebe nun die Hauptplatine mitsamt EMI-Schild mit der hinteren Seite zuerst aus dem Gehäuse heraus.

  19. ApAOvnTJKlvZvJFm

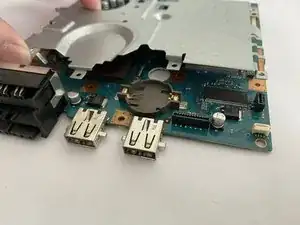

    • Entferne die EMI-Abschirmung von der Hauptplatine.

    • Die EMI-Abschirmung ist gegebenenfalls schwer zu entfernen, da das Wärmeleitpad an dieser klebt. Übe daher in diesem Bereich etwas mehr Kraft aus. Falls dies nicht klappt, trage im Bereich des Wärmeleitpads etwas Isopropylalkohol auf, um die Verbindung zu lösen.

    • Die Hauptplatine liegt nun frei.

  20. poRWPQxTnKAFQgjE
    poRWPQxTnKAFQgjE
    x4VwYqfYNNZQePFl
    R6MWFTkIH6JYKs6y

    • Bevor du die EMI-Abschirmung wieder auf die Hauptplatine legst, musst du ein Wärmeleitpad anbringen.

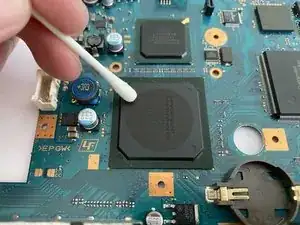

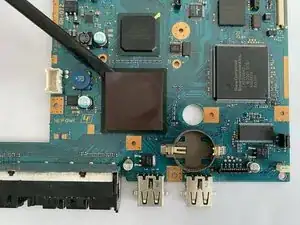

    • Entferne dazu das alte Wärmeleitpad vom Prozessor der PS2 mithilfe eines Spudgers sowie von etwas Isopropylalkohol.

    • Entferne zudem etwaige Rückstände des Wärmeleitpads von Prozessor und EMI-Abschirmung mit etwas Isopropylalkohol.

  21. AH161SOPIHJULlP5
    AH161SOPIHJULlP5
    6adNnROFQBtE5Osw

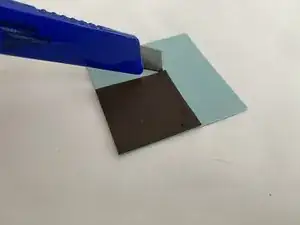

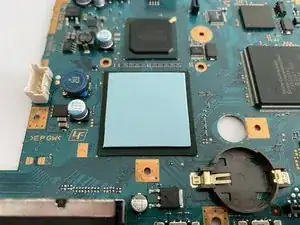

    • Schneide ein Stück Wärmeleitpad mit 0,5 mm Stärke und den Maßen 3 cm × 3 cm zurecht.

    • Entferne die Schutzfolie auf einer Seite des Wärmeleitpads.

    • Lege das Wärmeleitpad auf den Prozessor und drücke es etwas fest, um sicher zu sein, dass es festklebt.

    • Entferne die restliche Schutzfolie vom Wärmeleitpad.

    • Wenn die Schutzfolien nicht entfernt wurden, hat das Wärmeleitpad keine Wärmeleitfähigkeit. Dadurch kann die PS2 überhitzen.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
