PlayStation 3 Slim obere Abschirmung tauschen

Geschrieben von: Andrew Bookholt
  • Kommentare: 7
PlayStation 3 Slim obere Abschirmung tauschen

Schwierigkeitsgrad

Schwierig

Schritte

7

Zeitaufwand

Keine Schätzung

Einleitung

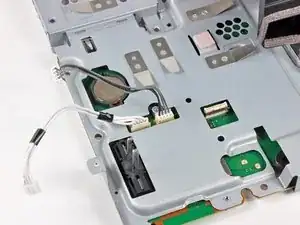

  1. EvRECjv6qHRK6tBR

    • Trenne die Kabel der Gleichstromversorgung und Blu-ray-Versorgung vom Motherboard ab.

    • Ziehe die Kabel senkrecht nach oben, so dass sich die Stecker aus ihren Anschlüssen auf dem Motherboard lösen.

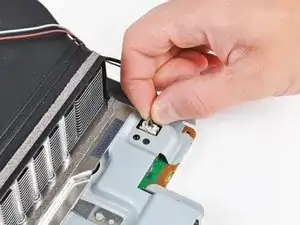

  2. DKCRxFDxdykYjIVB

    • Ziehe das Lüfterkabel senkrecht nach oben, so dass sich der Stecker aus seinem Anschluss auf dem Motherboard löst.

    You have to be very very careful on this step as the connector is very fragile. One wrong move and you can end up with a ripped off connector which wont be repairable.

    Source: Followed this guide and ripped off the connector from my PS3

    Jatinder Singh -

    I’ve broken the solder on the fan conn. Any help?

    Brian DiGiaimo -

    I think I can solder it

    Brian DiGiaimo -

    I have also ripped off the connector and only realized when I wanted to put together.

    Visegradi Istvan -

    ONLY FOR EXPERIENCED ELECTRICIANS!

    It is not impossible to clean the removed connector from the panel parts and then glue the connector back on the panel. It depends how much connection is left on the board (you might able to clean a bit of green carefully to increase connection size) with a bit of experience you can solder it back/together again. The power and ground needs better connection since it needs to able to carry the current. The RPM signal has the least connection size on this side of the board but it needs only a bit of connection.

    Other possibility to bring from the board other side the 3 fan connection points with some tiny cables but that is more labour intensive and you might need to cut a bit from the metal panel to make space of the cables.

    Anyway it is a doable job for an experienced repair person.

    Visegradi Istvan -

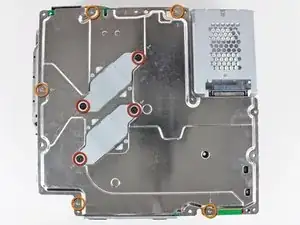

  3. 6NsUNbe6Dc3A6JPr

    • Entferne folgende neun Schrauben, mit denen die Motherboard-Einheit zusammengehalten wird:

    • Vier 14,8 mm Kreuzschlitz-Schulterschrauben

    • Fünf 9,5 mm Kreuzschlitzschrauben

    jesus chris what screw driver do i use for the 9.5mm phillips i cant find one anywhere

    Capsoul GotTheHits -

    The PH#1 screwdriver from iFixit's "Manta" driver bit set worked fine for me

    Nicholas -

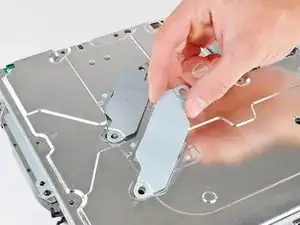

  4. WYO5ZZydIoA3OasP

    • Entferne die beiden Kühlkörperklammern von der Unterseite der Motherboard-Einheit.

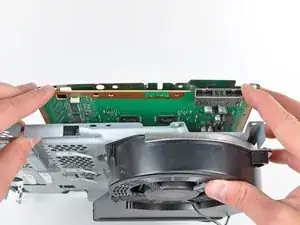

  5. sLwBLGSahXNOwUxv

    • Heble, falls nötig, das Motherboard vorsichtig von der oberen Abschirmung nahe beim Kühlkörper und seinem Luftkanal ab.

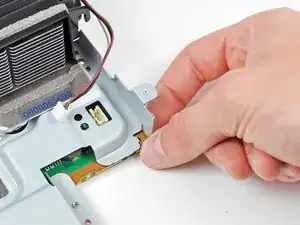

  6. JYevVfWoGFthVlDs
    JYevVfWoGFthVlDs

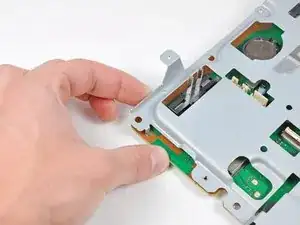

    4EOYDLPSpSbsTNl1

    • Drücke die Platine behutsam von der oberen Abschirmung nahe beim Lüfterstecker und die Ecke der Platine nahe bei den Drahtlos-Anschlüssen weg.

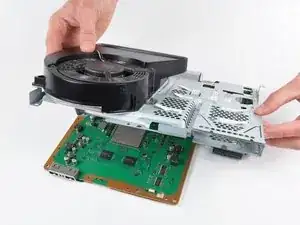

  7. WhjuJRsbuIjtZGmc

    • Hebe die obere Abschirmung an ihrer Vorderkante vom Motherboard weg.

    • Achte darauf, dass du beim Wegdrehen der oberen Abschirmung vom Motherboard keine Anschlüsse beschädigst.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
