PlayStation 4 Slim Lüfter austauschen

Geschrieben von: Harry Koos

Kommentare: 57

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

25 - 35 Minuten

Einleitung

Diese Anleitung zeigt dir, wie du den Lüfter austauschen kannst.

Werkzeuge

Ersatzteile

PlayStation 4 Slim Fan

Schritt 1

Finde den Garantieaufkleber aus Plastik in der Nähe der drei Anschlüsse auf der Seite der Konsole.
Löse den Aufkleber mit einem geeigneten Werkzeug ab.
Die Garantie wird durch das Entfernen des Aufklebers NICHT beeinträchtigt.

Remove the screw directly to the left of that one in the picture as well. Should be silver.

Elizabeth Johnson - 18/12/19

ihr seid so ein scheiß haufen das stimmt über haubt nix

Toaster 95 -

einfach alles stimmt nicht

Toaster 95 -

Schritt 2

Unter dem Aufkleber ist eine 5,0 mm Torx T8 Sicherheits-Schraube verborgen. Drehe sie gegen den Uhrzeigersinn heraus.

Are you SURE that it’s counter-clockwise?

The Stuff - 10/12/18

Try T9. Fits better.

Otter - 07/08/20

T8 fits like a glove for me

Daniel Henderson - 23/08/20

Is there anything else you can use

randomweeb -

A small flathead screwdriver will work

shawng6363 -

There is a small metal rod in the middle of the screw that isn’t allowing my t8 inside. Any insight on this?

gavinstoutconner@icloud.com -

Some T8 bits have a hole in the middle that will allow that rod to go through; some do not. If you have a set of multiple bits, check if there are any others labeled T8 or TR8 with that hole in the middle.

Nicholas -

There is a metal thing inside of the screw slot any insite on this?

Tristan York -

Schritt 3

Lege die Playstation 4 Slim mit der Unterseite nach oben, so dass die Seite mit der eben entfernten Schraube zu dir zeigt.
Ziehe an den beiden Ecken, die zu dir zeigen, mit den Fingern hoch.
Das erfordert schon einiges an Kraft und du wirst ein lautes Knacken hören, wenn sich die Bodenplatte löst.
Schiebe die Bodenplatte in Richtung der Rückseite, hebe sie hoch und entferne sie.

It says to place it upside down, but didn't you do so in the previous step? I've been trying to unscrew the screw with my screwdriver that I got from here and if I had to had the system right side up, I'm afraid I might've stripped the screw from all the force I tried to use to get the screw out that will NOT budge. It didn't even move the slightest after removing the warranty sticker.

Vidal Santos - 03/08/18

There is a single clip on the left side about 5cms in, and another clip on the right side equidistant to the one on the other side. Jamming a spudger in there first, and lifting those clips helped, and then I had to slide down to lift a total of 4 clips on each side (each about 4cms apart). Then push the cover away from you, if that makes more sense than “sliding it towards the back corners”, since the back corners are technically facing you.

Emil Fisk - 11/03/22

It would be easier if you just lifted the top cover of the PS4.

Poobler -

The earlier comment by Emil Fisk is spot-on. I found it impossible to remove the cover without first using a spudger to release the four clips on each side.

midahed -

Schritt 4

Lege die Playstation 4 Slim mit der rechten Seite nach oben, so dass das PS Logic oben ist und der Schriftzug "SONY" und "PS4" zu dir zeigen.
Ziehe die beiden Ecken, die zu dir zeigen, mit den Fingern hoch.
Das erfordert schon einiges an Kraft und du wirst ein lautes Knacken hören, wenn sich die obere Abdeckung löst.
Schiebe die Abdeckung nach hinten und hebe sie ab.

Undo 4 clips on each side by using a spudger. And then lift the front corners up and pull towards you to undo them.

Emil Fisk -

Schritt 5

Drehe die beiden Torx T8 Schrauben heraus. Die linke ist 31,0 mm lang, die rechte 24,0 mm.
Entferne die 3,0 mm Kreuzschlitzschraube #1.

UK model seems to be different here. There's no Philips screw where there is on your image.

MaFt Morley - 09/10/20

This regards EU models in general, i think. My danish version is the same.

William Villadsen - 30/12/20

The screw on the left was 31mm, and the one on my right side was only 19mm.

Emil Fisk -

Schritt 6

Entferne die vier 16 mm Kreuzschlitzschrauben, die das Netzteil am Gehäuse befestigen.

Es gibt diese Schrauben bei meiner Ps4 Cuh 2116A nicht und ich bekomme das Teil so nicht raus. Kann mir jmd helfen?

Julian S. - 26/03/20

Only 2 Phillips actress here on my UK

MaFt Morley - 09/10/20

Only 2 phillips screws on the US one as well.

Sean Douglas -

Schritt 7

Hebe das Metallblech über dem Netzteil mit der Hand hoch und entferne es.

Is this metal sheet required for the unit to power on?

AlexT - 13/01/19

I think the metal sheet protects the rest of the console or something from heating too much.

BloodSpark22 - 07/02/21

Kann man diesen Metallblech einzeln kaufen? Finde im Internet nichts

SoN GoKu - 26/10/20

A quoi sert la tôle métallique qui recouvre le ventilateur et l’alimentation svp

Ittady92 - 13/12/20

Schritt 8

Führe das Antennenkabel oben auf dem Netzteil mit den Fingern durch die Rillen unter der Metallplatte und entferne die Antenne.

What does this mean for part do? This part is not present in my console nor is the space where it's supposed to reside as shown in the picture above.

The Hondo - 10/05/19

Me neither, guess they are different models.

Daniel Henderson - 23/08/20

There was a longer clip 8mm long on the left side which had to be pulled straight out. However, be careful when pulling out the antenna. My cable was soldered to the metal plate.

Emil Fisk -

It is easier to wiggle the cable out from the plastic power supply housing in step 10.

Emil Fisk -

Schritt 9

Lege die Playstation 4 Slim auf die Rückseite.
Entferne die 4,0 mm Kreuzschlitzschraube #1.

Forgot to mention to remove the hard drive.

The Stuff - 10/12/18

Schritt 10

Zwänge ein Plastik Opening Tool zwischen Netzteil und Konsole, wackle etwas hin und her und vergrößere den Spalt dazwischen.
Hebe das Netzteil mit der Hand hoch auf seine Rückseite auf das Metallblech.

Schritt 11

Fasse den Netzteil mit den Fingern oder einer Pinzette fest an, ziehe ihn heraus und löse ihn ab.
Hebe das Netzteil mit der Hand heraus und entferne es.

Your guide is good but detail. Could be alot better for a start you forgot to mention the screw on the other side that must also be removed to let the power supply out of ps4 slim

Chicky Boy3 - 20/09/19

Could you replace a ps4 slim model CUH-211B with a N16-160P1A power supply

Aiden Thrash - 18/08/20

Just because I feel like this needs to be stated clearly, “Do no attempt to pull the plug out by the wires!”

Pull from the plastic, male end of the plug or you’re going to end up have a very bad day.

Matthew D. H. - 04/03/21

Literally no way I can do it by the plastic, the only way is wires. Gotta risk it I guess

Misha FV -

Schritt 12

Entferne die 31,0 mm Torx T8 Sicherheitschraube.

Schritt 13

Finde die beiden Anschlusskabel unten an der Hauptplatine.
Ziehe die Anschlüsse mit den Fingern oder einer Pinzette fest nach oben, bis sie sich lösen.

Doesn't exist in my

Daniel Henderson - 23/08/20

Mine only has 1 wire

Kyle Cordle -

Schritt 14

Drehe das Gerät auf die Rückseite.
Löse und entferne 14 schwarze 4,0 mm Kreuzschlitzschrauben #1.
Löse und entferne 8 silberne 6,0 mm Kreuzschlitzschrauben #1.
Löse und entferne 4 silberfarbene 3,0 mm Kreuzschlitzschrauben #1.

- There are 14x 4.0mm black screws, but the step only shows 13 of them circled in red. One of the 11 orange circles (near front of unit) is actually the 14th black screw. Photo: http://i.imgur.com/7G64egd.png

- As for the 6.0mm silver screws, there are only 8x of those. The two silver screws behind the IO ports on the back are 3.0mm fine-threaded screws. Photo: http://i.imgur.com/cQD6KQu.png

- Source: Have a PS4 Slim (CUH-2015A) right in front of me, doing this exact job. Hope this helps someone else down the road.

lane anderson - 20/07/18

Schritt 15

Entferne die beiden 5,0 mm Kreuzschlitzschrauben #1.

These are 3.0mm screws, not 5.0mm. This step could probably be condensed into the previous step.

lane anderson - 20/07/18

These screws are not present on the US model

Sean Douglas -

Yes, my US model doesn't have it either

Kyle Cordle -

Schritt 16

Finde das weiße Kabel oben in der Ecke der Hauptplatine.
Fasse das Kabel mit den Fingern oder einer Pinzette fest an und ziehe es nach oben, bis es sich löst.
Löse das Klebeband, mit dem es befestigt ist und schiebe es zur Seite.

This wire is black, not white on the US model

Sean Douglas -

Schritt 17

Ziehe mit den Fingern an den blauen Laschen und trenne die Verbindungen.
An der größten Lasche musst du erst den schwarzen Clip hochklappen, bevor du die Verbindung trenne kannst.
Fasse den Stecker fest mit den Fingern und ziehe ihn ab.

Schritt 18

Fasse die Metallplatte an den Rändern an, hebe sie hoch und von dir weg.
Du musst vielleicht ein wenig an der Platte wackeln, bevor sie sich löst.
Achte bei diesem Schritt darauf, dass du keines der schwarzen Pads verlierst, die an der Hauptplatine angebracht sind.

This step would benefit from showing a picture of the black pads in question. Pic: http://i.imgur.com/zQnehtA.png

lane anderson - 20/07/18

The US model has two black screws under the HDD

Kyle Cordle -

Schritt 19

Entferne die beiden 10,0 mm Kreuzschlitzschrauben #1, eine ist Schwarz, die andere silberfarben.
Fasse die kleine Metallplatte mit den Fingern und hebe sie hoch, entferne sie dann.

Why is one silver and one black? I keep thinking they are different and try to keep track of where they go.

Reed Deemer - 02/10/18

What's the name is the part with the two metal screws that is being taken off

Devon Higgins - 21/03/21

both screws are black on the US version

Sean Douglas -

Schritt 20

Fasse den Stecker fest mit einer Pinzette und ziehe ihn ab.
Du musst dafür vielleicht fest ziehen, aber beschädige keines der Kabel.

Do not attempt to disconnect the plug by pulling on the wires! If you rip out the wires, you’re gonna have a very bad day. Wiggle the plug using the plastic on the male end of the connector while pulling out.

Matthew D. H. - 04/03/21

que pasa si se desolda esa parte como puedo volver a soldarlo o cuanto se cobra por solo soldar

TheKiller Xtreme1 -

this is plugged in WAY too hard. I've been wiggling it for 5 minutes. Not budging an inch. i learned that if you follow the cables of that, they are just held in place by a few plastic hooks. You can slide them out of there by flipping the ps4 over and then pull the motherboard out no problem, cable still attached.

Also, dont forget about the small plug in at the top of the motherboard. That is the fan power cable and needs to be off to remove the mobo as well.

Zoey Schlemper -

I broke the cable by accident, where can i find a replacement?

Daniel Dilley -

Schritt 21

Fasse die Hauptplatine am Rand mit einer oder zwei Händen an, hebe sie hoch und entferne sie.
Du musst vielleicht die Platine ein bisschen hin und her wackeln, bevor sie sich löst.

Schritt 22

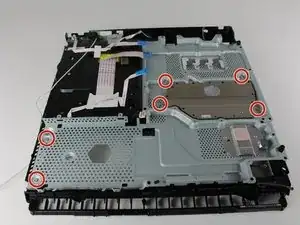

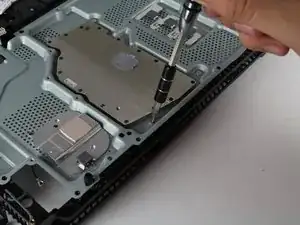

Entferne sechs 4,0 mm Kreuzschlitzschrauben #00.

On my model, there are screws on the opposite side of the PS4 that are long and have their threads facing up into this plate. You have to unscrew them from the opposite side so they come off.

Also, you DEFINITELY need to reapply thermal paste when doing this step in reverse order after replacing the fan!! How is this not mentioned, its critical otherwise your CPU will overheat.

Zoey Schlemper -

Schritt 23

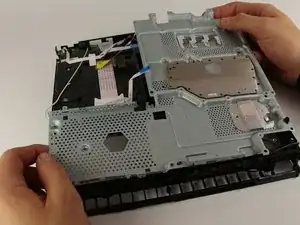

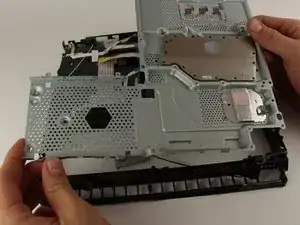

Fasse die Ränder der Metallplatte mit den Fingern, hebe sie hoch und entferne sie.

Schritt 24

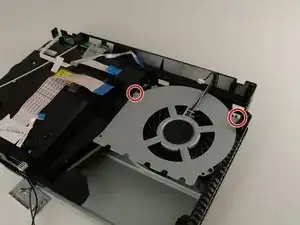

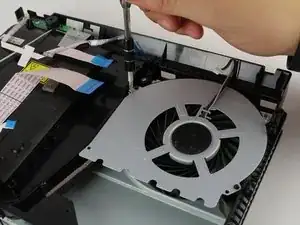

Entferne die beiden 40 mm Kreuzschlitzschrauben #00.

Schritt 25

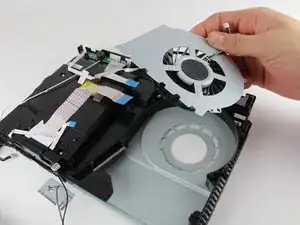

Fasse die obere metallene Abdeckplatte des Lüfters mit den Händen am Rand an, hebe den ganzen Lüfter damit hoch und entferne ihn.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
