Playstation 5 Netzteil ersetzen

Wenn deine PlayStation 5 hochkant steht, drehe sie um, damit der Standfuß nach oben zeigt.

Entferne die 26,5 mm Schraube mit einem Schlitzschraubendreher oder einer Münze.

Hebe den Standfuß gerade nach oben.

Stecke die Schraube in die Kerbe auf der Unterseite des Standfußes.

Löse die Abdeckung für das Schraubenloch mit einer Pinzette.

Drücke die Abdeckung auf das Schraubenloch.

Drehe den Standfuß gegen den Uhrzeigersinn, um die Abdeckung zu schließen.

Wenn die PlayStation 5 noch flach liegt, dann stelle sie auf ihre Front, so dass die Ladebuchse nach oben zeigt.

Hebe den Standfuß gerade nach oben, um ihn zu entfernen.

Kippe das Gerät so, dass dass die USB- und Ethernetanschlüsse von dir aus gesehen links sind.

Heble die Frontplatte an einer Ecke hoch, bis sie sich vom Gehäuse löst.

Hebe die rechte Frontplatte an der Ecke an und schiebe sie gleichzeitig zur Unterseite des Gerätes hin.

Entferne die rechte Frontplatte.

Setzt das flache Ende eines Spudgers unter das Gitter in die Kerbe über dem Lüfter.

Hebe den Spudger an, um das Gitter vom Gehäuse zu hebeln.

Hebe das Gitter vom Gehäuse und entferne es.

Entferne die vier Torx T8 Schrauben, mit denen die Lüfterhaube befestigt ist.

Zwei 23,3 mm Schrauben

Eine 11,4 mm Schraube

Eine 31 mm Schraube

Hebe die Lüfterhaube gerade nach oben und entferne sie.

Setze das flache Ende eines Spudgers unter die schwarze Kabelabdeckung in die Lücke über den Lüfterkabeln.

Löse die Abdeckung mit dem Spudger so weit, bis du die mit den Fingern greifen kannst.

Ziehe die Abdeckung mit den Fingern ab.

Greife mit deinen Fingern die Kanten des Kabelanschlusses und ziehe ihn gerade aus seinem Anschluss.

Hebe den Lüfter nach oben aus seiner Einbuchtung und entferne ihn.

Verwende einen Kreuzschlitzschraubendreher, um die 17 mm lange Schraube der SSD-Abdeckung zu entfernen.

Schiebe die SSD-Abdeckung mit dem Finger in Richtung der Oberseite des Geräts, um sie aus dem Gehäuse zu lösen.

Entferne die SSD-Abdeckung

Fasse den Stecker am Kabel des optischen Laufwerks mit den Fingern am Rand an und ziehe ihn nach oben, um ihn von der Hauptplatine zu trennen.

Fasse den Stecker am Kabel des optischen Laufwerks mit den Fingern am Rand an und ziehe ihn nach oben, um ihn vom optischen Laufwerk zu trennen.

Entferne mit einer Pinzette den Aufkleber, der die verbleibende Gehäuseschraube verdeckt.

Entferne die elf Torx T8 Schrauben, mit denen das Gehäuse befestigt ist.

Sechs 18,6 mm-lange Schrauben

Zwei 23,3 mm-lange Schrauben

Zwei 43,2 mm-lange Schrauben

Eine 7,3 mm-lange Schrauben

Hebe das Gehäuse gerade hoch und entferne es.

Drücke mit dem flachen Ende eines Spudgers auf die Metallverriegelungslasche des Anschlusses des optischen Laufwerks.

Ziehe während du die Metalllasche herunterdrückst, die blaue Zuglasche mit einer Pinzette direkt vom Anschluss ab, um das Kabel vom optischen Laufwerk zu trennen.

Hebe das optische Laufwerk aus dem Gerät und entferne es.

Drücke mit dem flachen Ende eines Spudgers auf die Metallverriegelungslasche des Anschlusses des optischen Laufwerks.

Ziehe während du die Metalllasche herunterdrückst, die blaue Zuglasche mit einer Pinzette direkt vom Anschluss ab, um das Kabel von der Hauptplatine zu trennen.

Ziehe mit einer Pinzette die blaue Zuglasche gerade vom Stecker weg und löse das Flachbandkabel der Einschalt-und Auswurfstaste ab.

Ziehe mit einer Pinzette die blaue Zuglasche direkt vom Stecker weg, um das Kabel zur LED zu trennen.

Fasse den Metallstecker am weißen Wi-Fi-Antennenkabel so nah wie möglich mit einer Pinzette am Anschluss an.

Hebe den Stecker des Kabels gerade nach oben, um ihn von der Hauptplatine zu trennen.

Wiederhole das Ganze auch noch am schwarzen Antennenkabel.

Fasse den Metallstecker mit einer Pinzette am schwarzen Antennenkabel beim Netzteil so nah wie möglich am Anschluss an.

Hebe den Stecker des Kabels gerade nach oben, um ihn von der Hauptplatine zu trennen.

Wiederhole das Ganze auch noch am weißen Antennenkabel beim Netzteil.

Ziehe den weißen Aufkleber, mit dem die Antennenkabel am oberen Abschirmblech befestigt sind, mit einer Pinzette zurück.

Hole die Antennenkabel unter dem Aufkleber heraus.

Drücke den Aufkleber wieder an, so dass du ihn später wieder verwenden kannst.

Wiederhole das Verfahren für die vier restlichen Aufkleber.

Ziehe den weißen Aufkleber, mit dem das Flachbandkabel zur LED am Kühlkörper befestigt ist, mit einer Pinzette zurück.

Hole das Flachbandkabel zur LED unter dem Aufkleber heraus.

Drücke den Aufkleber wieder an, so dass du ihn später wieder verwenden kannst.

Drehe die einundvierzig 7,3 mm langen Torx T8 Schrauben heraus, mit denen das obere Abschirmblech befestigt ist.

Hebe das obere Abschirmblech von der Hauptplatine ab und entferne es.

Drücke die metallene Sicherungslasche am Kabelstecker zur USB-Platine mit den Fingern nach unten.

Halte die Lasche gedrückt und setze das flache Ende des Spudgers gegen das isolierende Stück Schaumstoff auf dem Flachbandkabel. Ziehe es gerade vom Stecker weg und trenne das Kabel ab.

Hebe das Panel mit dem PlayStation-Logo an der Ecke an und löse es vom Gehäuse ab.

Während du das Panel anhebst, schiebe es gleichzeitig zur Unterkante des Geräts hin.

Entferne das Panel.

Entferne die beiden 29,4 mm langen Torx T8 Schrauben, mit denen das Gehäuse an der Hauptplatine und am Kühlkörper befestigt ist.

Hebe die Vorderkante des Gehäuses von der Hauptplatine und dem Kühlkörper ab.

Lasse die Vorderkante angehoben und drücke das Gehäuse von der Hauptplatine und dem Kühlkörper nach hinten, so dass die Ladebuchse aus ihrer Öffnung im Gehäuse herauskommt.

Entferne das Gehäuse.

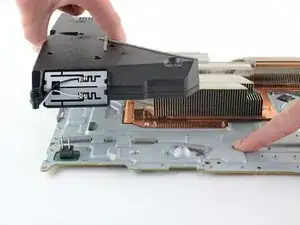

Drücke die rückwärtige Abschirmplatte mit dem Finger gegen die Arbeitsplatte.

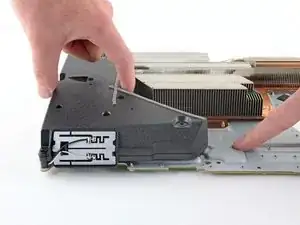

Greife das Netzteil und ziehe es gerade nach oben, um es von der Hauptplatine abzutrennen.
