Poco X3 Pro Display tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 0

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung beschreibt, wie du das Display eines Xiaomi Poco X3 Pro entfernst bzw. austauschst.

Wenn der Rahmen deformiert ist, ist es wichtig diesen ebenfalls zu ersetzen, um sicherzustellen, dass das neue Display richtig montiert werden kann und nicht durch ungleichmäßige Druckverteilung beschädigt wird.

Aufgrund des internen Designs des Gerätes musst du den Lithium-Ionen-Akku entfernen, um Zugang zu den Displaykabeln zu erhalten. Falls der Akku während dieses Vorgangs deformiert bzw. beschädigt wird, muss dieser ebenfalls mit einem neuen Ersatzteil ausgetauscht werden - einen deformierten Akku wiederzuverwenden, ist ein Sicherheitsrisiko.

Entlade den Akku auf unter 25%, bevor du das Gerät zerlegst. Bei versehentlicher Beschädigung während des Zerlegens kann der Akku Feuer fangen und/oder explodieren, aber das Risiko ist geringer, wenn der Akku entladen ist.

Hinweis: Diese Anleitung beschreibt nur das Ersetzen des Displays, während der originale Rahmen und die Hauptplatine wiederverwendet werden. Allerdings kommen manche Ersatzdisplays für dieses Handy vorinstalliert in einem neuen Rahmen - in diesem Fall ist eine völlig andere Vorgehensweise notwendig. Stelle sicher, dass du das korrekte Ersatzteil hast, bevor du mit dieser Anleitung beginnst.

Du wirst Ersatz-Klebeband/Kleber brauchen, um gewisse Komponenten wieder anzubringen, bevor du das Gerät wieder zusammenbaust.

Werkzeuge

Ersatzteile

Schritt 1

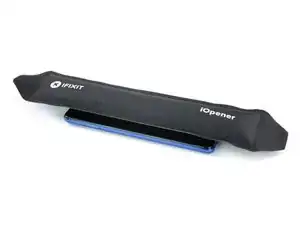

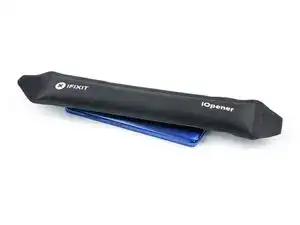

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf das Rückseitenglas, um den Kleber darunter aufzuweichen.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Wärmeplatte benutzen. Achte aber darauf, das Gerät nicht zu überhitzen, das Display und der eingebaute Akku sind beide sehr hitzeempfindlich.

Schritt 2

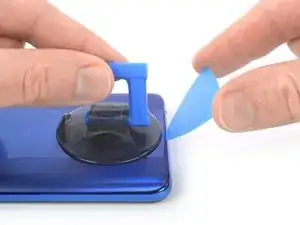

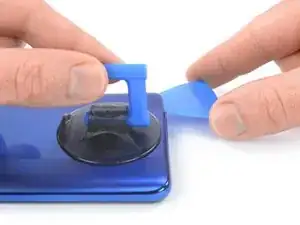

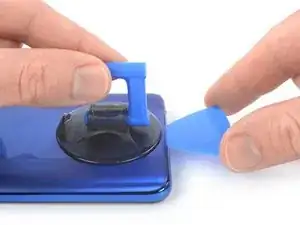

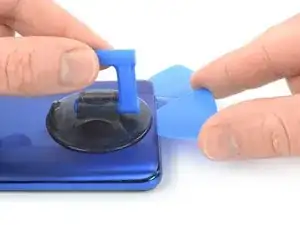

Befestige einen Saugheber an der Unterkante der Rückabdeckung, so nahe an den Rand wie möglich.
Wenn die Rückabdeckung zerbrochen ist, haftet der Saugheber möglicherweise nicht gut. Versuche ihn mit kräftigm Klebeband anzuheben, oder klebe den Saugheber mit Sekundenkleber fest. Lasse den Kleber aushärten und arbeite weiter.

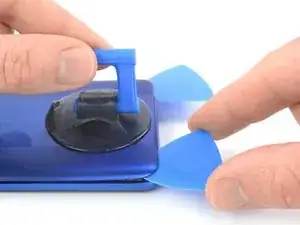

Hebe die Rückabdeckung mit dem Saugheber hoch, bis ein schmaler Spalt zwischen der Rückabdeckung und dem Rahmen entstanden ist.
Wenn es schwer geht, den Spalt zu erzeugen, dann erwärme nochmals, um den Kleber aufzuweichen. Beachte die Anleitung zum iOpener und überhitzen das Gerät nicht.
Setze ein Plektrum in den eben entstandenen Spalt ein.
Schiebe das Plektrum zur unteren rechten Ecke hin, um den Kleber aufzutrennen.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 3

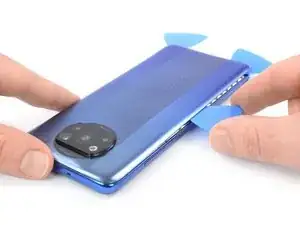

Setze ein zweites Plektrum in die Unterkante des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur linken unteren Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 4

Wenn der Kleber zu hart zum Auftrennen geworden ist, ist er wahrscheinlich zu kalt. Erwärme ihn wieder ein bis zwei Minuten lang mit dem iOpener.

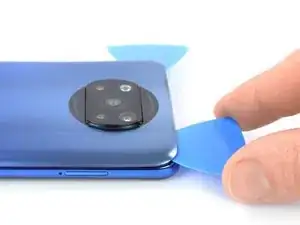

Setze ein drittes Plektrum in die untere linke Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Seitenkante nach oben.
Lasse das Plektrum in der linken oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 5

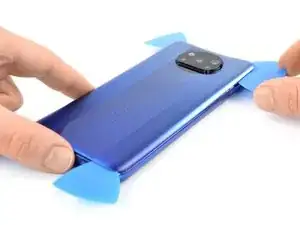

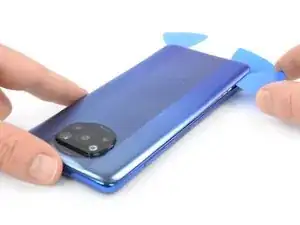

Setze ein viertes Plektrum in die obere linke Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur rechten oberen Ecke hin.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 6

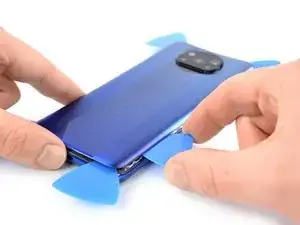

Setze ein fünftes Plektrum in die obere rechte Ecke des Smartphones ein.
Schiebe das Plektrum an der rechten Kante der Rückabdeckung entlang und trenne den restlichen Kleber auf.

Schritt 7

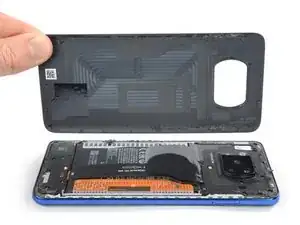

Entferne die Rückabdeckung.
Bringe neuen Kleber an den entsprechenden Stellen an, nachdem du sie vorher mit Isopropylalkohol (mindestens 90%ig) gereinigt hast.
Befestige die neue Rückabdeckung mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Nachdem du die neue Rückglasscheibe ausgerichtet hast, musst du sie einige Minuten lang konstant und fest andrücken. Ein Stapel von Büchern eignet sich gut dafür.

Schritt 8

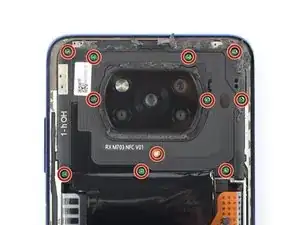

Entferne die elf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.

Schritt 9

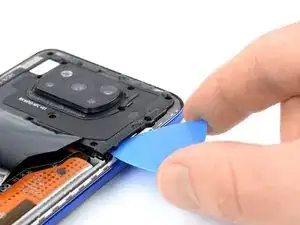

Setze ein Plektrum mit der Spitze unter die untere rechte Kante der Abdeckung der Hauptplatine ein.
Schiebe das Plektrum an der rechten Kante der Abdeckung entlang, bis sich die Rasten lösen. Heble dann die Abdeckung der Hauptplatine hoch.

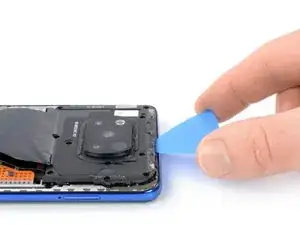

Setze das Plektrum unter die Oberkante der Abdeckung der Hauptplatine ein und heble sie hoch.

Schritt 10

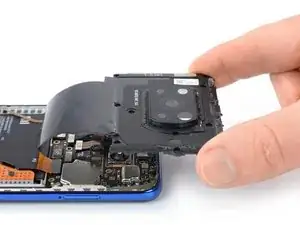

Entferne die Abdeckung der Hauptplatine.

Schritt 11

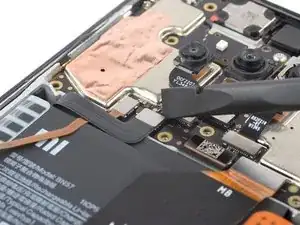

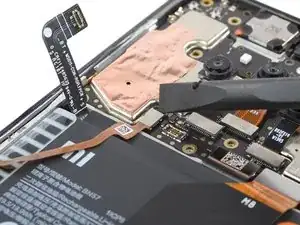

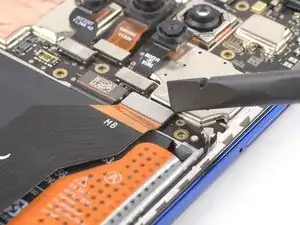

Heble den Stecker am Akkukabel mit dem Spudger gerade aus seinem Anschluss nach oben und trenne ihn ab.

Schritt 12

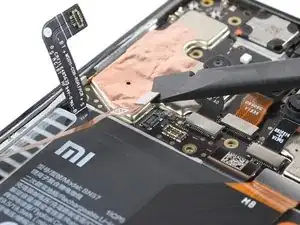

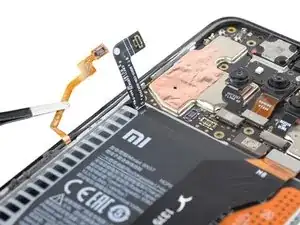

Heble die Stecker am Kabel zur Einschalt- und Lautstärketaste mit einem Spudger hoch und trenne sie ab.
Biege das Kabel zur Einschalt- und Lautstärketaste mit dem Finger oder einer Pinzette vorsichtig zur Seite, damit du an den Akku herankommst.

Schritt 13

Knicke das Kabel beim folgenden Schritt nicht, biege es nur leicht, damit es nicht beschädigt wird.

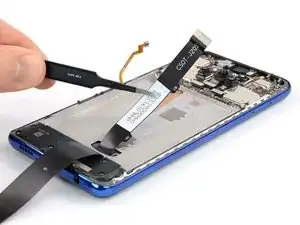

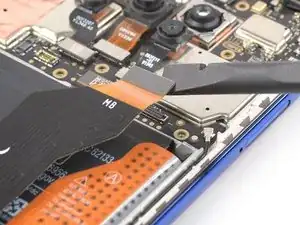

Heble den Stecker am Verbindungskabel mit dem Spudger gerade hoch und trenne ihn ab.
Biege das Verbindungskabel zur Ladebuchse hin, um an die Zuglaschen des Akkus heranzukommen.
Du kannst die Kabel zeitweise mit einem Stück Klebeband an deiner Arbeitsfläche festkleben, damit sie während des Akkutauschs nicht beschädigt werden.

Schritt 14

Verbiege deinen Akku nicht und steche ihn nicht mit deinem Werkzeug an. Ein angestochener oder verformter Akku kann gefährliche Chemikalien verlieren oder in Brand geraten.

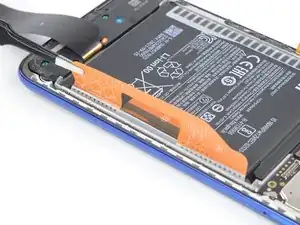

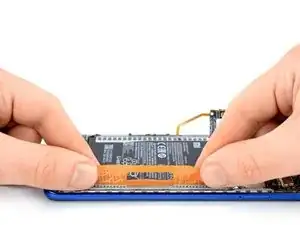

Ziehe den mit A markierten orangenen Klebestreifen mit einer stumpfen Pinzette oder den Fingernägeln vom Akku weg.

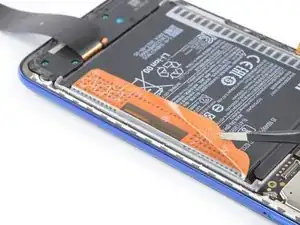

Ziehe den mit B markierten orangenen Klebestreifen mit einer stumpfen Pinzette oder den Fingernägeln vom Akku weg.

Schritt 15

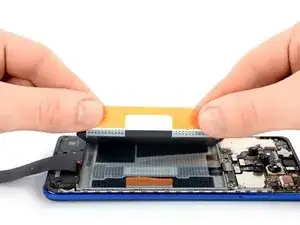

Fasse die beiden mit A markierten orangenen Zuglaschen an den Enden an und kippe den Akku aus seiner Vertiefung heraus bis er senkrecht steht.
Die Zuglaschen sind zwar dafür gedacht, den Ausbau des Akkus zu erleichtern, es kann aber trotzdem recht schwer gehen. In diesem Fall kannst du einen erwärmten iOpener in der Mitte des Displays auflegen, um den Kleber darunter aufzuweichen.
Löse den Akku vom restlichen Kleber ab.

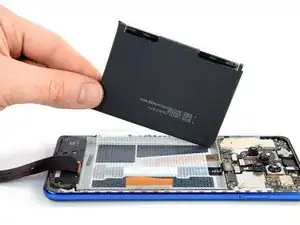

Entferne den Akku.
Schließe den Akku beim Zusammenbau zeitweise wieder an die Hauptplatine an, damit er seine richtige Einbaulage findet. Trenne ihn dann wieder ab.
Wenn du die Klebestreifen erneuern willst, dann ziehe den Akkuklebestreifen vom Mittelrahmen ab und reinige die Klebestellen mit Isopropylalkohol (mindestens 90%ig). Lasse den Alkohol wegtrocknen, bevor du neue Klebestreifen anbringst.

Schritt 16

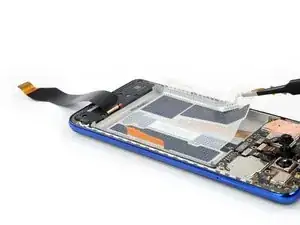

Ziehe vorsichtig die Klebefolie auf dem Akku mithilfe einer Pinzette oder deiner Finger vom Mittelrahmen ab.
Falls du Schwierigkeiten hast, den Aufkleber zu entfernen, empfiehlt sich die Verwendung eines erhitzten iOpeners oder einer Heißluftpistole. Wenn du einen iOpener verwendest, wende ihn mindestens eine Minute lang an.

Schritt 17

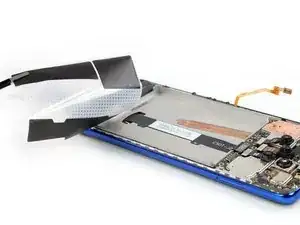

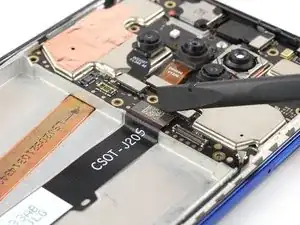

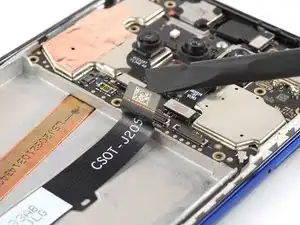

Verwende den Spudger, um das Flachbandkabel des Displays zu entfernen. Heble den Stecker dazu gerade nach oben aus seinem Anschluss heraus.
Das Kabel ist leicht am Mittelrahmen festgeklebt.
Verwende eine Pinzette oder deine Finger, um das Kabel vorsichtig vom Mittelrahmen abzulösen.

Schritt 18

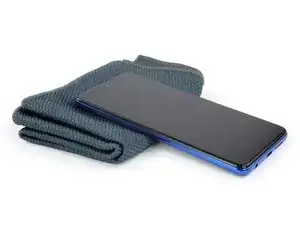

Das Rückkameramodul des Poco X3 Pro ragt ein bisschen über den Mittelrahmen heraus. Wenn du mit solchen Reparaturen nicht so vertraut bist, empfehlen wir bei den nachfolgenden Schritten ein fusselfreies Tuch oder etwas Ähnliches zu unterlegen, damit die Objektive nicht zerkratzt werden.
Erwärme das Display mit einem heißen iOpener oder einem Heißluftgebläse, um den Kleber darunter aufzuweichen. Lasse den iOpener mindestens zwei Minuten lang liegen.
Das Display des Poco X3 Pro ist mit einer starken Klebefolie geschützt und es kann am Anfang schwierig sein, unter das Displaypanel zu kommen. Wahrscheinlich musst du den iOpener mehrfach anwenden. Wenn du erst einmal unter dem Displaypanel bist, geht es meistens ziemlich leicht ab.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden, achte aber darauf, dass das Gerät nicht überhitzt wird.

Schritt 19

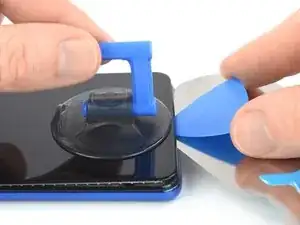

Wenn sich das Display warm anfühlt, dann setze einen Saugheber an der Unterkante des Displays an.
Wenn das Display stark gesplittert ist, haftet der Saugheber vielleicht besser, wenn du ihn mit durchsichtigem Paketband überklebst. Du kannst auch probieren, anstelle des Saughebers sehr kräftiges Klebeband zu verwenden. Wenn alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.
Hebe das Display mit dem Saugheber an, bis ein schmaler Spalt zwischen dem Display und dem Rahmen entstanden ist.

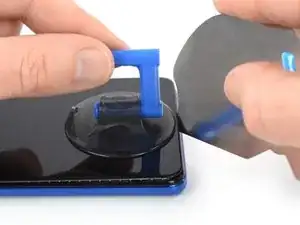

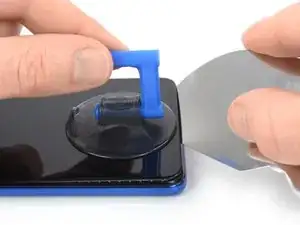

Setze einen iFlex in den Spalt zwischen Mittelrahmen und Display ein.

Schritt 20

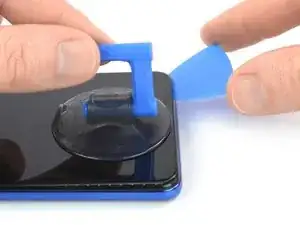

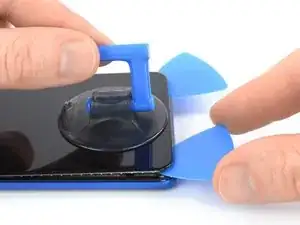

Setze ein Plektrum über dem iFlex ein.
Entferne den iFlex.
Schiebe das Plektrum zur unteren rechten Ecke des Displays hin und trenne den Kleber auf. Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 21

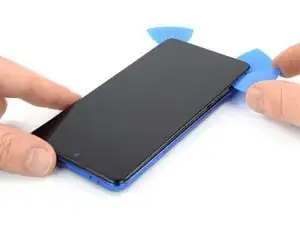

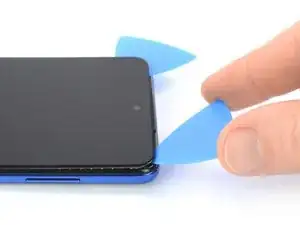

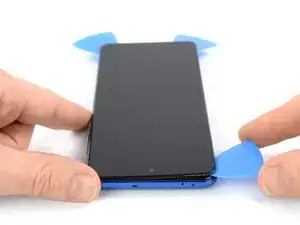

Setze ein zweites Plektrum ein und schiebe es zum Auftrennen des Klebers zur linken unteren Ecke des Displays hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 22

Wenn der Kleber zu hart zum Auftrennen geworden ist, ist er wahrscheinlich zu kalt. Erwärme ihn nochmals ein bis zwei Minuten lang mit dem iOpener oder einem Heißluftgebläse.
Setze ein drittes Plektrum in die untere linke Ecke des Displays ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Seitenkante des Smartphones entlang. Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 23

Wenn du in der Nähe der Frontkamera arbeitest, setze das Plektrum nur mit der Spitze ein, damit die Kamera nicht beschädigt oder verschmutzt wird.

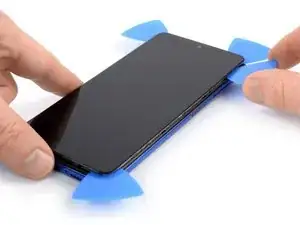

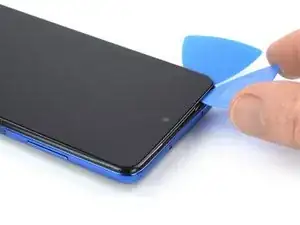

Setze ein viertes Plektrum in die obere linke Ecke des Displays ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante des Smartphones entlang.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 24

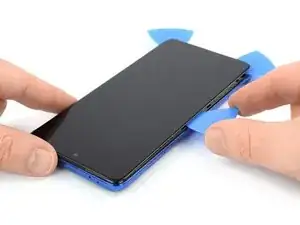

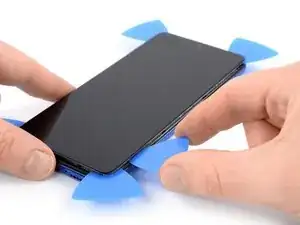

Setze ein fünftes Plektrum ein und schiebe das Plektrum zum Auftrennen des restlichen Klebers an der rechten Seitenkante des Smartphones entlang.
Entferne das Display noch nicht ganz, das Displaykabel führt immer noch durch den Rahmen.

Schritt 25

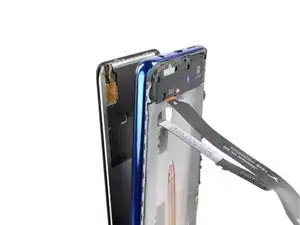

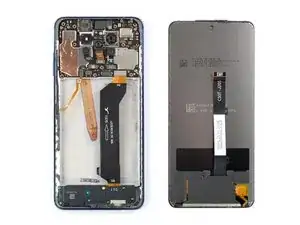

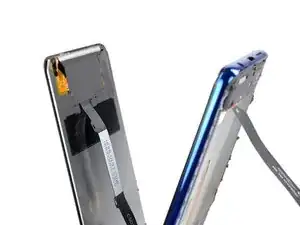

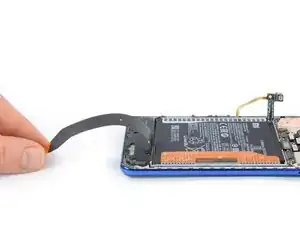

Fädle das Displaykabel durch die Öffnung im Mittelrahmen und entferne das Display.
Reinige die notwendigen Klebestellen mit Isopropylalkohol (mindestens 90%ig) und bringe neuen Kleber an.
Wenn du beim Zusammenbau vorgestanzte Klebestreifen verwendest, dann schaue in diese Anleitung.

Abschluss

Wenn möglich, schalte das Gerät ein und überprüfe das neue Display, bevor du die Komponenten wieder verklebst und das Handy vollständig zusammenbaust.

Vergleiche das Ersatzteil mit dem Originalteil - eventuell musst du vor dem Zusammenbau verbleibende Komponenten vom alten auf das Neuteil übertragen oder Schutzfolien abziehen.

Um das Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Der beste Weg, um den neuen Bildschirm zu befestigen, besteht darin, ein Stück extra zugeschnittenes doppelseitiges Klebeband auf die Rückseite des Bildschirms zu kleben.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Forum findest du Hilfe bei der Fehlersuche.
