Einleitung

Diese Anleitung zeigt dir, wie du die Festplatte dienes PowerMac G4 Cube tauschen kannst.

  1. Pw6YRIHwmiDYUWTX
    Pw6YRIHwmiDYUWTX
    2STkBEy42mB2okjN
    AuJkNVuB3RH4NjKl
    • Löse den hinteren Griff aus dem PowerMac. Ziehe den Cube langsam mit dem Griff heraus. Achte auf alle Teile, die sich mit dem äußeren Gehäuse verfangen könnten.

    • Drücke den Griff wieder hinein, nachdem du den Kern des Cube aus dem Gehäuse geholt hast.

  2. LcbZviJ66TLLxqjB
    LcbZviJ66TLLxqjB
    bZeTYLJE3xXU2NMS
    • Lege den Cube umgekehrt hin und entferne die vier T10 Torx-Schrauben an der Frontplatte. Entferne dann die beiden Schrauben an jeder Seite.

  3. SQpN2vvIHqUw2jgM
    • Hebe langsam die Platte vom Cube und stecke das Netzkabel ab.

  4. 4Prl4EyQ6c6CByBP
    • Entferne die vier Säulen von jeder Ecke.

    • Die Säulen sollten sich recht leicht entfernen lassen.

    If the Cube has an Airport card installed, it must be removed. This can be accomplished by disconnecting its antenna, and pulling gently on the clear plastic tab on its end. The bracket it is contained in must be unlatched from the frame and rotated out of the way to get to the two optical drive mounting screws beneath it.

    olearydq -

    There is a ribbed cooling plate attached to the hard drive that must be removed before step 7.

    isitism -

    There is no need to remove the four pillars. Skip step 4. In step 5, don't turn the Cube on it's side. The Airport slot swings out like a door, providing access to the IDE ribbon and power cables to complete step 6. Complete steps 6 and 7 while the cube is upright.

    Timothy Hood -

    You really don’t need to remove all four pillars, or any of them depending on the repair you’re doing. They can be pulled out easily enough, just remove any that get in the way.

    N B -

  5. kM1NTehRXwixRkB5
    • Hebe den AirPort Slot an.

  6. 1qtRdYPoRbA1c5PC
    • Entferne das rot markierte Stromkabel der Festplatte.

    • Entferne das IDE Kabel von der Festplatte.

    • Halte die Festplatte an den Seiten und ziehe sie vorsichtig heraus.

    To remove the IDE cable you just pull up firmly on the white FOXCONN tab. If it’s stuck you can work it by pulling up on the left and right sides of the tab until it loosens.

    The power cable is much harder to yank out and really takes a lot of pressure and finesse to release. It may be difficult to see but you do want to pull out that entire white block, not merely the top portion. Just grab the two sides with the wing tips and work it out bit by bit. It also helps to have a flat and thin instrument like a spudger to wedge under some of the plastic edges on this plug as you work it out, using the spudger as a lever to help pry the plug out of the hard drive.

    N B -

  7. bnqAk3aptKmlkJKX

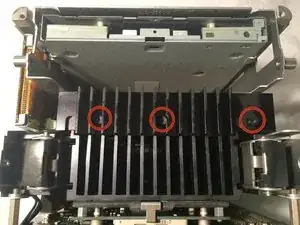

    • Entferne die 3 oberen Schrauben der Festplatte mit einem T8-Bit und entferne den Kühlkörper.

    • Ziehe vorsichtig and der Festplatte um die Seite zu öffnen (die Seite wo keine Kabel an der Festplatte angeschlossen werden können) um die Festplatte zu entfernen.

    • Drehe das Laufwerk um und entferne die Halterungsschrauben der Festplatte mit einem T10-BIt der 2 Schrauben. Baue die Halterung an der neuen Platte wieder ein.

    • Baue die neue Festplatte ein.

Abschluss

Um das Gerät wieder zusammen zu bauen, musst du die Anleitung in umgekehrter Reihenfolge befolgen.

Ryan Chun

Mitglied seit: 24/06/10

1055 Reputation

Ein Kommentar

Strictly speaking, steps 2 through 4 aren’t necessary: you can just unscrew the heatsink from the hard drive, as in step 7, and carefully lift it out (I found that tilting it toward the optical drive and then pivoting it out worked).

bobtheflyingsquirrel -
