Replacing a ZIF Connector Locking Flap

Geschrieben von: Mipam
  • Kommentare: 5
Replacing a ZIF Connector Locking Flap

Schwierigkeitsgrad

Difficult

Schritte

5

Zeitaufwand

5 Minuten

Einleitung

The purpose of this tutorial is to help you replace the keyboard connection cable connector locking flap on a MacBook Pro Retina. It is applicable to all types of ZIF connectors for flexible cables used by Apple. It requires a lot of dexterity and ideally fine tweezers.

  1. XwXpMYR4xvMsdbqC
    XwXpMYR4xvMsdbqC
    mBowHwQ2dZjafuqC

    • A Locking flap with the markings "DDF" and "30d" visible on the top is shown in the first photo. It is positioned in the right direction to be replaced.

    • If the locking flap is positioned the wrong way it is easy to turn it around.

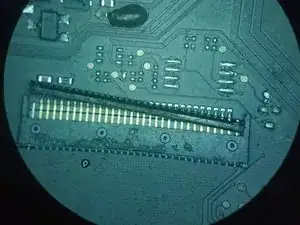

  2. LKGOSGKQFix5U4Hl

    • Lift the back of the locking flap to position it vertical to the ZIF connector.

    • Insert one side of the flap first. A slight resistance will be felt before it is positioned.

    • You have to be very gentle so as not to break it. The use of tweezers and a magnifying glass is recommended.

    • The gold pins of the connectors must fit inside the flap. The "grid" of the flap is therefore positioned between the gold pins and the silver pins.

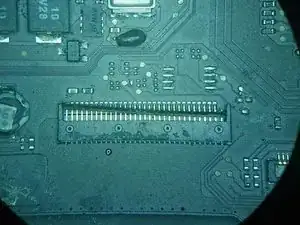

  3. ve5ZyZnKtRy3Isic

    • Gradually insert the flap from right to left.

    • Keep the flap in the vertical position so that it does not come out of its housing.

  4. CngMLGowYkxcI62f

    • Finish by inserting the left side in the same way as the right side.

    • This is a delicate operation. On occasion the flap comes out of the housing. If that happens, starting over is the best option.

    • Finish by pushing the flap as far as possible inside the connector.

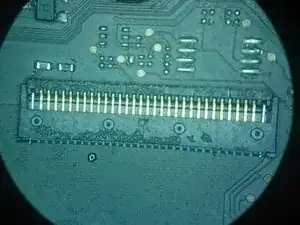

  5. 3m2eXrvNIMVNN5yi
    3m2eXrvNIMVNN5yi
    ULCiphkRg2ySJsjS

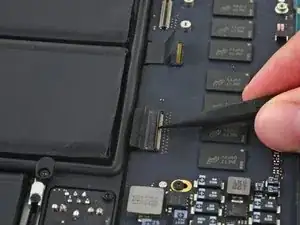

    • Verify that the flap pivots correctly without coming off its axis.

Abschluss

You can now resume reassembly where you left off.

Tinte & Feder

Mipam

Mitglied seit: 20/06/15

742 Reputation

5 Kommentare

Bonjour

Vous pouvez me confirmer que le connecteur ne fonctionne pas sans le clapet ? Je l'ai cassé et le clavier ne marche plus.. J'ai commandé 5 connecteurs pour essayer de remettre le clapet.. Merci

Hichem Ben -

Bonjour. Un connecteur bien enfoncé, avec un bout de scotch pour le maintenir en place pourrait fonctionner, mais il pourrait aussi ne pas fonctionner ou tomber en panne par intermittence. Vous pouvez faire le test, dans l'attente de l'arrivée de vos connecteurs neufs, en sachant que si ça ne maarche plus, cela vient surement de là !

Mipam -

Merci pour votre réponse.

Après avoir cassé le clapet, j'ai essayé d'insérer la nappe et d'allumer, ça ne marche pas car le bouton d'allumage fait partie du clavier.. J'ai maintenu une pression avec mon doigt ça marche pour quelques boutons.. J'attends la pièce pour récupérer uniquement le clapet, j'espère que c à cause de ça (logiquement si) malgré que je n'ai pas compris son réel rôle ce clapet.. Car la nappe me semble touchée les dents du connecteur !

Hichem Ben -

Pour le détail bien enfoncé je n'arrive pas à le faire il persiste 1mm de la partie blanche de la nappe à l'extérieur comme sur votre photo.. Donc le scotch si il servira qu'à maintenir la nappe en place ça ne va pas régler le problème.. Io faut maintenir la pression par le clapet

Hichem Ben -

J'ai réussi à le mettre mais beaucoup de boutons ne fonctionne pas.. Je pense que j'ai abîmé la nappe à force de la manipulé..

Hichem Ben -
