Retina MacBook 2015 Logic Board austauschen

Geschrieben von: Jeff Suovanen

Kommentare: 63

Retina MacBook 2015 Logic Board austauschen

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 Stunde

Einleitung

Diese Anleitung zeigt dir, wie du das Logic Board am Retina MacBook 2015 austauschen kannst. Auf dem Logic Board befindet sich ein Flashspeicherchip , der alle deine persönlichen Daten enthält, du solltest diese Daten, falls möglich, vor der Reparatur kopieren.

Um Schäden an der Hauptplatine zu vermeiden, solltest du, wenn du die Reparatur abgeschlossen hast aber bevor du es einschaltest, es mit Schwachstrom verbinden, indem du einen 5-Watt iPhone Ladestecker und ein USB-S zu USB-A Kabel benutzt. Diese Teile sind nicht bei deinem MacBook dabei, du musst sie vor der Reparatur besorgen.

Werkzeuge

Ersatzteile

Schritt 1

Bevor du weiterarbeitest, ziehe das Netzkabel und schalte das MacBook aus. Klappe das Display zu und lege den Laptop mit der Unterseite nach oben.
Nur für 2015er Modelle: vermeide Schäden am Logic Board und schließe es nach erfolgreicher Reparatur , aber bevor du es einschaltest an eine Niederspannungsquelle an. Benutze dazu ein 5 Watt iPhone Ladegerät und ein USB-C zu USB-A Kabel.
Entferne folgende acht Schrauben, mit denen das untere Gehäuse befestigt ist:
Zwei 1,8 mm P5 Pentalobe Schrauben
Vier 2,9 mm P5 Pentalobe Schrauben
Zwei 6,1 mm P5 Pentalobe Schrauben
Schaue dir beim Ausbau die Lage der Schrauben genau an - sie müssen beim Eindrehen leicht schräg stehen.
Achte darauf, dass bei der ganzen Reparatur die Schrauben gut geordnet bleiben und passe auf, dass jede Schraube genau auf ihren alten Platz zurück kommt, damit keine Schäden am Gerät entstehen.

If, like me, you didn’t have a P5 Pentalope screwdriver but did have one that fits an iPhone.

You can sand down the tip until it’s the right size.

Stuart - 13/04/20

Thank you Stuart! I would never have thought of this and it worked perfectly.

R McP -

Hello,

where do I plug the USB-C to USB-A cable on MacBook MacBook Pro (Retina, 15-inch, Mid 2015)

I can’t any port suitable for USB-c !??

sissi - 05/03/21

My MacBook had P4 pentalobe screws, notP5

Greg Lavardera -

Big thanks to Jeff for such thorough and detailed instructions. This is definitely a more advanced repair so if you're not comfortable with making such repairs, like having experience working on iPhones, computers, etc., you might think twice before attempting. It's very helpful to read all the instructions thoroughly before starting. Plan on 3 to 4 hours—the battery removal along with its adhesive is a real $@$*-show, but totally doable if you followed Jeff's recommendations.

I'll post a few tips in the comments on each step that I think is worth noting but I will mention here one of the trickier steps. ZIF connectors on the flat cables can be a little tricky, especially if you have never done these. Before attempting to do the first one (step 8) review the others in steps 16, 20, and 25. You'll get a better sense of how these little retaining flaps flip up and what they actually look like when you study each photo in each step—they are very tiny and fragile.

Steven Gibson -

Just finished replacing the battery. I followed the directions that came with the battery instead of this guide. In short, Steps 15 to 35 are not necessary. You don't have to completely disassemble the laptop to replace the battery.

Andrew Mohan -

Schritt 2

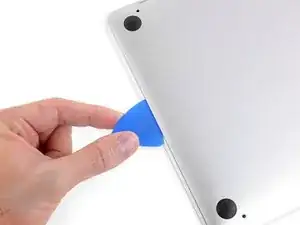

Zwänge deine Finger in den Spalt zwischen dem oberen und dem unteren Gehäuse. Beginne an der Rückseite des MacBooks zwischen den Scharnieren.
Hebe das untere Gehäuse nur ein wenig an, damit Schäden an den Kabeln, die das obere und untere Gehäuse verbinden, vermieden werden.

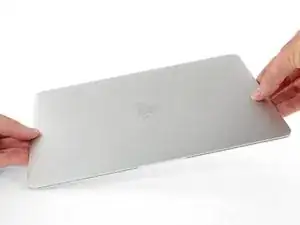

Fasse das untere Gehäuse fest an und hebe es gleichmäßig hoch, bis es sich vom oberen Gehäuse löst.
Möglicherweise geht das Hochheben des unteren Gehäuses schwer. Schiebe, falls nötig, ein Plektrum oder ein anderes ESD sicheres Werkzeug an den Seitenkanten des unteren Gehäuses entlang , um die beiden versteckten Rasten zu öffnen.
Um beim Zusammenbau diese Klammern wieder einzurasten, musst du fest auf die beiden Seitenkanten des unteren Gehäuses drücken (in der Nähe des Plektrums im dritten Bild), bis du es einrasten hörst.

Schritt 3

Halte das untere Gehäuse gut fest und drehe das Gerät mit dem Apple Logo nach oben um.

Schritt 4

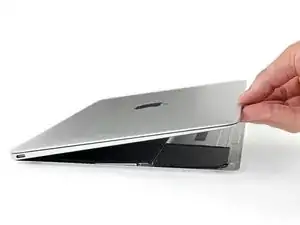

Hebe das obere Gehäuse und das Display zusammen von der Vorderkante her nach oben bis zu einem Winkel von etwa 45° an.
Es ist hilfreich, wenn du das MacBook in dieser Stellung für den nächsten Schritt abstützst.

This step at the suggested height tears the ribbon cable. do step 7 first. carefully

Kiernan - 04/03/19

If you carefully open the display all the way and then lift the upper case, you can let the display rest on your flat working surface. The upper case will be held in place at an appropriate angle by the display hinge.

Mike C -

Schritt 5

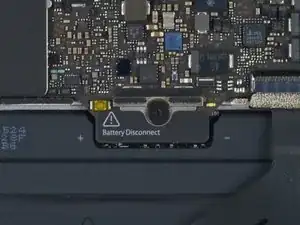

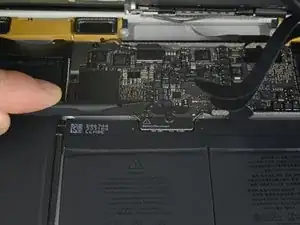

Drücke mit dem flachen Ende des Spudgers die kleine goldfarbene "battery disconnect" Taste und halte sie fest.
Wenn die Einschalt-LED aufleuchtet, dann halte die Taste weiterhin gedrückt, bis die LED erlöscht und lasse sie dann los. Das kann bis zu 10 Sekunden lang dauern.
Wenn die LED nicht aufleuchtet, dann lasse die Taste nach 5-10 Sekunden los. Drücke und halte sie für weitere 5-10 Sekunden und lasse los. Drücke und halte sie zum Abschluss erneut für 5-10 Sekunden und lasse los.
Durch dieses Verfahren wird sichergestellt, dass das MacBook ganz heruntergefahren ist und risikofrei daran gearbeitet werden kann.

Wow okay could someone explain why this is necessary? What happens if you skip this step and simply undo the screw to disconnect the power?

EB Computers - 20/12/20

Removing the screw does not disconnect the power—power comes from the battery terminals contacting the underside of the logic board, and they’re tricky to separate reliably at this stage of disassembly. This step is the safest and easiest way to kill power; don’t skip it.

Jeff Suovanen - 21/12/20

What if I can’t get my LED to power on when reassembling the machine?

greg2b - 18/01/21

Update: Realized my USB-C connector (Step 14) wasn’t properly seated.

greg2b - 25/01/21

Hi what will happen if i skip this step, coz i did tried to power down the battery by pressing small gold button, but no avail. the LED light still there even after more than 5 times press (5-10secs or more) each press.

Dimitri Zaborski -

Did you learn the answer to your question? I'm having the same issue -- I keep pressing the gold button but the battery light stays on.

R McP -

Mi laptop doesn’t turn it on doing that ):

alexisaguinagam26 -

Schritt 6

Schließe das MacBook und lege es mit der Unterseite nach oben hin.

Schritt 7

Hebe die Vorderkante hoch, bis das untere Gehäuse mit einem Winkel von etwa 45° geöffnet ist.
Achte darauf, dass die Flachbandkabel, mit denen das untere Gehäuse immer noch am MacBook angeschlossen ist, nicht beschädigt werden.

Before the IPD flex cable can be removed the battery disconnect button has be held down for up to 10 seconds. If the LED near the battery connector is switched on it shows that there is power going through the logic board from the battery, once the button is pressed and this light goes off the machine is safe to be worked on.

Aaron Dalziel - 12/04/18

Schritt 8

Löse mit einer Pinzette das schwarze Klebeband ab, mit dem der ZIF Verbinder des Trackpadkabels bedeckt ist.

Only peel back the first half of the tape covering the trackpad cable ZIF connector—do not completely remove.

Steven Gibson -

Schritt 9

Klappe vorsichtig den Sicherungsbügel am ZIF Verbinder des Trackpadkabels mit einem Spudger hoch.

This is very tricky indeed - at least on my computer. I failed at this point - having skipped to it as sugested above so as not to stress the ribbons on the other side. The ZIF was not as I expected. They had opened when I pulled up the stick cover and I found I was working on the socket itself. The top edge came adrift after almost no pressure being put on it. The ribon did not come free with gentle pulling though. At that point I put the back on again… waited until the battery recharged a bit and found I had not nroken it after all. I doubt I shall try again. It is much harder to replace than the 15 inch - much…

Simon Anthony - 21/11/19

I’ve just found that I have broken it after all. No keyboard. Bluetooth still works so I can use the machine.

All in all, an expensive mistake. BTW - I did NOT get the kit from IFIXIT - not sold here.

Simon Anthony - 21/11/19

I found “Recognizing & Disconnecting Cable Connectors”

Erkennen und Trennen von Kabelverbindern

useful, esp. for someone who has not used ZIF connectors and retaining flaps before. There are several retaining flaps that need to be opened. The first time is tricky as you need a sense of how much force to apply. I used the flat end of the provided spudger. Apply progressively firmer upward pressure until the retaining flap pops open. The first time is tricky, but straightforward thereafter.

Ki Park - 31/12/20

Mouse back and forth between the two right-side thumbnail photos and you will get a little animation feel showing how these ZIF connectors operate—it's very helpful. Apply light but consistent pressure to pop them up. Helps to go side to side if they're a little stubborn.

Steven Gibson -

Schritt 10

Löse das Flachbandkabel des Trackpads vom Trackpad ab, indem du es vorsichtig durch den Schlitz im Rahmen ziehst.

Schritt 11

Drehe das MacBook vorsichtig herum, so dass das untere Gehäuse flach aufliegt.
Klappe das obere Gehäuse/Displayeinheit etwa rechtwinklig auf und stütze es gegen einen stabilen Gegenstand, so dass du es nicht mehr festhalten musst.
Klebe das obere Gehäuse mit einem Klebeband in der Nähe des Trackpads fest, so dass es sich nicht versehentlich bewegen kann.
Man könnte zwar das MacBook ganz flach aufklappen, dies ist aber nicht zu empfehlen, da die Flachbandkabel beschädigt werden können.

You can open the laptop screen all the way open with it flat in the table (screen facing up) and the keyboard should stay up.

xavierviveros - 20/04/20

Schritt 12

Entferne die einzelne 2,9 mm Torx T5 Schraube, mit der der Akkuanschluss am Logic Board befestigt ist.
Bei 2015er Modellen kann sich eine silberfarbene Erdungsklammer mit zwei Schaumstoffstückchen direkt unter dieser Schraube befinden. Diese könnte sich lösen. Achte darauf, dass du sie beim Zusammenbau wieder einbaust.

the moment you opening macbook case and before any tinkering with connections, you MUST press little yellow button on logicboard, located on the right from battery connector - this will disable all power to the board. You can check by looking at the small led on left side of the battery connector - if there is very faint light, it means that power is still there. After pressing button light should go off. Removing screw is not necessary at all, and like I said - you MUST disable power before any touching to connections etc.

DigiHead - 25/02/18

Where it says

“2015 models have a silver grounding clip with two foam pads directly under this screw“

I have a 2015 MacBook & the grounding clip is not there!

I’m using this guide to investigate why there are lines on screen or darker screen at certain angles of opening it. Also a background ghosting effect on screen too.

No obvious damage or loose connectors so wondered if the lack of grounding clip can cause these symptoms?

Anybody out there know?

nijafe -

Either buy the clip and check, or replace the screen (or LB), but the macbook would more likely not start if there is a missing grounded connection, depending on what is being grounded.

Sean -

Schritt 13

Als zusätzliche Sicherheitsmaßnahme kannst du den Akku physisch trennen, indem du ein Akkuisolierstück zwischen Logic Board und Akkuanschluss einsetzt.

I HAD TO DO THIS TWICE. After replacing the battery while following this guide to a 'T', the battery was not being recognized by the logic board. Strangely, with the power unplugged it would still light up the screen and tell me the battery was at a critical level, but it would not boot. Resetting the SMC had no effect. I thought I killed my computer or got a bad battery, so as a last ditch effort I re-opened the case, pressed the battery disconnect button, removed the screw and inserted the battery separation tool again to Physically Disconnect the battery from the mainboard. After about 5 minutes I then removed the tool and reassembled everything, plugged in via 5v iphone charger and USBA-C cable again and LO, the battery is now reporting correctly, charging correctly and allowing me to boot on its power .

Neil Schultz - 25/04/22

Schritt 14

Entferne die beiden Schrauben, mit denen die Halterung des USB-C Anschlusskabels befestigt ist:
1,1 mm Tri-Point Y00 Schraube
Bei manchen Modellen kann es auch eine Kreuzschlitzschraube sein.
3,5 mm Torx T5 Schraube

This was oddly the hardest part. That Tri-Point screw just wouldn’t budge! I had to sand the end of the only Tri-point screwdriver I had in the end to get it to fit.

Stuart - 13/04/20

Be sure to get the metal plate under the chip near where the PT5 screw is before tightening

abscate - 29/09/20

I should have read the comments before using the provided 1.1 mm Tri-point Y00 bit. I almost stripped the screw but was able to use a small flat head bit to open the screw.

Ifixit: you may want to update this part in the instructions. Not everyone reads the comment section, esp. when it comes to specification of bits which is basic and must be accurate. This is one of the more critical ones in the procedure that can easily go south. The rest of the instructions are excellent.

Ki Park - 31/12/20

early 2015 model here. I’ve used a Y1.5 with cautiously applied down force.

beaudry.ian - 25/01/21

My 2015 had a 2.5mm Y screw not a Y000.

Michael Bonney - 05/02/21

Adding to the helpful comments above, on replacing the 1.1mm tripoint screw, I found the the magnetism of the nearby speaker coil overcame that of the driver and would draw the screw away or the combo of forces would fling it out of the work area! After fiddling with it for too long, I used some of the battery adhesive removed earlier to attached the screw to the driver. Wax would probably work better if I’d had some.

jefflyons - 22/04/21

I used the PH00 head to unscrew what they call the “1.1 mm Tri-point Y00 screw”, NOT the Y00 head, and it unscrewed perfectly fine.

Grace Escamilla -

Agreed, my screw was a PH00.

stephen delaney -

Schritt 15

Heble die Halterung des USB-C Anschlusskabels vom Logic Board hoch und löse sie ab.
Um dieses Kabel wieder anzuschließen, musst du erst die Metallhalterung passend über die Schraubenlöcher legen und dann in der Mitte herunterdrücken. Achte darauf, dass sie korrekt sitzt, sonst kann der Stecker beschädigt werden.

Emphasis on aligning the bracket correctly. What the pictures do not show is that underneath the flat part of the metal bracket (the area between the two screw holes) is a connector that needs to be accurately aligned. Aligning the two screw holes does not imply that the connector is seated correctly.

After I re-assembled my 2015 MacBook power would not come on. I thought I had damaged the logic board despite being careful and following instructions. Diagnosing the problem took a while. Retracing the steps and focusing on power supply I was able to determine that the metal flap which hides the connector underneath had not made proper contact.

What I did was to use a finger to get a tactile feel for the connector underneath the metal bracket aligning properly and then press down vertically when it seemed to be aligned. It’s a subtle tactile feel. After re-doing this step, I got power back. Be careful not to damage the connector as noted in the instructions.

Ki Park - 31/12/20

Good tip. It’s so easy to damage these fragile connectors by forcing the plug in and reattaching the mounting plate screws

Peter Newman -

Schritt 16

Klappe den Sicherungsbügel am ZIF Verbinder des Flachbandkabels zur Platine der Kopfhörerbuchse mit dem Spudger auf.

Schritt 17

Löse das Flachbandkabel zur Platine der Kopfhörerbuchse, indem du es gerade aus dem ZIF Verbinder nach hinten ziehst.
Richte das Flachbandkabel beim Zusammenbau so wie gezeigt aus, sodass die Seite mit den weißen Streifen zu dir zeigt.

hey my macbook do not have sound after replacing the topcase, i did connect everything like here you did, also I did the reset of PR and NVRAM. What Can I check more? simply when I open the OS, there is no audio device at all

dkflu - 16/07/19

The audio jack cable is a bit of a pain to reinsert. I found if I turned the screen and the bottom on its side, like an open book, I had much better orientation and it was much easier to insert.

Steven Gibson -

Schritt 18

Ziehe das Klebeband vom Displaykabelstecker mit einer Pinzette zurück.

Schritt 19

Es kann sein, dass der metallene Sicherungsbügel am Displaykabelstecker aufklappt, und am Klebeband festhängen bleibt.
Wenn das so ist, dann musst du den Sicherungsbügel mit dem flachen Ende des Spudgers nach unten halten, während du mit der Pinzette das Klebeband ablöst.

Schritt 20

Klappe den Sicherungsbügel auf dem Displaykabelstecker mit dem flachen Ende des Spudgers hoch.
Halte ihn möglichst vom Klebeband fern, sonst er kann daran festkleben. Dann wird das Ablösen des Kabels schwieriger.

Schritt 21

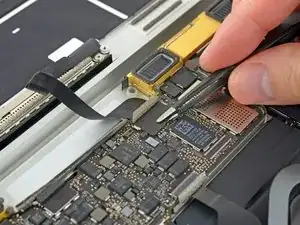

Schiebe vorsichtig das flache Ende des Spudgers unter das Displaykabel, um es von der Klebeverbindung zum unteren Gehäuse zu trennen.
Achte darauf, dass das Kabel nicht beschädigt wird. Wenn es sich nicht leicht ablösen lässt, dann erwärme das Kabel und/oder das Gehäuse direkt darunter mit einem Haartrockner oder einen iOpener. Der Kleber wird dadurch aufgeweicht und du kannst es noch einmal probieren.

Schritt 22

Ziehe das Displaykabel vorsichtig gerade aus seinem Anschluss heraus und löse es ab.
Schließe gleich danach den Sicherungsbügel.
Beim Zusammenbau muss der Sicherungsbügel zugeklappt sein. Setze das Kabel mit den Goldkontakten nach unten korrekt auf und schiebe es vorsichtig in den Anschluss hinein. Achte darauf, dass das Kabel nicht geknickt oder sonstwie beschädigt wird. Wenn es richtig sitzt, sollten die Vertiefungen an den Seiten nicht mehr sichtbar sein.

A step was skipped. You have to flip up the metal locking tab on the socket before the cable can be removed. See the photo.

Vin Coniglione - 15/12/20

And be careful when re-inserting the connector. One end of the two indentations got a little bent (I did not notice) which resulted in a black screen when powering up. I used a heat gun (low setting) to separate the cable from the labtop housing. When re-assembling, first insert the connector (after closing the metal flap as instructed), verify that it’s properly seated, then re-attach the rest of the cable to the laptop housing. In the first try, I first re-attached the cable to the housing, then tried to insert the cable connected into the metal socket. Because of a lack of slack, the cable connector at one end got bent slightly. After identifying the problem, I had to straighten it/unbend out using my fingers. Hence it is easier to insert the connector first, then attach the rest of the cable to the laptop housing.

Ki Park - 31/12/20

Black screen upon reboot:

Inserting the display ribbon cable into it’s contact without closing the metal flap before reassembly will result in a black screen.

Charlene Lizut -

Schritt 23

Trenne die untere von der oberen Gehäuseeinheit.

Schritt 24

Die ZIF Verbinder des rechten Lautsprecherkabels und des Kabels zur Platine der Kopfhörerbuchse sind mit Klebeband bedeckt. Ziehe es mit einer Pinzette ab.

Removing the logicboard must be safer way, but battery replacement can be accomplished if you skip here to step 32, and omit 36.

Aki Mochi - 12/12/20

I'm not sure removing the logic board is safer, you have many more opportunities to break something. I left it connected but removed the screws so I could maneuver the battery underneath. Faster and safer imo.

maccentric -

Schritt 25

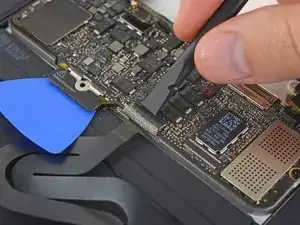

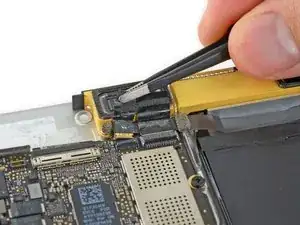

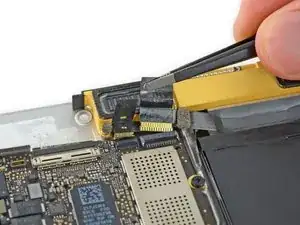

Klappe mit der Spudgerspitze die beiden Sicherungsbügel an den ZIF Verbindern hoch.

Schritt 26

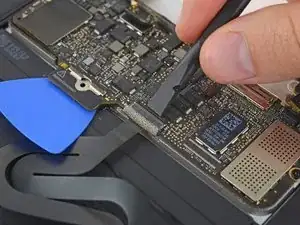

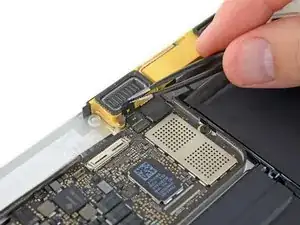

Ziehe vorsichtig die beiden Stückchen Klebeband zurück, die du eben grade gelöst hast. Dadurch lösen sich die beiden Flachbandkabel.

Schritt 27

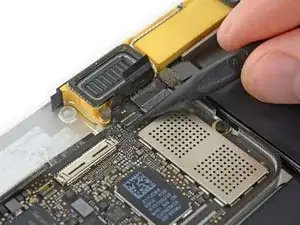

Löse das Stück Schaumstoff auf den beiden Antennensteckern mit der Spudgerspitze ab.

Schritt 28

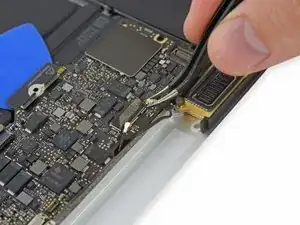

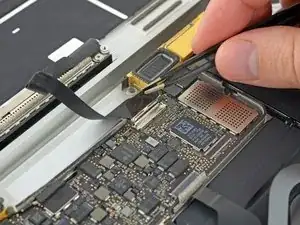

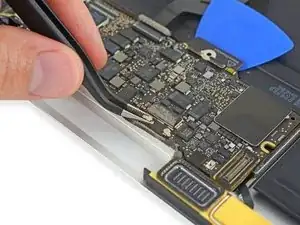

Hebe den ersten Antennenstecker mit einer Pinzette gerade nach oben und löse ihn aus seinem Anschluss heraus.
Die Antennenstecker und -anschlüsse sind sehr empfindlich. Achte darauf, dass du nur den Stecker hochhebst und nicht den Anschluss. Heble nicht unter dem Kabel und belaste es nicht unnötig.

The supplied tweezer is no good. You need one with grooves as shown in the picture. When re-inserting the antenna connectors, make sure that they are seated properly before pushing down. If you have magnifying equipment, use that to get visual confirmation. I used tactile feedback from my fingers to discern proper alignment. Try not to force it.

Ki Park - 31/12/20

I used the tweezers provided by iFixit. I struggled with both connectors and finally managed to disconnect both, but when I came back to reconnect them, I realized that both connectors on the logic board were loose. Long story short, it turns out that my little exciting adventure changing the battery cost me $530 to send it for repair at Apple Care. I am quite good at troubleshooting Mac and used to work for Apple for many years. This one step is more dangerous than it seems, because you can end up like me, without wifi on your mac. Honestly, for those who think they can do it, think twice. You can thank me later…

Arthur Liegeois - 28/01/21

For me this step was the only point where I had a bit of trouble. The supplied tweezers were not the best for disconnecting the antenna connectors as Ki Park points out already. In my case the outer ring of one of the connectors on the logic board bended slightly. It bended back in place during assembly and the wifi works as normal again after the repair. It is very tricky though, really be careful in this step and use other tools as necessary.

Arie Machgeels van Ziel -

BY FAR THE MOST DANGEROUS PART OF THE JOB!. I broked one connector and spent an hour with high powered magnifiers to try a repair. Wasted an hour on this. Id suggest leaving the logic board in place if possible

Crisis Guy -

I had no problem with this. The key is to come toward the connectors from the opposite direction from that shown in the photo. Easier to grip the connector.

david -

I broke one. Looking back, it may have been safer to detach the motherboard from the case before disconnecting the antenna, as it allows more angles to access them. 😢

bredelet -

F. I broke one

Ried Cartwright -

I actually put one of the tweezer tines under the connector and used it as a lever gently to pop the antenna connector off the housing. Worked well, but I had to be super careful not to break anything.

Woodward Price -

These connectors are incredibly finicky to reinstall. Precise alignment is critical. You can sort of get a sense of when the connectors are properly aligned by trying to slide them side to side with your finger, but mostly it's a case of trial and error. Don't apply excessive force because you risk damaging the edges of the connectors. When properly aligned they don't exactly click, but you do feel them go in.

nigel -

DO NOT REMOVE THESE. As others have stated these are fragile and finicky to remove and reinstall. Instead, leave them intact and lift up the logic board at a 70 to 80% angle. Use a piece of tape secured to the bottom edge of the computer and the top edge of the logic board to hold it up and out of the way. If you are diligent, you can remove the batteries without touching or messing with the logic board. Use caution, don't get too overzealous, take your time.

Steven Gibson -

Schritt 29

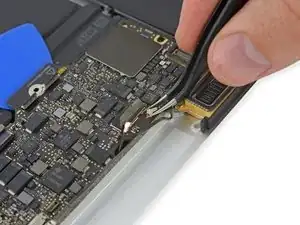

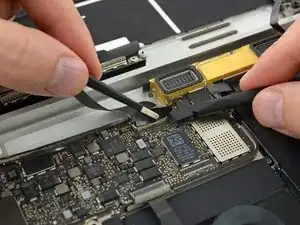

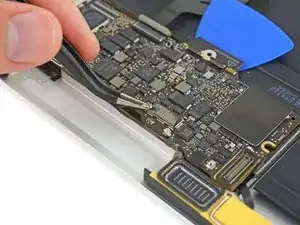

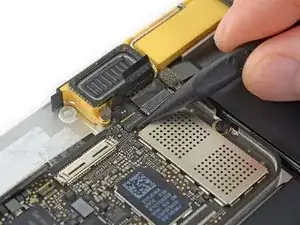

Hebe den zweiten Antennenstecker mit einer Pinzette gerade nach oben und löse ihn aus seinem Anschluss heraus.
Die Antennenstecker und -anschlüsse sind sehr empfindlich. Achte darauf, dass du nur den Stecker hochhebst und nicht den Anschluss. Heble nicht unter dem Kabel und belaste es nicht unnötig.

Broke a connector. Now what?

chrisadams - 03/05/20

BEWARE - there are no instructions on how to reassemble this. It goes to step 52 - battery installed and that is it. Easy to pull out, almost impossible to put back in afterwards. So STUDY this to get an idea of how to reattach.

Kyle Swafford -

Schritt 30

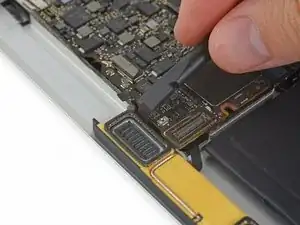

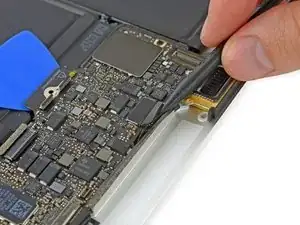

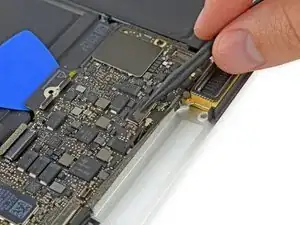

Hebe den Stecker am linken Lautsprecherkabel gerade nach oben und löse ihn vom Logic Board ab.

Reassembling NOTE. The left speaker cable needs to be below the logic board when screwing in the right screw. Otherwise you will have to backtrack.

Kyle Swafford -

Schritt 31

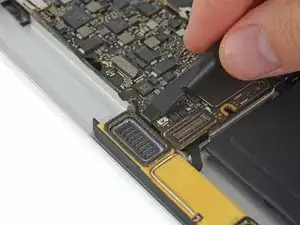

Klappe den Sicherungsbügel am ZIF Verbinder des Trackpadkabels mit einem Spudger hoch.

Schritt 32

Ziehe das Trackpadkabel vorsichtig aus seinem Anschluss heraus und löse es vom Logic Board ab.

Once the logic board has been replaced, when following these instructions in the reverse order it should be pointed out that the all the flaps are flipped down. A distracted person might try to force in the flat connector before realising that he has to flip up the flap of the new logic board.

Davide Dante - 23/09/19

Schritt 33

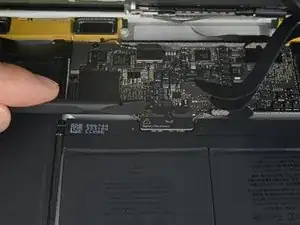

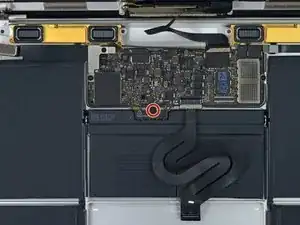

Entferne die einzelne 3,5 mm Torx T5 Schraube, mit der das Logic Board am unteren Gehäuse befestigt ist.

Schritt 34

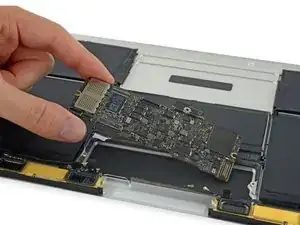

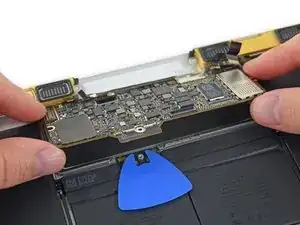

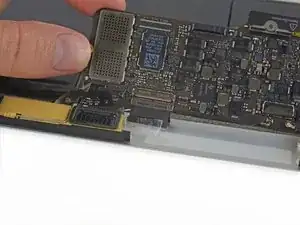

Klappe die Vorderkante des Logic Boards hoch.
Fasse das Logic Board nur an den Kanten an.

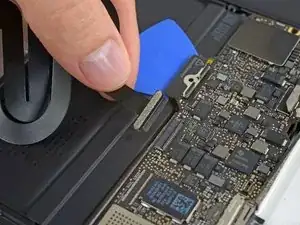

Hebe das EMI Band hoch, mit dem das Logic Board am unteren Gehäuse befestigt ist, und löse es ab.
Das Band lässt sich leichter ablösen, wenn du es mit einem Haartrockner oder einem iOpener erwärmst.
Bringe das Band beim Zusammenbau wieder sicher an.

“Reattach the tape securely during reassembly.”

In my case the tape did not stick properly to the lower case anymore and also came a bit loose from the logic board. Nonetheless my macbook works fine after the repair, so I'm not sure how important the EMI tape is. If I experience problems in the future I might open the macbook up again and check the tape and perhaps reattach it better with some new glue. There is probably special glue needed, so I'll look into that when it becomes an issue.

Arie Machgeels van Ziel -

Schritt 35

Entferne das Logic Board.

If you are replacing the logic board once the machine has been rebuild the 2015 model has to have a 5W power adapter plugged into the machine first before the full 29W power supply otherwise there is a risk of damaging the logic board. Once the power is supplied the battery disconnect LED will switch on and once this has occurred you can remove the 5W and supply the machine with the full 29W power adapter.

Aaron Dalziel - 12/04/18

While it’s true that the internal documentation specifies this for a 2015, after frying 2 motherboards with a normal charger, I spoke with the engineers and they told me that this also applies to 2016 and 2017 macbook main logic boards. I say- It can’t hurt to try to wake them up with a 5 watt charger first! Please take 5 minutes to save your motherboard.

Noah - 04/03/21

Abschluss

Um das Gerät wieder zusammenzubauen, folge der Anleitung in umgekehrter Reihenfolge. Um Schäden an der Hauptplatine zu vermeiden, solltest du, wenn du die Reparatur abgeschlossen hast aber bevor du es einschaltest, es mit Schwachstrom verbinden, indem du einen 5-Watt iPhone Ladestecker und ein USB-S zu USB-A Kabel benutzt.

Tinte & Feder

Jeff Suovanen

Mitglied seit: 06/08/13

407156 Reputation

3 Kommentare

While this may be difficult for some, a little patience and a light touch make this easier than it first appears.

Steve - 10/04/20

successfully change my motherboard..Thanks for the guide

hanifah jusoh - 11/06/20

Good Guide, easy to follow. Well Done!

Marco Mancin -
