Saeco Exprelia Dichtungen in der Brühgruppe tauschen

Geschrieben von: VauWeh
  • Kommentare: 4
Saeco Exprelia Dichtungen in der Brühgruppe tauschen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

Keine Schätzung

Einleitung

Die Dichtungen in der Brühgruppe sind stark belastet. Besonders der große O-Ring am Kolben muss von Zeit zu Zeit getauscht werden. Hier wird gezeigt, wie das geht.

Hinweis: Hier wird die fast baugleiche Brühgruppe einer Saeco Minuto gezeigt, die Bilder können sich ein wenig unterscheiden. Das Verfahren ist aber gleich.

  1. 5x3dXMvK6fsBPEhR
    5x3dXMvK6fsBPEhR
    ETX6RHSt3VkgUrOw

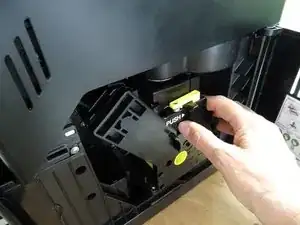

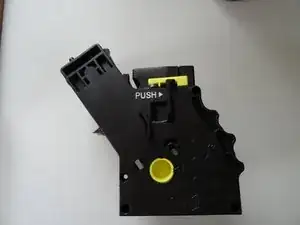

    • Öffne die Seitenklappe und entnimm die Brühgruppe.

  2. rZNYBALtbIFWUrNv

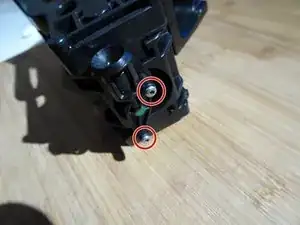

    • An der Oberseite der Brühgruppe befindet sich der Auslauf für den heißen Kaffee. Er ist mit zwei Schrauben befestigt. Darunter ist das Cremaventil. Es besteht aus einer Feder und einer kleinen Glaskugel. Achte beim Zusammenbau darauf, dass die Feder mit dem dünnen Teil auf der Glaskugel liegt.

    • Drehe die beiden Torx T10 Schrauben am Cremaventil heraus.

    • Hebe das Ventil ab, achte auf die Feder und die Glaskugel.

    Can you tell me how the glass ball and spring are to be inserted? They fell off so I want to make sure if I put them back properly. Should the glass ball be in contact with the small piece with the 2 screws or the brewing unit (the latter makes more sense to me)

    mathieu assemat -

    Brewing piston - glas ball - spring - cover with screws. Pay attention to the spring: the thinner end shows towards the ball. The function of the ball is a “Aroma-Valve". The hot Coffee flows through the hole in the piston and has to bypass the spring-loaded ball, which therefore vibrates, thus producing the “crema".

    VauWeh -

  3. 2qQE14iDyRxZrOtg

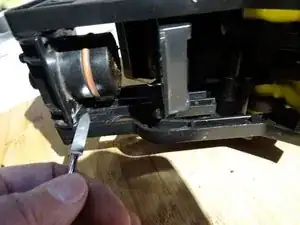

    • Der obere Kolben wird mit vier Sperrklinken im Rahmen festgehalten. Drücke die Sperrklinken mit einem Spatel herunter , dann kannst du den Kolben nach unten herausschieben.

    • Wenn du nur die Dichtung wechseln willst, kannst du das tun und hier aufhören. Eine Wartung der ganzen Brühgruppe ist aber sehr empfehlenswert.

    • Schraube die Torx T10 Schraube am Brühsieb heraus und nimm das Brühsieb ab.

  4. KpAlt4uMmvAHFl1u
    KpAlt4uMmvAHFl1u
    eLp3k43uMJRoFW6S
    AcBIqHytQjGOEwuY

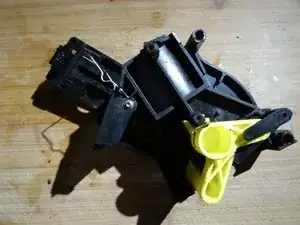

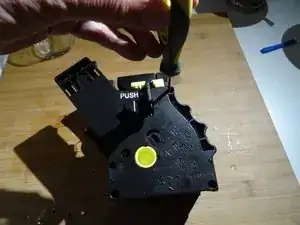

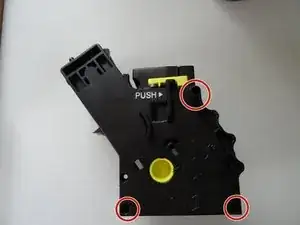

    • In drei tiefen Sacklöchern befinden sich die Torx T10 Schrauben, die beide Seitenteile der Brühgruppe zusammenhalten. Drehe sie heraus und nimm das obere Seitenteil ab.

    Hallo! Gibt es nur ein Gummi das man wechseln kann an der gesamten Brüheinheit?

    MFG! Ingo

    Kai Ingo Heidbüchel -

    Der große o-ring am Kolben ist natürlich besonders wichtig. Dann eventuell noch der kleine am Einlaufstutzen, ein zweiter an der Innenseite des Einlaufstutzens. Oben am Cremaventil ist ein etwas größerer, und ganz schwer zu erreichen der innen um die Kolbenstange. Aber wirklich wichtig sind die beiden erstgenannten. Man findet diverse Dichtungssets, z.B. das hier.

    VauWeh -

  5. OlPEtGbyANlKeHU4
    OlPEtGbyANlKeHU4
    53NPtc5uyYmUuwvB

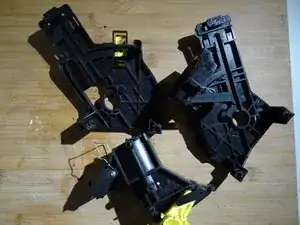

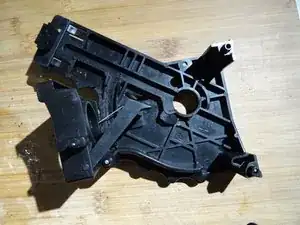

    • Nun kannst du die Brühgruppe in ihre drei Hauptbestandteile zerlegen: die Brühkammer und die beiden Seitenteile.

  6. iwFtwsueG3Kj6uyU
    iwFtwsueG3Kj6uyU
    SiIQknQsOcCaEk2N

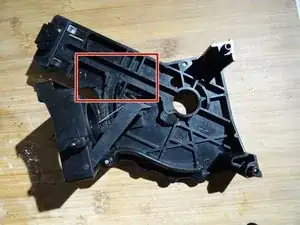

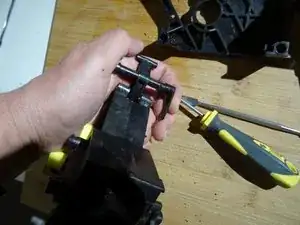

    • Den unteren Kolben kann man aus der Brühkammer herausschieben, wenn man den Umlenkhebel mit einem Schraubendreher aus seinem Lager herausschnappen lässt.

    • Reinige alle Teile gut in heißem Wasser mit Maschinenspülmittel.

    • Fette die beweglichen Teile mit etwas lebensmittelechtem Silikonfett. Vergiss dabei nicht die Laufbahnen in den Seitenteilen.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
