Saeco Exprelia Funktionsventil austauschen

Geschrieben von: VauWeh
  • Kommentare: 7
Saeco Exprelia Funktionsventil austauschen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

Keine Schätzung

Einleitung

Das Funktionsventil befindet sich an der linken Geräteseite am Wassertank. Es kann undicht werden, dann tropft das Wasser seitlich links in der Mitte der Maschine heraus. Der Austausch ist recht einfach.

  1. RfOMbEAQLLQIefAu

    • Entferne alle Anbauteile wie Wasserbehälter, Brühgruppe, Abtropfschale.

    • Entferne alle Kaffeebohnen aus dem Bohnenbehälter.

    • Niemals vergessen: Ziehe den Netzstecker!

    • Unten an der Rückseite befinden sich zwei Torx T10 Schrauben. Drehe sie heraus.

  2. hELVOKfv1ExoJMTV

    • Ziehe die Rückseite unten etwa 1 cm heraus und drücke sie nach oben, bis sie sich ablöst.

  3. 4itMKWQSnOnsUqWv
    4itMKWQSnOnsUqWv
    ot53k5KBEc1RhSf3

    • Löse die fünf Torx T10 Schrauben an den markierten Stellen.

    • Der rückseitige Rahmen besteht aus drei Teilen. Hebe zunächst das obere, dann die beiden seitlichen Teile heraus.

  4. ZPnUi66wqxwndfZ6
    ZPnUi66wqxwndfZ6
    W4ctPpdIwvAeLTYZ
    iG5PXcI4EVBCZGKW

    • Klappe den Bohnenfachdeckel hoch und löse die Torx T10 Schraube.

    • Klappe den Wasserfachdeckel auf und löse die Torx T10 Schraube.

    • Der Deckel ist mehrfach eingerastet. Löse vorsichtig die Rasten und hebe den Deckel ab.

    • Hinweis: wenn du nur noch die linke Abdeckung am Wasserfach ablösen willst, genügt es, wenn du die Abdeckung etwas lockerst und etwa 2 cm hochhebst.

    War sehr gut beschrieben. Konnte alles gut nachvollziehen. Nur das Ausrasten des Deckels war etwas schwieriger. Ein Kabel was nicht mit erwähnt wurde , war am Deckel befestigt. Wozu? Vielen Dank.

    Wolfgang Reimann -

    how is it ‘locked in place 3times and where are the catches?

    Martin Klest -

    Look at picture 3

    VauWeh -

  5. VSxlyD1ekAikldWP

    • Öffne die vordere Zugangstür.

    • Hebe die obere Abdeckung etwa 2 cm hoch, bis du die Schraube rechts oben grade erreichen kannst.

    • Drehe die Torx T10 Schraube heraus.

  6. bODAWHeEfGDHaLsb

    • Hebe die obere Abdeckung etwas nach oben und schiebe die seitliche Abdeckung nach oben heraus.

    Leider kann ich das Bild nicht hier rein setzen. Werde es versuchen über bzw bei mein Account zu setzen.

    Armin Moll -

    Das geht nicht,weil die links unten an der Ecke blockiert .Da ein Stück der Abdeckung link noch vorhanden ist das die Blockade macht.

    Armin Moll -

  7. 6jm5yan6YXkpw3lI

    • Das Funktionsventil ist gut an der linken Seite zu erkennen. Wenn es äußerliche Kalkspuren zeigt, ist es vermutlich undicht. Prüfe zunächst, ob nur der obere Anschluss nicht gut dichtet.

    • Ziehe die Metallklammer am oberen Anschluss heraus.

    • Hebe nun behutsam das obere Anschlussstück heraus. Überprüfe den Dichtring, ersetze ihn wenn möglich.

    • Der Schlauch ist mit einer Oetiker-Klemme befestigt. Zum Öffnen muss sie zerstört werden. Ersetze sie später durch einen geeigneten Schlauchbinder. Kürze den Schlauch etwa um 1 cm.

    • Baue das Ventil wieder zusammen und prüfe, ob es jetzt dicht ist. (Vorsicht, die Kabel liegen offen). Wenn nicht, musst du es austauschen.

    Die Linke seitliche abdeckung kann ich nicht nach hinten herausziehen da sie vorne unten an der Ecke rechts blockiert.

    Armin Moll -

    Vorsichtig mit einem Plastikwerkzeug hebeln?

    VauWeh -

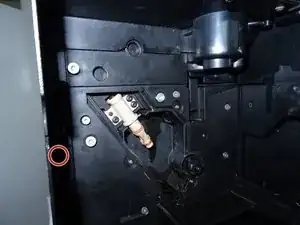

  8. 51LWphI4eyAApJju

    • Drehe die Maschine so, dass sie mit geöffneter Tür mit der Vorderseite zu dir steht.

    • Links in der Mitte befindet sich eine Kreuzschlitzschraube. Drehe sie heraus. Jetzt kannst du die Befestigungsschraube am Funktionsventil erreichen.

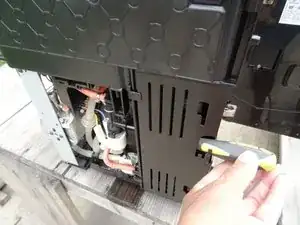

  9. SQZLq6swREDVcmVQ
    SQZLq6swREDVcmVQ
    tK1LdGJbfifbQL3X

    • Setze einen Torx T10 Schraubendreher durch das eben geöffnete Schraubenloch und drehe die Befestigungsschraube am Funktionsventil heraus.

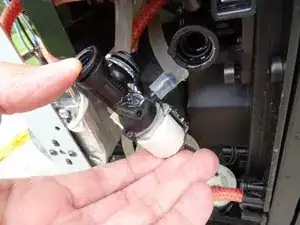

    • Du kannst das Öffnen der Oetikerklemme vermeiden, wenn du - wie hier gezeigt - die Klammern am Anschlussstutzen ziehst und die Stutzen am Neuteil tauschst.

    • Ziehe die Metallklammer für den rückseitigen Anschluss ab und löse das Ventil behutsam heraus.

    • Ziehe die beiden Flachstecker ab.

    • Löse alle Schlauchanschlüsse, auch die auf der Rückseite.

    • Das Ventil ist frei.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
