Saeco Moltio Erhitzer tauschen

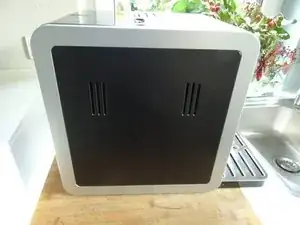

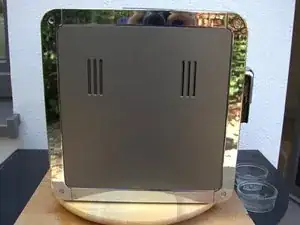

Kontrolliere zuerst, welches Modell du vor dir hast: ist der Zierrahmen aus verchromten Metall (Bild 1) oder aus metallisiertem Kunststoff (Bild 2). Im ersten Fall benutze diese Anleitung, im zweiten Fall benutze diese Anleitung. Kehre dann wieder hierher zurück.

Falls die Trägerplatte für den auswechselbaren Bohnenbehälter schon entfernt ist, kannst du diesen Schritt überspringen.

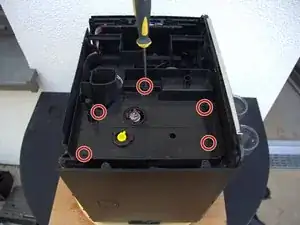

Die Trägerplatte ist mit fünf Torx T10 Schrauben befestigt. Drehe sie heraus.

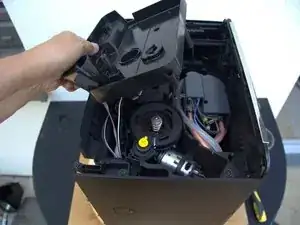

Hebe die Trägerplatte nach oben heraus und lege sie auf das Gerät.

Hebe die Platte nicht ganz heraus. Sie ist noch mit einem Sensorkabel verbunden. Das Kabel muss nicht unbedingt abgelöst werden.

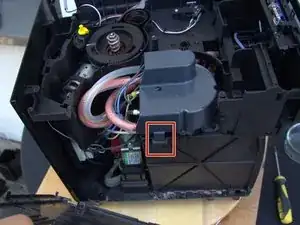

Nun ist der Durchlauferhitzer gut zu erkennen. Er ist noch unter einer grauen Kunststoffabdeckung versteckt. Die Abdeckung ist mit zwei Rasten befestigt.Die auf der Rückseite ist etwas schwer zugänglich.

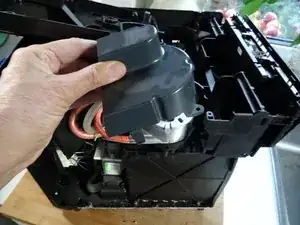

Drücke die Rasten mit dem Finger nach innen und hebe die Abdeckung ab.

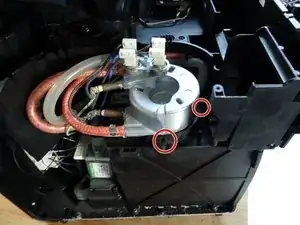

Der Halter des Durchlauferhitzers ist mit drei Torx T10 Schrauben befestigt. (Die dritte ist hier vom Erhitzer verdeckt). Drehe sie heraus.

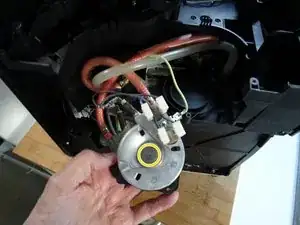

Der Erhitzer ist mit einer Torx T20 Schraube an der Trägerplatte befestigt. drehe sie heraus.

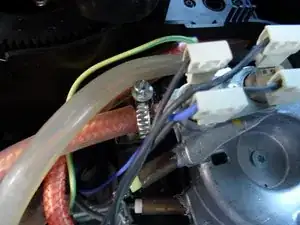

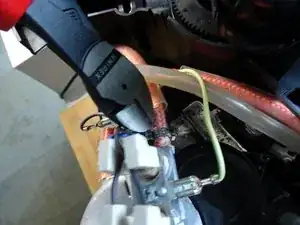

Die Oetiker-Klemmen an den Schlauchanschlüssen müssen mit einem Seitenschneider aufgeschnitten werden.

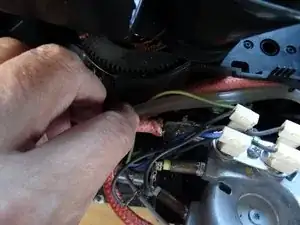

Ziehe dann die Schläuche ab.

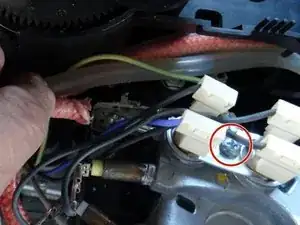

Drehe die Kreuzschlitzschraube #2 am Halter der Thermoschalter heraus.

Hebe den Halter und die Thermoschalter ab.

Ziehe die Flachstecker an den Heizungsanschlüssen ab.

Trage am Austauschteil Wärmeleitpaste auf und befestige den Halter und die Thermoschalter.

Stecke die Flachstecker für die Heizung auf.

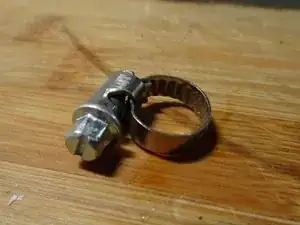

Beim Zusammenbau können die Oetiker-Klemmen durch einen 9 mm Schlauchbinder ersetzt werden.
