Saeco Royal Überdruckventil revidieren

Alle Anbauteile wie Wassertank Brühgruppe Tropfschale etc. entfernen

Der Bohnenbehälter ist mit zwei Schrauben befestigt. Lösen und abheben.

Unter dem Bohnenbehälter liegt ein schwarzer Gummideckel, den man einfach abheben kann. Eine große Öffnung wird frei.

Der Versteller des Mahlwerks muss gelöst werden. Position markieren oder fotografieren. Bei diesem Typ ist er durch eine Schraube fixiert, bei anderen ist er nur gesteckt.

Hier sind zwei Schrauben, die entfernt werden müssen.

Die Schrauben befinden sich auf der Unterseite der Abdeckung. Bei diesem Typ hier sind es insgesamt vier Schrauben die gelöst werden müssen.

Die Haube kann nun abgehoben werden: zuerst an der hinteren Seite links und rechts anfassen und etwa 10 cm nach oben heben. Das klemmt manchmal etwas.

Dann die Schläuche die zum Wassertank führen abschieben. Eventuell noch einzelne Kabel abstecken, (z.B. den gelb-grünen Schutzleiter) später bloß nicht vergessen!

Dann kann die Haube nach schräg vorne weggezogen werden, sie gleitet dabei über den Heißwasserablauf.

Die meisten Reparaturen lassen sich auch durchführen, wenn die Haube noch teilweise aufliegt, sie braucht dann nicht komplett abgenommen werden.

So sieht der ausgebaute Thermoblock aus. Dieser hier war 14 Jahre alt und an verschiedenen Stellen undicht.

Ein Blick in die offene Maschine. Der Thermoblock ist unter einem "Spaghetti" von Kabeln und Schläuchen versteckt.

Nummeriere zur Sicherheit die Kabelstecker an der Elektronik durch. Du musst wahrscheinlich nur den etwas verborgenen Stecker Nr 14 an den beiden grünen Kabeln ganz unten und den Stecker Nr 7 am blauen Kabel oben abziehen.

Der Thermoblock ist nur mit zwei Kreuzschlitzschrauben an der Wand hinter der Brühgruppe befestigt.

Drehe die beiden Schrauben heraus.

Hebe den Thermoblock heraus und lege ihn auf der Maschine ab.

Ziehe die Klammer am Schlauch zum Dampfventil ab.

Ziehe den Schlauch heraus.

Löse die Metallhalterung der Thermosicherung ab. (Hier stark verrostet).

Ziehe erst die Klammer, und dann den zweiten Druckschlauch am Thermoblock ab.

Ziehe den Stecker mit den beiden grauen Kabeln vom Thermoschalter ab.

Das blaue Kabel vom Thermoblock führt zum Stecker an der Elektronik, der hier mit 7 markiert ist. Da der Stecker am Thermoblock zu sehr festsaß, wurde dieser Stecker herausgezogen.

Die Inbusschraube, welche die Halterung der beiden Thermofühler festhält, ließ sich nicht leicht öffnen.

Deswegen wurde der Stecker an der Elektronik mit den beiden grünen Kabeln herausgezogen. Er trägt hier die Markierung 14 und ist ganz unten an der Elektronik.

Ziehe den Stecker mit dem gelb-grünen Erdungskabel vom Supportventil ab.

Fädle die grünen und das blaue Kabel heraus.

Der Thermoblock ist frei. Hebe ihn aus der Maschine heraus.

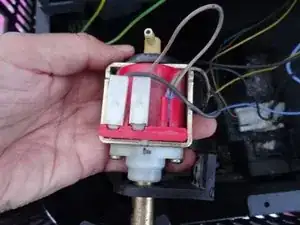

Hier die Pumpe von oben, eine Ulka EX5 mit 230V. Sie ist in Gummiformstücken gelagert.

Ziehe den Silikonschlauch am hinteren Winkelstück ab.

Falls noch nicht geschehen: Ziehe die Klammer am Druckschlauch vom Überdruckventil ab. Löse dann denn Druckschlauch.

Ziehe die gewinkelten Gummiformteile aus ihren Aufnahmen am Boden heraus.

Hebe die Pumpe mit den Gummiformteilen aus der Maschine heraus.

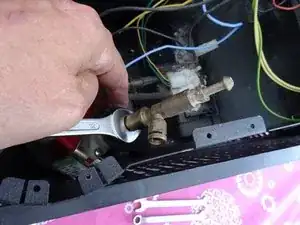

Schraube das das Überdruckventil mit zwei Gabelschlüsseln SW 10 und 13 ab.

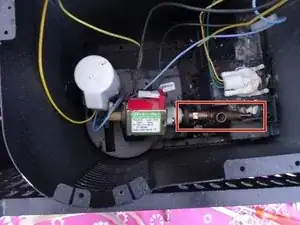

Die Pumpe und das Überdruckventil bleiben allein zurück.

Wenn du die Pumpe austauschen willst, musst du das Überdruckventil auf die neue Pumpe übertragen. Bei dieser Gelegenheit ist eine Revision des Ventils sehr empfehlenswert.

Das Überdruckventil kann mit einem Gabelschlüssel SW 10 geöffnet werden. Die Schrauben sind oft sehr schwergängig.

Prüfe ob der Stempel festsitzt und befreie ihn, falls nötig.

Schau die Dichtung an: ist eine tiefe kreisförmige Rille eingedrückt? Dann schließt sie vielleicht nicht mehr gut.

Du kannst das ganze Ventil durch ein neues ersetzen.

Du kannst aber auch die Dichtung mit einer Nadel vorsichtig heraushebeln und umdrehen. Die Rückseite dichtet gut ab, wenn sie noch glatt ist. Bild zwei und drei zeigen die Vorder- und Rückseite.
