Einleitung
Die Dichtungen am Supportventil sind stark beansprucht. Sie sollten immer gut gefettet sein und auch ab und zu mal ausgetauscht werden. Bei diesem Modell ist das Supportventil unabhängig vom Erhitzer, es gibt auch eine Version, bei der es am Erhitzer festgeschraubt ist.
Hinweis: hier wird das Gerät zum Austausch der Dichtungen geöffnet. Das ist ein zuverlässiges, aber etwas umständliches Verfahren. Wer sehr geschickt ist und vorsichtig arbeiten kann, kann die Dichtungen auch direkt abziehen und ersetzen. Benutze ein stumpfes Werkzeug und achte darauf, dass das Ventil nicht beschädigt wird.
Werkzeuge
Ersatzteile
-
-
Der Bohnenbehälter ist mit zwei Schrauben befestigt. Lösen und abheben.
-
Unter dem Bohnenbehälter liegt ein schwarzer Gummideckel, den man einfach abheben kann. Eine große Öffnung wird frei.
-
Der Versteller des Mahlwerks muss gelöst werden. Position markieren oder fotografieren. Bei diesem Typ ist er durch eine Schraube fixiert, bei anderen ist er nur gesteckt.
-
-
-
Die Schrauben befinden sich auf der Unterseite der Abdeckung. Bei diesem Typ hier sind es insgesamt vier Schrauben die gelöst werden müssen.
-
-
-
Die Haube kann nun abgehoben werden: zuerst an der hinteren Seite links und rechts anfassen und etwa 10 cm nach oben heben. Das klemmt manchmal etwas.
-
Dann die Schläuche die zum Wassertank führen abschieben. Eventuell noch einzelne Kabel abstecken, (z.B. den gelb-grünen Schutzleiter) später bloß nicht vergessen!
-
Dann kann die Haube nach schräg vorne weggezogen werden, sie gleitet dabei über den Heißwasserablauf.
-
Die meisten Reparaturen lassen sich auch durchführen, wenn die Haube noch teilweise aufliegt, sie braucht dann nicht komplett abgenommen werden.
-
-
-
Das Supportventil ist sichtbar, wenn man die Brühgruppe entfernt hat. Es stellt die Verbindung zwischen dem heißen unter Druck stehendem Wasser und der Brühgruppe dar.
-

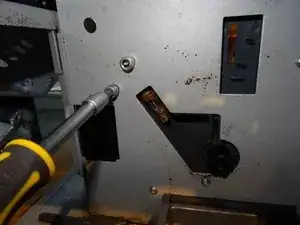

Zwei große Schrauben halten das Ventil, hier 6mm Inbusschrauben. Lösen.
-
-
-
Eine - vorsichtige - Reinigung ist dem Aroma sehr förderlich.
-

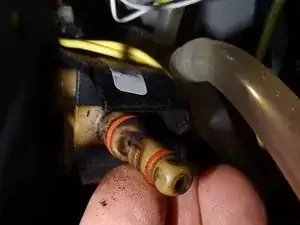

Das Ventil ist bei diesem Modell alleinstehend. Hier werden zwei Dichtungen getauscht. Bei anderen Modellen ist es direkt am Erhitzer festgeschraubt. In diesem Fall muss man den Erhitzer samt Ventil abnehmen und das Ventil abschrauben. Man muss dann drei Dichtungen austauschen.
-
-
-
Schraube das Ventilstück mit einem Gabelschlüssel SW 13 heraus.
-
Prüfe ob alles leichtgängig ist. Reinige alle Teile gut. Vorsicht, sie sind empfindlich.
-

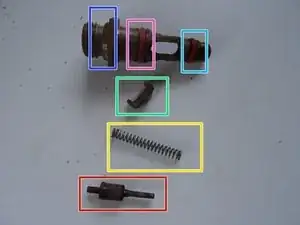

Die Ventilfeder
-
Der Ventilstempel. Prüfe ob die Dichtung am Ventilsitz noch gut ist. Tausche ihn aus, falls nötig.
-
Das Schiebestück
-
Support Dichtung am Thermoblock. Mittlere Größe.
-
Support Dichtung oben. Die größte von den dreien.
-
Support Dichtung unten. Die Kleinste.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
Ein Kommentar
Wow! I dare anybody to follow these instruction for a successful repair. Terrible sequence and explanation. Just look at the pictures (they are good and clear) and try to figure out the rest.
Um „nur“ das Supportventil auszutauschen gibt es noch eine sehr viel einfachere Vorgehensweise. Dabei setzt man an das untere Ende des Supportventils einfach mit einem 7er Gabelschlüssel an und schraubt dieses raus. Bei einigen Modellen wie der Spidem Trevi Chiara gibt es zusätzlich eine Plastikfront um das Ventil, welche sich abhebeln lässt um noch besser an das Ventil zu kommen. Gleichzeitig kann man dann auch am oberen Ende einen 17er Ringschlüssel ansetzen.
