Einleitung
Hier wird der Austausch des Thermoblocks an einer Saeco Royal Classic Sup 014 beschrieben. Der Austausch bei anderen Modellen der Baureihe Royal - Magic - Stratos ist ähnlich.
Werkzeuge
Ersatzteile
-
-
Der Bohnenbehälter ist mit zwei Schrauben befestigt. Lösen und abheben.
-
Unter dem Bohnenbehälter liegt ein schwarzer Gummideckel, den man einfach abheben kann. Eine große Öffnung wird frei.
-
Der Versteller des Mahlwerks muss gelöst werden. Position markieren oder fotografieren. Bei diesem Typ ist er durch eine Schraube fixiert, bei anderen ist er nur gesteckt.
-
-
-
Die Schrauben befinden sich auf der Unterseite der Abdeckung. Bei diesem Typ hier sind es insgesamt vier Schrauben die gelöst werden müssen.
-
-
-
Die Haube kann nun abgehoben werden: zuerst an der hinteren Seite links und rechts anfassen und etwa 10 cm nach oben heben. Das klemmt manchmal etwas.
-
Dann die Schläuche die zum Wassertank führen abschieben. Eventuell noch einzelne Kabel abstecken, (z.B. den gelb-grünen Schutzleiter) später bloß nicht vergessen!
-
Dann kann die Haube nach schräg vorne weggezogen werden, sie gleitet dabei über den Heißwasserablauf.
-
Die meisten Reparaturen lassen sich auch durchführen, wenn die Haube noch teilweise aufliegt, sie braucht dann nicht komplett abgenommen werden.
-
-
-
So sieht der ausgebaute Thermoblock aus. Dieser hier war 14 Jahre alt und an verschiedenen Stellen undicht.
-
-
-
Ein Blick in die offene Maschine. Der Thermoblock ist unter einem "Spaghetti" von Kabeln und Schläuchen versteckt.
-
-
-
Nummeriere zur Sicherheit die Kabelstecker an der Elektronik durch. Du musst wahrscheinlich nur den etwas verborgenen Stecker Nr 14 an den beiden grünen Kabeln ganz unten und den Stecker Nr 7 am blauen Kabel oben abziehen.
-
-
-
Der Thermoblock ist nur mit zwei Kreuzschlitzschrauben an der Wand hinter der Brühgruppe befestigt.
-
Drehe die beiden Schrauben heraus.
-
-
-
Das blaue Kabel vom Thermoblock führt zum Stecker an der Elektronik, der hier mit 7 markiert ist. Da der Stecker am Thermoblock zu sehr festsaß, wurde dieser Stecker herausgezogen.
-
-
-
Die Inbusschraube, welche die Halterung der beiden Thermofühler festhält, ließ sich nicht leicht öffnen.
-
Deswegen wurde der Stecker an der Elektronik mit den beiden grünen Kabeln herausgezogen. Er trägt hier die Markierung 14 und ist ganz unten an der Elektronik.
-
Ziehe den Stecker mit dem gelb-grünen Erdungskabel vom Supportventil ab.
-
-
-
Fädle die grünen und das blaue Kabel heraus.
-
Der Thermoblock ist frei. Hebe ihn aus der Maschine heraus.
-
-
-

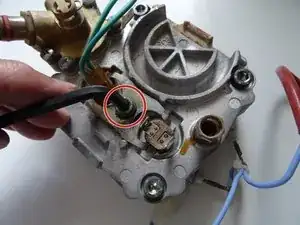

Drehe die Inbusschraube am Halteblech der Thermofühler heraus.
-
Hebe das Blech ab.
-

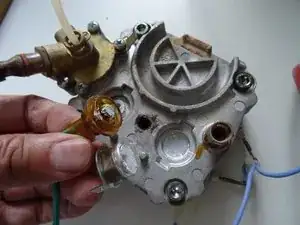

Hebe die beiden Thermofühler vom Thermoblock ab. Trage beim Zusammenbau neue Wärmeleitpaste auf.
-

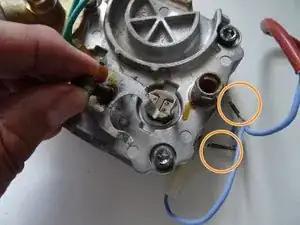

Ziehe die Stecker am blauen Kabel ab und lege das Kabel mit der Thermosicherung zur Seite.
-
-
-

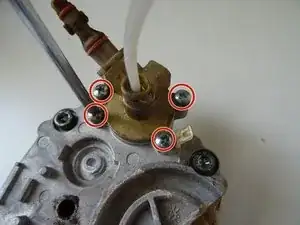

Drehe die vier Kreuzschlitzschrauben heraus, welche das Supportventil festhalten.
-
Hebe das Supportventil hoch und lege es zur Seite. Achte auf den Anschluss des Erdungskabels.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
Um „nur“ das Supportventil auszutauschen gibt es noch eine sehr viel einfachere Vorgehensweise. Dabei setzt man an das untere Ende des Supportventils einfach mit einem 7er Gabelschlüssel an und schraubt dieses raus. Bei einigen Modellen wie der Spidem Trevi Chiara gibt es zusätzlich eine Plastikfront um das Ventil, welche sich abhebeln lässt um noch besser an das Ventil zu kommen. Gleichzeitig kann man dann auch am oberen Ende einen 17er Ringschlüssel ansetzen.
