Einleitung
Wenn die Maschine nur noch rattert und keinen Kaffee mehr herstellt, ist wahrscheinlich ein Zahnrad im Getriebe abgenutzt. Diese Anleitung zeigt dir, wie du es austauschen kannst. Du musst die Saeco öffnen und den Thermoblock ausbauen. Bei der vorliegenden Anleitung wurden alle Anschlüsse vom Thermoblock gelöst. Das ist nicht unbedingt nötig und du kannst die Schritte 11 - 17 auch überspringen . Das hier gezeigte Modell ist eine Saeco Royal Sup 014, bei anderen Modellen geht es ganz ähnlich.
Werkzeuge
Ersatzteile
-
-

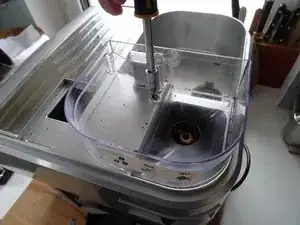

Der Bohnenbehälter ist mit zwei Schrauben befestigt. Lösen und abheben.
-
Unter dem Bohnenbehälter liegt ein schwarzer Gummideckel, den man einfach abheben kann. Eine große Öffnung wird frei.
-

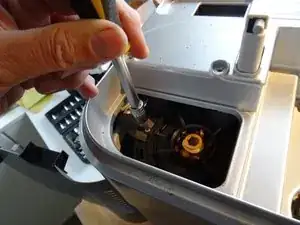

Der Versteller des Mahlwerks muss gelöst werden. Position markieren oder fotografieren. Bei diesem Typ ist er durch eine Schraube fixiert, bei anderen ist er nur gesteckt.
-
-
-

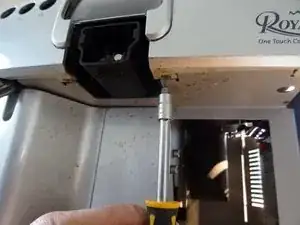

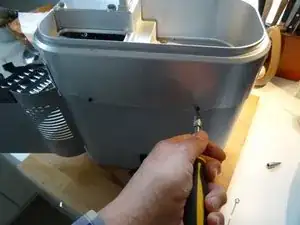

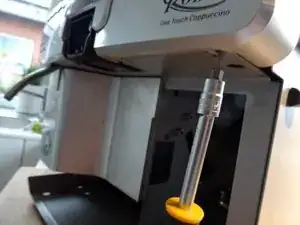

Die Schrauben befinden sich auf der Unterseite der Abdeckung. Bei diesem Typ hier sind es insgesamt vier Schrauben die gelöst werden müssen.
-
-
-
Die Haube kann nun abgehoben werden: zuerst an der hinteren Seite links und rechts anfassen und etwa 10 cm nach oben heben. Das klemmt manchmal etwas.
-

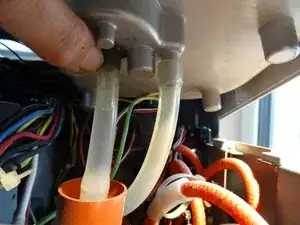

Dann die Schläuche die zum Wassertank führen abschieben. Eventuell noch einzelne Kabel abstecken, (z.B. den gelb-grünen Schutzleiter) später bloß nicht vergessen!
-
Dann kann die Haube nach schräg vorne weggezogen werden, sie gleitet dabei über den Heißwasserablauf.
-
Die meisten Reparaturen lassen sich auch durchführen, wenn die Haube noch teilweise aufliegt, sie braucht dann nicht komplett abgenommen werden.
-
-
-

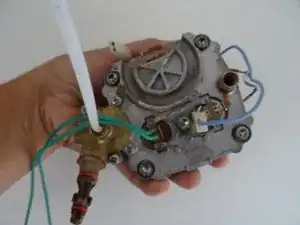

So sieht der ausgebaute Thermoblock aus. Dieser hier war 14 Jahre alt und an verschiedenen Stellen undicht.
-
-
-

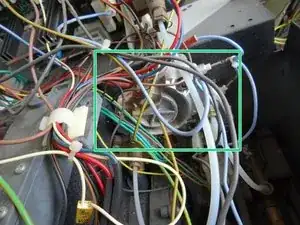

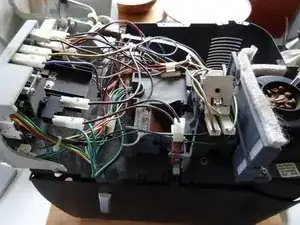

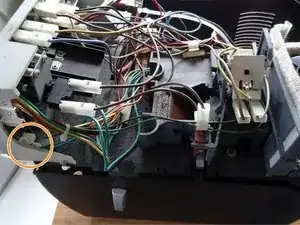

Ein Blick in die offene Maschine. Der Thermoblock ist unter einem "Spaghetti" von Kabeln und Schläuchen versteckt.
-
-
-

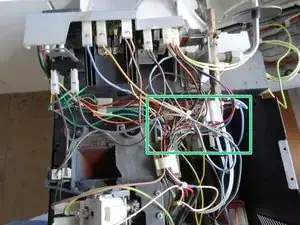

Nummeriere zur Sicherheit die Kabelstecker an der Elektronik durch. Du musst wahrscheinlich nur den etwas verborgenen Stecker Nr 14 an den beiden grünen Kabeln ganz unten und den Stecker Nr 7 am blauen Kabel oben abziehen.
-
-
-

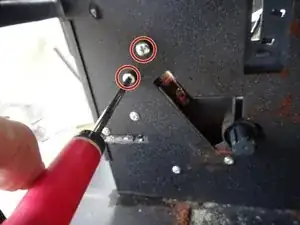

Der Thermoblock ist nur mit zwei Kreuzschlitzschrauben an der Wand hinter der Brühgruppe befestigt.
-
Drehe die beiden Schrauben heraus.
-
-
-

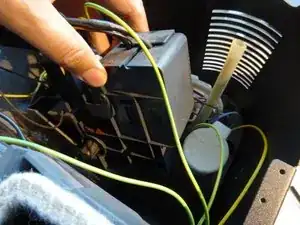

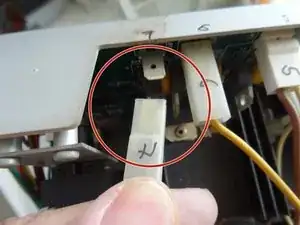

Das blaue Kabel vom Thermoblock führt zum Stecker an der Elektronik, der hier mit 7 markiert ist. Da der Stecker am Thermoblock zu sehr festsaß, wurde dieser Stecker herausgezogen.
-
-
-

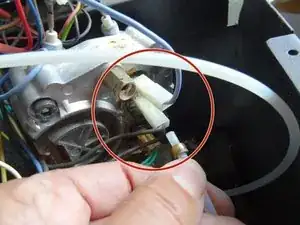

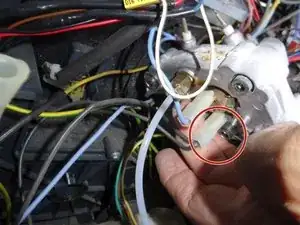

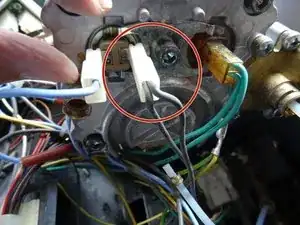

Die Inbusschraube, welche die Halterung der beiden Thermofühler festhält, ließ sich nicht leicht öffnen.
-

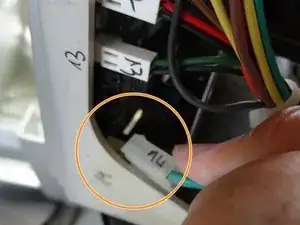

Deswegen wurde der Stecker an der Elektronik mit den beiden grünen Kabeln herausgezogen. Er trägt hier die Markierung 14 und ist ganz unten an der Elektronik.
-

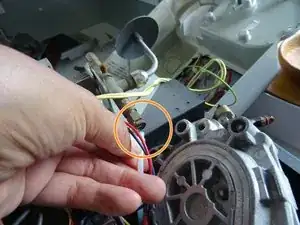

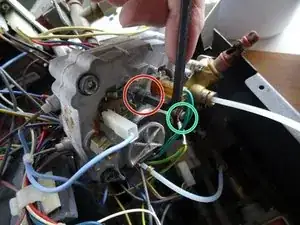

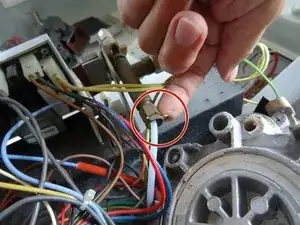

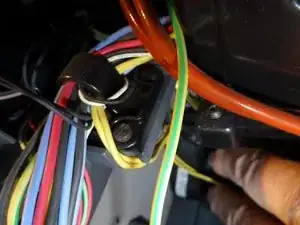

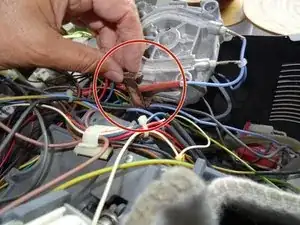

Ziehe den Stecker mit dem gelb-grünen Erdungskabel vom Supportventil ab.
-
-
-

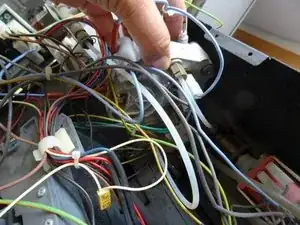

Fädle die grünen und das blaue Kabel heraus.
-

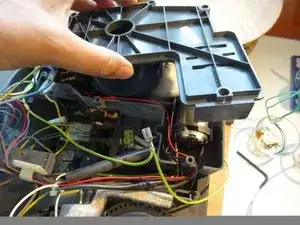

Der Thermoblock ist frei. Hebe ihn aus der Maschine heraus.
-
-
-
Um die Brühgruppe zu entfernen musst du erst die Kreuzschlitzschraube, mit welcher der Einlaufstutzen befestigt ist, herausdrehen.
-
Dann kannst du mit ziemlich viel Kraft die Brühgruppe herausziehen. Dabei löst sich der Einlaufstutzen und bleibt im Supportventil hängen. Dort lässt er sich dann leicht entfernen.
-
-
-

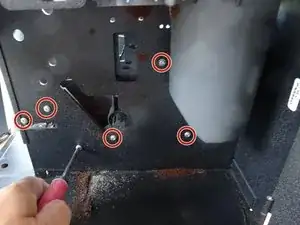

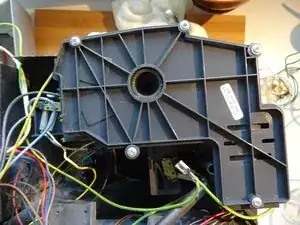

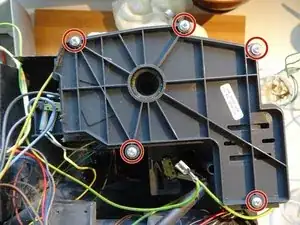

Das Getriebe ist mit fünf Kreuzschlitzschrauben an der Mittelwand befestigt. Drehe sie heraus.
-
Hebe das Getriebe heraus und lege es auf der Maschine ab.
-
-
-
Entferne die fünf Kreuzschlitzschrauben, welche den Getriebedeckel befestigen.
-
Hebe den Getriebedeckel ab.
-
-
-

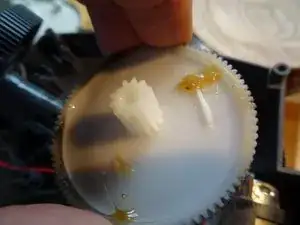

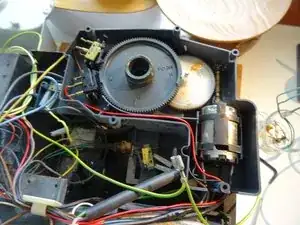

Das weiße Zahnrad hat ein paar Zähne verloren
-

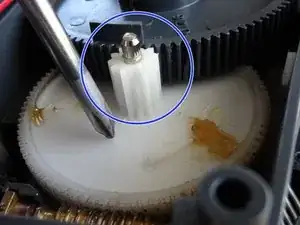

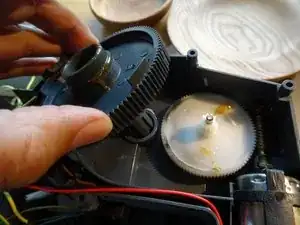

Hebe das graue Zahnrad hoch, dann kannst du das weiße Zahnrad entfernen.
-
-
-

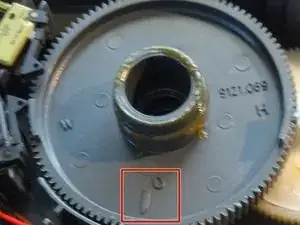

Setze das graue Zahnrad beim Einbau so ein, dass die Nullmarkierung auf die Achse des weißen Zahnrads zeigt.
-
Gib vor dem Zusammenbau geeignetes Fett an die Zahnräder.
-
-
-

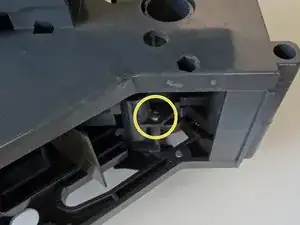

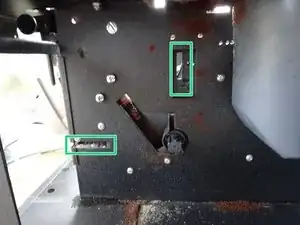

Die Brühgruppe lässt sich wahrscheinlich noch nicht richtig einsetzen, da die Antriebswelle noch nicht in der richtigen Position steht. Die Maschine macht das selbst, aber die Mikroschalter müssen dazu überlistet werden: Setze kleine Kartonstreifen ein, bis sie klicken.
-
Schalte die Maschine ohne Brühgruppe ein, und der Motor müsste in die Ausgangsposition fahren. Nun kannst du die Kartonstreifen entfernen und die Brühgruppe einsetzen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

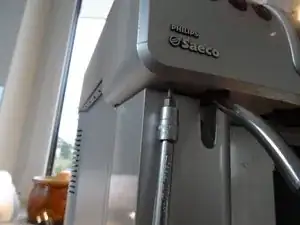

Um „nur“ das Supportventil auszutauschen gibt es noch eine sehr viel einfachere Vorgehensweise. Dabei setzt man an das untere Ende des Supportventils einfach mit einem 7er Gabelschlüssel an und schraubt dieses raus. Bei einigen Modellen wie der Spidem Trevi Chiara gibt es zusätzlich eine Plastikfront um das Ventil, welche sich abhebeln lässt um noch besser an das Ventil zu kommen. Gleichzeitig kann man dann auch am oberen Ende einen 17er Ringschlüssel ansetzen.
