Samsung Galaxy A20e Akku tauschen

Geschrieben von: Adriana Zwink
  • Kommentare: 1
Samsung Galaxy A20e Akku tauschen

Schwierigkeitsgrad

Mittel

Schritte

18

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie ein defekter Akku im Samsung Galaxy A20e ausgetauscht werden kann.

Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen. Entlade den Akku unter 25%, dadurch wird das Risiko eines Brandschadens kleiner, wenn der Akku während der Reparatur versehentlich angestochen wird.

Halte Klebestreifen bereit, um einige Bauteile beim Zusammenbau wieder zu befestigen.

  1. WIoRgYsROTludYMF
    WIoRgYsROTludYMF
    AkxJglPHZWo2HMQB
    jnlselYMvZpVTDCP

    • Entferne dein Ladegerät und schalte dein Galaxy A20e aus, bevor du mit der Reparatur beginnst.

    • Setze ein SIM-Eject-Werkzeug in das kleine Loch auf dem SIM-Karteneinschub auf der linken Kante des Smartphones.

    • Drücke fest darauf, um den Einschub auszuwerfen.

    • Entferne den SIM-Karteneinschub.

    • Achte beim Wiedereinsetzen der Karten darauf, dass sie in der richtigen Richtung im Karteneinschub eingelegt sind.

  2. FXKfAGIWe1MMS5DZ
    FXKfAGIWe1MMS5DZ
    qTHcvbMlTTPYrrfC

    • Die Rückseite ist mit Plastikclips befestigt.

    • Setze ein Plektrum zwischen das Display und die hintere Abdeckung an der linken Seite, neben das Loch für den SIM-Kartenauswurf.

  3. 2CDVD5AJCpKJUdIv
    2CDVD5AJCpKJUdIv
    PL6Kv5bTBWYX51S5
    3o3X6yXhoAyrWVJg

    • Schiebe das Plektrum zur unteren linke Ecke, um die Clips zu lösen.

  4. UrLISFYdOiKqXLpA
    UrLISFYdOiKqXLpA
    XbUUJarGAlfY1pv1

    • Schiebe das Plektrum an der Unterseite entlang, um die Clips zu lösen.

  5. MVvGHN15hgDxNQIf
    MVvGHN15hgDxNQIf
    K5iTHlnL6bZdCTBQ

    • Führe das Plektrum an der rechten Seite entlang zur oberen rechten Ecke, um die Clips zu lösen.

  6. gtdAUBUtWDKCZOHv
    gtdAUBUtWDKCZOHv
    ieRpaeJwSn1PS4he

    • Trenne das Smartphone von der Rückseite.

  7. dGLV1yZiDiUhATYP
    dGLV1yZiDiUhATYP
    5RnCHdiXYAsBEiag

    • Trenne das Fingerabdrucksensorkabel mit einem Plektrum ab.

  8. ZmO2YO1UIhv6AATB
    ZmO2YO1UIhv6AATB
    RbSLuRlZbNmtgUxU

    • Drücke mit einem Plektrum auf die linke Kante des Sensors, um ihn auf die rechte Seite zu schieben und von der Abdeckung des Motherboards zu lösen.

  9. aSUV1JZdiRxuUWYR

    • Entferne den Fingerabdrucksensor.

  10. vVBsrTVLY6XQqwkT

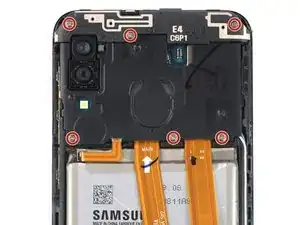

    • Entferne unten die sechs 3,5 mm langen Kreuzschlitzschrauben, die die Abdeckung des Motherboards fixieren.

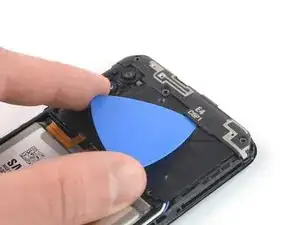

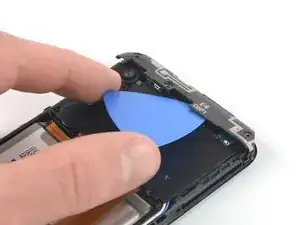

  11. NiNfCeWbpnSTSDwb
    NiNfCeWbpnSTSDwb
    FVecOVedjexEEOLv

    • Schiebe ein Plektrum unter die obere Abdeckung des Motherboards.

    • Löse mit dem Plektrum die Clips der Abdeckung.

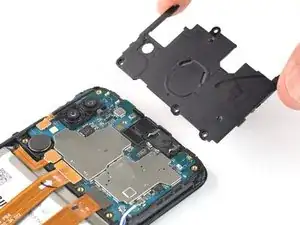

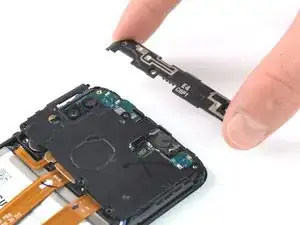

  12. qMKUyCUtXLTCH1DZ
    qMKUyCUtXLTCH1DZ
    iWsg21SgpqBWlBMb

    • Entferne die obere Abdeckung des Motherboards.

    • Entferne die untere Abdeckung des Motherboards.

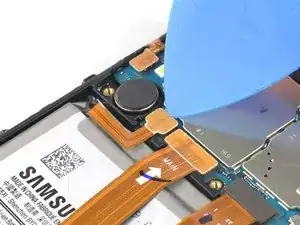

  13. 2v5iR1EjTLBxUSff
    2v5iR1EjTLBxUSff
    mJ51C2RqVDGjA2Jv

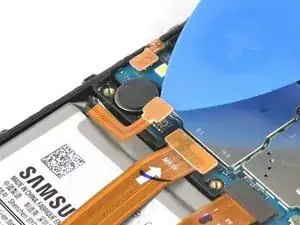

    • Trenne den Akkuanschluss, indem du ihn mit einem Plektrum gerade aus dem Anschluss hebelst.

  14. OjityXepvjNGNMyl
    OjityXepvjNGNMyl
    flh2PhPceatNgUM4
    HZRSWAfKH4bDMI2F

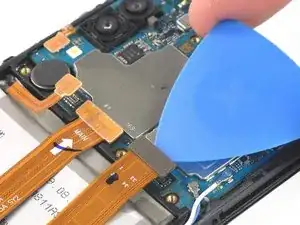

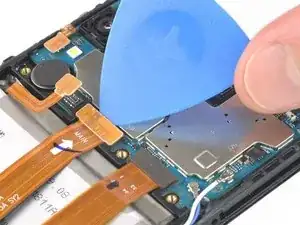

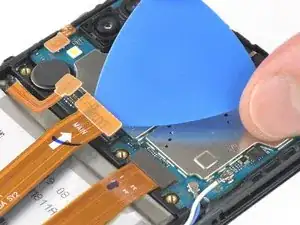

    • Heble mit einem Plektrum die Stecker am Verbindungs-Flachbandkabel und Display-Flachbandkabel hoch und trenne sie vom Motherboard.

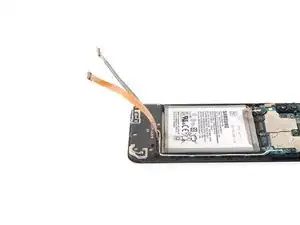

  15. 2pPQ3TUc54kGEtly
    2pPQ3TUc54kGEtly
    lKrZYC3NImeMGqcR

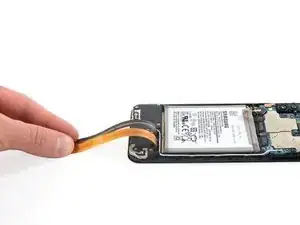

    • Biege die beiden Flachbandkabel behutsam aus dem Weg, um Platz für den Ausbau zu schaffen.

    • Sei vorsichtig und biege das Kabel nur leicht.

  16. TZWc11ZDdWd1sDVs

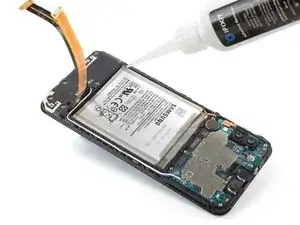

    • Bevor du mir Klebstoffentferner hantierst, bereite dich vor.

    • Tropfe etwas Klebstoffentferner oder hochkonzentrierten (>90%) Isopropylalkohol in die Lücke an der linken Kante des Akkus.

    • Hebe die Unterseite deines Smartphones an, damit der Klebstoffentferner Richtung Oberseite unter den Akku fließen kann.

    • Lass den Klebstoffentferner mindestens eine Minute einwirken.

    If you yank the battery gently using the pick or plastic card before prying it up, you might not need to use the adhesive remover.

    Célestin Taramarcaz -

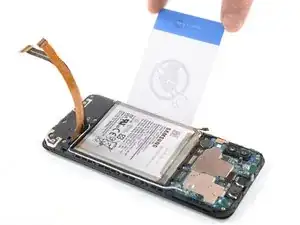

  17. Y1LDyGOTrnFkhn1T
    Y1LDyGOTrnFkhn1T
    lNXTn4PriQQJtiaD
    uqFeDWGFPJqRaBrv

    • Versuche nach Möglichkeit den Akku während der Reparatur nicht zu verbiegen. Aus Lithium-Ionen-Akkus mit weicher Hülle können gefährliche Chemikalien austreten, sie können Feuer fangen oder sogar explodieren, wenn sie beschädigt werden. Wende nicht zuviel Kraft auf und benutze bei der Arbeit keine Metallwerkzeuge.

    • Setze eine Plastikkarte an der linken Kante des Akkus ein.

    • Schiebe sie behutsam zum Auftrennen der Klebeverbindung unter den Akku.

    • Schiebe die Karte weiter unter den Akku, um ihn von der Unterseite abzulösen.

    • Der Akku müsste sich leicht lösen. Wenn das nicht der Fall ist, wiederhole den Schritt mit dem Klebstoffentferner noch einmal.

  18. jGLbLhVf2orJHsCU

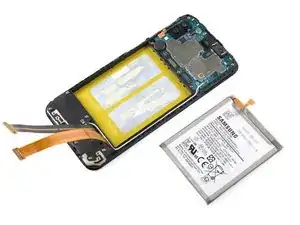

    • Entferne den Akku.

    • Wenn du beim Zusammenbau vorgestanzte Klebefolie verwendest, folge dieser Anleitung.

Abschluss

Schalte, wenn möglich, dein Gerät ein und überprüfe alle Funktionen, bevor du es wieder zuklebst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Reinige die Klebeflächen mit Isopropylalkohol (mindestens 90%ig) und bringe neue Klebestreifen an.

Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren: Lade ihn auf 100% auf und lasse ihn mindestens zwei weitere Stunden am Ladegerät angeschlossen. Benutze das Smartphone dann solange, bis es sich von selbst wegen einem leerem Akku ausschaltet. Lade es dann wieder ohne Unterbrechung auf 100% auf.

Bitte entsorge deinen Elektroschrott fachgerecht.

Lief die Reparatur nicht, wie geplant? Versuche es mit einer grundlegenden Fehlersuche. Ansonsten kannst du in unserem Forum Hilfe finden.
