Einleitung

Benutze diese Anleitung, um das Display in deinem Samsung Galaxy A3 (2017) zu ersetzen.

Durch das Öffnen des Samsung Galaxy A3 (2017) werden die wasserdichten Versiegelungen des Gerätes beschädigt. Wenn du diese Klebeversiegelungen nicht ersetzt, wird dein Smartphone zwar weiterhin normal funktionieren, aber nicht mehr wasserdicht sein.

In dieser Anleitung wird nur der Austausch des Displays selbst gezeigt. Der Original-Rahmen, sowie das Logic Board und der Akku werden nicht ausgebaut. Allerdings ist bei manchen Ersatzbildschirmen bereits ein neuer Rahmen vorinstalliert, was eine andere Vorgehensweise erfordert, denn in diesem Fall müssen Innenteile übertragen und ein neuer Akku eingebaut werden. Achte darauf, das richtige Ersatzteil zu haben, bevor du mit dieser Anleitung anfängst.

Wenn das Display vom Rahmen abgelöst wird, geht es dabei im Allgemeinen kaputt. Folge dieser Anleitung also nur, wenn du das Display austauschen möchtest.

  1. ZSTAsKOF4ypxHQaj
    • Schalte dein Smartphone aus, bevor du mit der Reparatur beginnst.

    • Benutze einen iOpener, um den Kleber unter der Rückabdeckung aufzuweichen. Lasse den iOpener mindestens zwei Minuten lang liegen. Du musst diesen Schritt während des Ausbaus der Rückabdeckung mehrfach wiederholen.

    • Der Kleber des Samsung Galaxy A3 (2017) ist sehr stark. Du kannst auch einen Fön, eine Heißluftpistole oder eine Wärmplatte benutzen, falls du es nicht mit dem iOpener schaffst. Sei aber sehr vorsichtig, um das Smartphone nicht zu überhitzen. Das AMOLED Display und der Akku könne durch die Hitze beschädigt werden.

  2. xOuuDOlNIuVx2TTF
    xOuuDOlNIuVx2TTF
    EwBYgRMdTapFNIWK
    ckOSmrymdB2hUkN5
    • Öffne mithilfe eines Saughebers einen kleinen Spalt and der Unterkante des Galaxy A3.

    • Setze ein Plektrum ein und schiebe die Spitze bis zur linken unteren Ecke, um den Kleber aufzutrennen.

    • Lasse das Plektrum in der linken unteren Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

    • Setze ein neues Plektrum ein und durchtrenne den Kleber zur unteren linken Seite hin.

  3. 1WIscCF2rkV6I2Bv
    1WIscCF2rkV6I2Bv
    HD4ddXHdGgYPtgBw
    PikpQmYnZWWMgtC6
    • Trenne den Kleber an allen Seiten mithilfe eines Plektrums auf. Lasse in jeder Ecke ein Plektrum stecken, damit sich der Kleber nicht wieder verbindet.

    • Benutze erneut einen iOpener, wenn der Kleber zu fest wird. Während der Entfernungsprozedur ist die Rückabdeckung ständig unter Spannung, und kann leicht brechen, wenn der Kleber nicht ausreichend lose ist.

    • Setze ein Plektrum auf der rechten Seite ein, sobald der Kleber an allen Seiten aufgetrennt ist. Drehe es seitwärts hoch, bis du die Rückabdeckung gut fassen kannst.

  4. LS1mg45L3dJajb2W
    • Entferne die Rückabdeckung vom Smartphone.

    • Bevor du neue Klebestreifen anbringst, musst du alle Klebereste von der Rückabdeckung und vom Rahmen entfernen und die Bereiche mit Isopropylalkohol und einem fusselfreien Tuch reinigen.

  5. kUSCkUKVtFnCMDFn
    • Entferne die fünf Kreuzschlitzschrauben #00, mit denen die Abdeckung der Hauptplatine befestigt ist.

  6. ZjoGFyplAoIJurbK
    • Entferne den oberen Teil der Abdeckung der Hauptplatine mithilfe einer Pinzette .

    • Die Abdeckung ist mit kleinen Plastikklammern befestigt. Achte darauf, sie beim Ausbau nicht abzubrechen.

  7. fxVBFdFPMNZNXLCA
    • Hebe die Abdeckung der Hauptplatine inklusive NFC-Antenne und Lautsprecher mit einer Pinzette hoch und entferne sie.

  8. UDse2loIqNdkOQVo
    • Trenne den Stecker am Akku-Flachbandkabel mit dem flachen Ende eines Spudgers.

  9. wPAPOyXgGyO512Dl
    • Löse das Display-Flachbandkabel mit dem flachen Ende eines Spudgers ab.

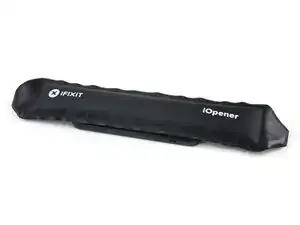

  10. TMLFSe6iBECiYQHl
    • Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf das Display, um den Kleber darunter aufzuweichen.

    • Du musst den iOpener unter Umständen mehrfach erhitzen und auflegen, damit das Smartphone warm genug wird. Folge den Anweisungen in der iOpener Anleitung, um eine Überhitzung zu vermeiden.

    • Wenn die Display-Scheibe gebrochen ist, solltest du sie mit Klebeband abkleben, um ein weiteres Zersplittern sowie Verletzungen zu vermeiden.

    • Lege überlappende Streifen durchsichtigen Klebebands über das Display, bis es vollständig bedeckt ist.

    • So verteilen sich keine Glassplitter und das Display ist zum Ausbau stabiler.

    • Trage eine Schutzbrille, um deine Augen vor eventuellen Glassplittern bei der Reparatur zu schützen.

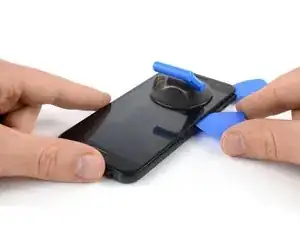

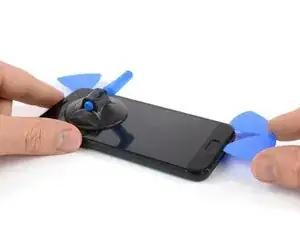

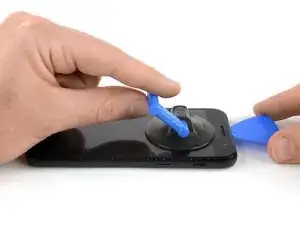

  11. deHwHql6RVQQe5Ft
    deHwHql6RVQQe5Ft
    VoZJO4hojF1Gttwg
    KIdqDDZcqWqYfiYm
    • Sobald sich das Display warm anfühlt, kannst du einen Saugheber an der Oberkante des Smartphone ansetzen.

    • Hebe den Saugheber an und schiebe ein Plektrum unter die Displayeinheit.

    • Beginne, das Plektrum an der Oberkante des Smartphones entlang zu schieben, um den Kleber aufzuschneiden. Lasse ein Plektrum in der Ecke stecken, damit sich der Kleber nicht wieder verbindet.

    • Trenne den Kleber an den restlichen Seiten des Smartphones auf, und lasse in jeder Ecke ein Plektrum stecken.

    • Die Kabel für Home Button und Soft Key befinden sich unter dem unteren Teil der Displayeinheit. Schiebe hier nur die Spitze des Plektrums hinein.

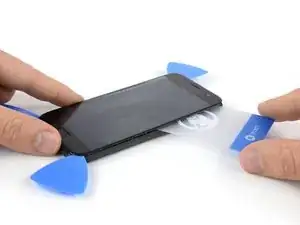

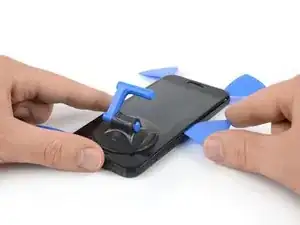

  12. sydrjYRGGWHwSebr
    sydrjYRGGWHwSebr
    ZqWLAgpL1Chs32Eh
    • Das Flachbandkabel des Bildschirms befindet sich direkt hinter den Lautstärkeregler und kann deinem Schneidewerkzeug in die Quere kommen.

    • Schiebe, sobald der Kleber an allen Seiten aufgetrennt ist, eine Plastikkarte unter die Displayeinheit, um alle Klebereste dahinter zu lösen.

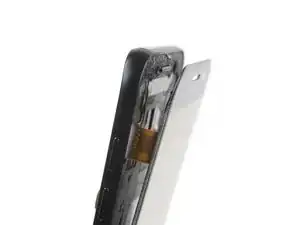

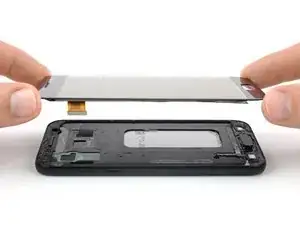

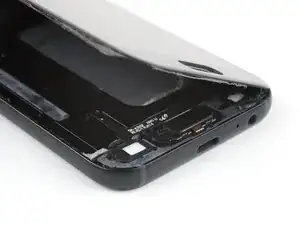

  13. y6l6Fure41xredI6
    y6l6Fure41xredI6
    ragNcNWOtRMJKHWn
    JSMpSmC6dyFOHjcB
    • Öffne das Smartphone noch nicht ganz. Das Displaykabel führt immer noch durch den Mittelrahmen hindurch, und du könntest die Kabel der Home und Menü Buttons zerreißen.

    • Hebe zunächst vorsichtig die Oberkante der Displayeinheit an und führe das Displaykabel durch den Mittelrahmen.

    • Kontrolliere, ob das Home Button- oder das Soft Key Button Kabel an der Displayeinheit festhängen, bevor du das Display ganz entfernst.

    • Falls eines dieser Kabel am Display festhängt, musst du es vorsichtig mit einer Pinzette oder einem Plektrum ablösen.

    • Entferne die Displayeinheit vom Smartphone.

    • Achte darauf, vor dem Zusammenbau alle Klebereste mit Isopropylalkohol (>97%) und einem fusselfreien Tuch oder einem Wattestäbchen vom Rahmen zu entfernen.

Abschluss

Schalte, wenn möglich, dein Smartphone ein, um deine Reparatur zu testen, bevor du neue Klebestreifen einsetzt und das Gerät wieder verschließt.

Folge nach dem Anbringen neuer Klebestreifen dieser Anleitung in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzubauen.

Am Besten wird das Display mit passgenau vorgestanzter doppelseitiger Klebefolie befestigt. Klebe die Klebefolie auf die Rückseite des Bildschirms und führe dann das Displaykabel vorsichtig durch den Mittelrahmen. Richte den Bildschirm gerade aus und drücke ihn fest.

Dominik Schnabelrauch

Mitglied seit: 23/11/16

167812 Reputation

5 Kommentare

Does anyone know if or how you can get the AMOLED display the SM-A320FL had originally.

Thank you.

A McGovern -

Ich scheitere bereits am ersten Schritt: Ich erhitze die Rückseite gleichmäßig mit einer kleinen Heißluftpistole bis ich Sie nicht mehr anfassen kann, also deutlich über 70°C. Dennoch schaffe ich es auch mit äußerster Kraft nicht, die Rückwand unten mittig nur den Bruchteil eines Millimeters anzuheben.

Ralf Reuschling -

Hallo Ralf,

wenn das Gerät oder die Heißluftpistole zu heiß wird ist das natürlich nicht gut. Manchmal kann der verwendete Klebstoff sehr widerspenstig sein. Du kannst versuchen eine Spielkarte in die Lücke zwischen Rückseite und Rahmen zu pressen oder an einer der Kanten entlang zu ziehen. Versuche so eine kleine Stelle des Klebstoffs zu durchtrennen um danach ein Opening Pick anzusetzen. Sollte die Spielkarte nicht stabil genug sein, ist der letzte Ausweg eine dünne Klinge von einem Cutter-Messer o.ä. Sei hierbei jedoch äußerst vorsichtig da du damit sehr schnell Kratzer in dein Gerät schneidest und Verletzungsgefahr besteht. Verwende nachdem du mit dem Messer einen kleinen Spalt geschaffen hast am besten sofort wieder Plastikwerkzeug um Schäden am Telefon zu vermeiden.

Dominik Schnabelrauch -

Danke, ich habe es schlussendlich doch geschafft - mit etwas mehr Wärme und einem stärkeren Sauger.

Ralf Reuschling -

I used a hot air heater on 110 degrees Celcius, worked fine.

Dennis van der Pool -
