Samsung Galaxy A5 (2016) Display austauschen

Geschrieben von: Tobias Isakeit
  • Kommentare: 7
Samsung Galaxy A5 (2016) Display austauschen

Schwierigkeitsgrad

Schwierig

Schritte

15

Zeitaufwand

1 - 2 Stunden

Einleitung

Verwende diese Anleitung, um ein kaputtes Display zu ersetzen oder einen Glasbruch deines Galaxy A5 zu reparieren.

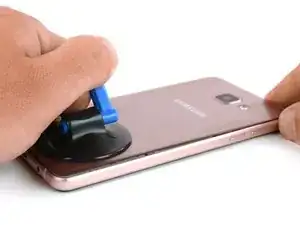

  1. 2mUZCcmpttVH4vcd
    2mUZCcmpttVH4vcd
    cyJDngvUfDle2knY
    spvK1AIEVBHtqOWM

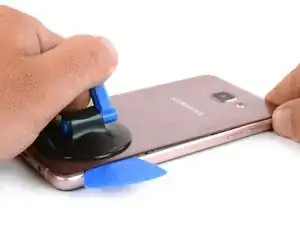

    • Schalte zuerst dein Smartphone aus.

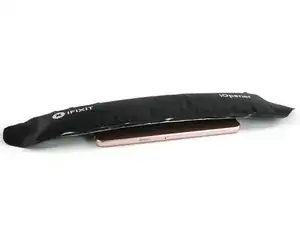

    • Nimm einen iOpener, um den Klebstoff hinter der Rückabdeckung zu erhitzen und aufzuweichen.

    • Hebe den unteren rechten Bereich mit einem Saugheber an und schiebe ein Opening Pick in den Spalt.

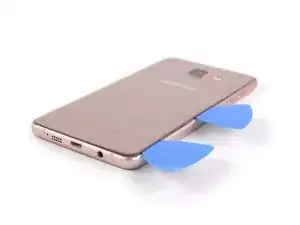

  2. miE2qaQ2gYvUejv5
    miE2qaQ2gYvUejv5
    ILp6M3brtZ66LM2A
    KDDXKXEcGdAahZHR

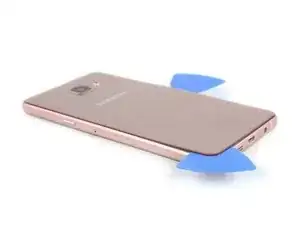

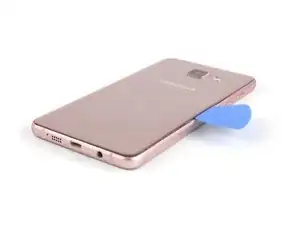

    • Fahre mit dem Opening Pick bis zur Mitte, um die Rückabdeckung vom Rahmen abzulösen.

    • Nimm einen zweiten Opening Pick und fahre rechts unten um die Ecke herum, die Unterkante entlang und um die linke Ecke herum.

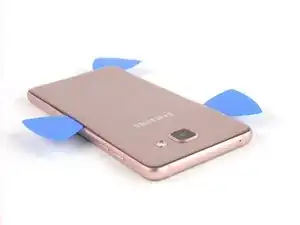

  3. XprCrLvTLxmfK1ZO
    XprCrLvTLxmfK1ZO
    LARNvICYTUDMkbG2
    4TPN1VQRS2RRONiO

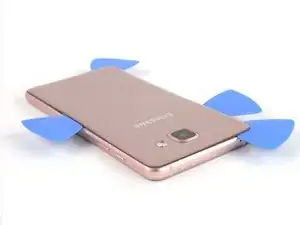

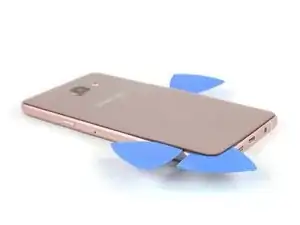

    • Nimm einen weiteren Opening Pick und arbeite dich bis zur linken oberen Ecke vor.

    • Dort angekommen, verwendest du ein letztes Pick für die obere Kante.

  4. TUEwkvlgrr2PLPvH
    TUEwkvlgrr2PLPvH
    X1arsiJbHSWVqNCb
    PiWYUf6GRQsbL6HM

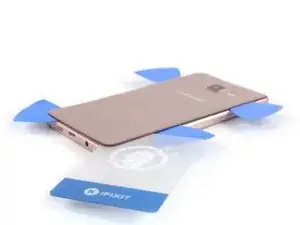

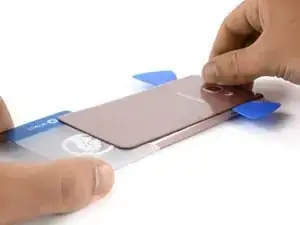

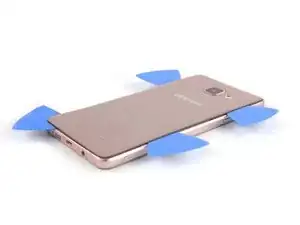

    • Fahre mit einer Plastikkarte von der Unterseite unter die Rückabdeckung.

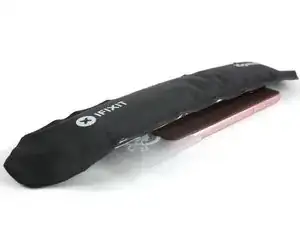

  5. CCwYLvYPbTiUR2aJ
    CCwYLvYPbTiUR2aJ
    2UNDKrxsGL3pqpaN
    GV3PoRipY12FMPUi

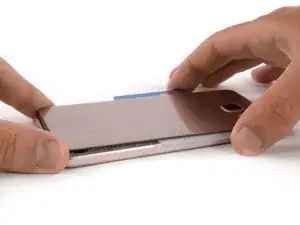

    • Erhitze die Rückseite nochmals, damit du die Plastikkarte weiter nach oben schieben kannst.

    • Wirf immer wieder einen Blick unter die Abdeckung, um keine Komponenten wie z.B. die NFC-Antenne zu beschädigen.

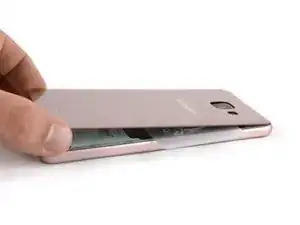

    • Gehe mit der Plastikkarte bis zur Kameraerhöhung. Hebe die Rückabdeckung langsam an und entferne sie.

    • Achte beim Zusammenbauen darauf, eventuelle Kleberückstände zu entfernen bevor du neue Klebestreifen anbringst.

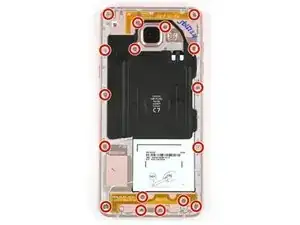

  6. RWXpPuKBXT5loT1e
    RWXpPuKBXT5loT1e
    iRlMI2KwAQTGVQIu

    • Entferne den SIM-Kartenhalter.

    • Entferne die 17 Kreuzschlitzschrauben #00 am Mittelrahmen.

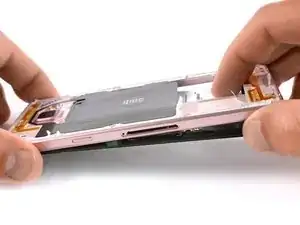

  7. 2yHnVihGDbEGZNUu
    2yHnVihGDbEGZNUu
    DZLbsMPnUUGOlCqF
    EOMGZiA1WYoQMRug

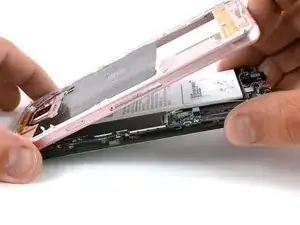

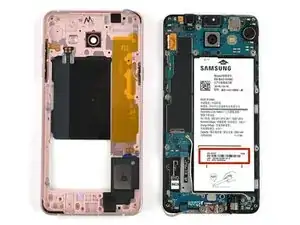

    • Drücke auf den freiliegenden Bereich des Akkus vom Mittelrahmen weg, um die beiden Teile voneinander zu trennen.

    • Du benötigst den IMEI-Aufkleber des alten Akkus, um dein Smartphone später identifizieren zu können. Übertrage ihn daher auf den neuen Akku.

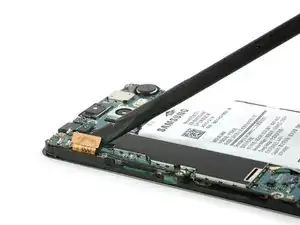

  8. bBmaeP34WLdI1SeH
    bBmaeP34WLdI1SeH
    QUSN1C5acWOPvDKT

    • Trenne den Displaystecker mit dem flachen Ende eines Spudger .

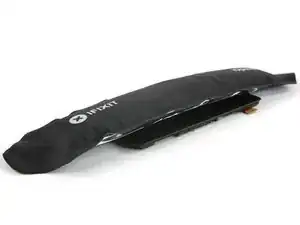

    • Erwärme den iOpener, um den Klebstoff hinter dem Display zu lösen.

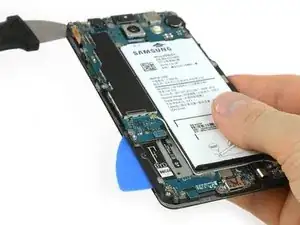

  9. UlHANkJMlWrCGCWt
    UlHANkJMlWrCGCWt
    UXeuZeeDU2CxAwZV

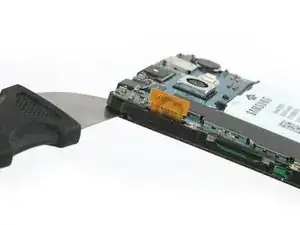

    • Gehe mit einem Jimmy von der Seite zwischen Rahmen und Front Panel.

    • Hebe vorsichtig die Displayeinheit etwas an, damit du einen Opening Pick hinter das Display schieben kannst.

    • Verwende lediglich die Spitze des Opening Picks an der Stelle, an der sich das Displaykabel befindet.

    • Fahre an der Seite entlang, um den Kleber zu lösen. Am unteren Ende kannst du das Opening Pick weiter hineinschieben, damit sich der Kleber nicht wieder verbindet.

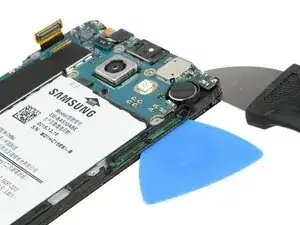

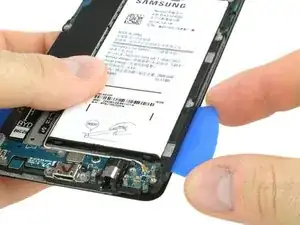

  10. 51HAZPWYVYxUNYfB
    51HAZPWYVYxUNYfB
    WPsYeBleW1dJy5nu
    vTbk6TlveCqMtTxU

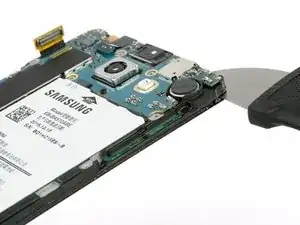

    • Wiederhole die selbe Prozedur auf der anderen Seite.

    • Hier kannst du den Opening Pick einen guten Zentimeter hineinschieben, um den Kleber hinter dem Akku zu erwischen.

    • Fahre nach unten bis zum Ende des Displays.

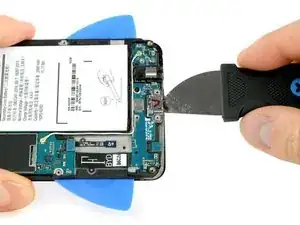

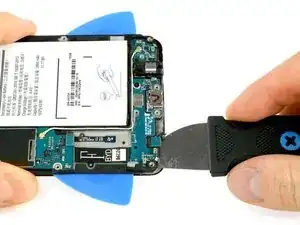

  11. VMi5yjnW15lHeNUD
    VMi5yjnW15lHeNUD
    KRkDhK5n2XKlvSLq
    JroIx5vdT2cUMtv1

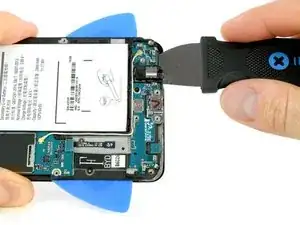

    • Löse nun den Kleber an der Unterseite.

    • Sei vorsichtig, da sich links und rechts an der Unterseite die beiden Touch-Tasten hinter dem Frontpanel befinden. Gehe in der Mitte nur bis knapp an den Homebutton heran.

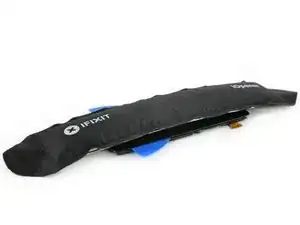

  12. YpjSVMlYCjHRlCjj

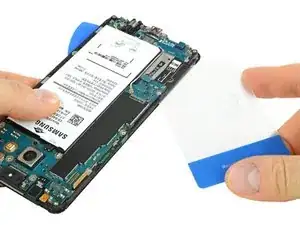

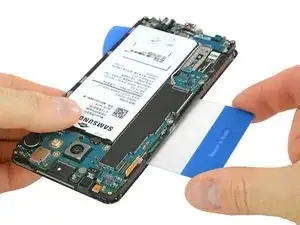

  13. eZ6bxbIYosXIl1bv
    eZ6bxbIYosXIl1bv
    TXmWKmlmSoERYtEC
    EtaAwxyKQZYLsRUa

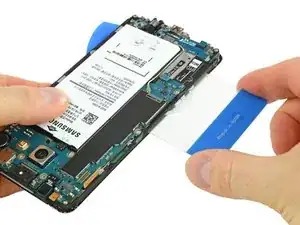

    • Auf der linken Seite (wo das Motherboard sitzt) ersetzt du den Opening Pick durch eine Plastikkarte, um den Kleber hinter dem Akku zu erwischen.

    • Arbeite dich bis kurz vor das Displaykabel vor.

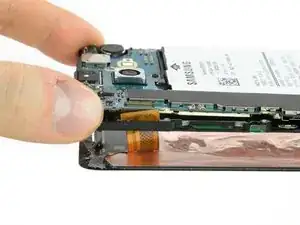

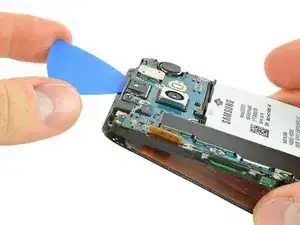

  14. iunWDfH3GMAb2gtB
    iunWDfH3GMAb2gtB
    q1oZQOcLrQAqkIEQ
    YhIIBkJiDE3wTNuO

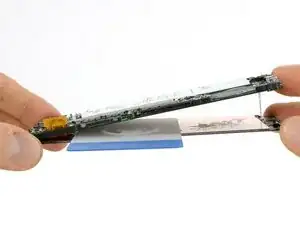

    • Löse das Display vom Displayrahmen und trenne den restlichen Klebstoff an der oberen Seite mit einem Opening Pick.

    • Führe vorsichtig das Displaykabel durch die Aussparung im Displayrahmen.

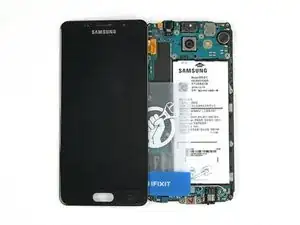

  15. nZFsUiaKEas15DZj

    • Bevor du mit dem Zusammenbau beginnst, solltest du das neue Display anschließen und testen. Schalte das Gerät an, um zu sehen, ob das Display und der Touch fehlerfrei funktionieren.

    • Entferne alle Kleberückstände und bringe neue Klebestreifen an, wo es notwenig ist.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
