Samsung Galaxy A5 (2017) Abdeckung der Hauptplatine inclusive NFC-Antenne und Lautsprecher austauschen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 2
Samsung Galaxy A5 (2017) Abdeckung der Hauptplatine inclusive NFC-Antenne und Lautsprecher austauschen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

20 Minuten

Einleitung

Benutze diese Anleitung, um die Abdeckung der Hauptplatine inklusive NFC-Antenne in deinem Samsung Galaxy A5 (2017) Smartphone auszubauen.

  1. UNT3BQFCLaKkOkBa

    • Schalte dein Smartphone aus, bevor du mit der Reparatur beginnst.

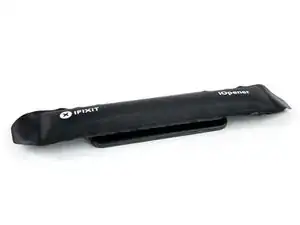

    • Benutze einen iOpener, um den Kleber unter der Rückabdeckung aufzuweichen. Lasse den iOpener mindestens zwei Minuten lang liegen. Du musst diesen Schritt während des Ausbaus der Rückabdeckung mehrfach wiederholen.

    • Der Kleber des Samsung Galaxy A5 (2017) ist sehr stark. Du kannst auch einen Fön, eine Heißluftpistole oder eine Wärmplatte benutzen, falls du es nicht mit dem iOpener schaffst. Sei aber sehr vorsichtig, um das Smartphone nicht zu überhitzen. Das AMOLED Display und der Akku könne durch die Hitze beschädigt werden.

  2. jmXFNCYJkWlJP1Er
    jmXFNCYJkWlJP1Er
    OvfoOcIZJyW2HvRW
    QO6sKv4HWRKe1RBr

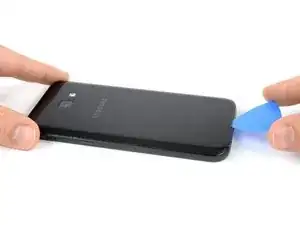

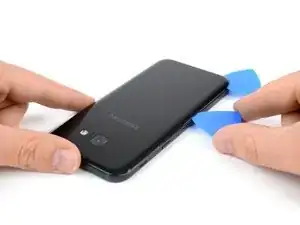

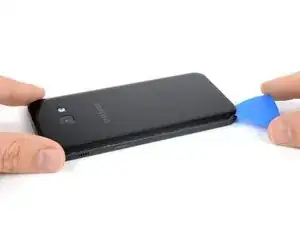

    • Setze ein Plektrum an der Unterkante deines Smartphones ein.

    • Falls du es nicht schaffst, das Plektrum zwischen Rückabdeckung und Rahmen zu zwängen, kannst du mithilfe eines Saugheber einen kleinen Spalt erzeugen.

    • Schiebe die Spitze des Plektrums zur linken unteren Ecke und schneide so den Kleber auf.

    • Lasse das Plektrum in der linken unteren Ecke stecken, damit sich der Kleber nicht wieder verbindet. Setze ein neues Plektrum ein und beginne, den Kleber auf der linken Seite des Smartphones aufzutrennen.

    Found it impossible to lift the back with out cracking the glass. However, once it was cracked and I didn’t care so much it was quicker to lie a hairdryer on it’s side and basically just peel the cover off (shattering the glass in multiple places). I’d recommend just factoring in a replacement back cover as part of replacing the screen, and then this step becomes a lot easier and less frustrating!

    David Barkhausen -

    Falls man den Jimmy besitzt, sollte man lieber diesen dafür benutzen. Dieser Schritt funktioniert damit wesentlich leichter als mit dem Plektrum.

    Philipp Schäfer -

  3. 3hRf5MEevtsN2l5S

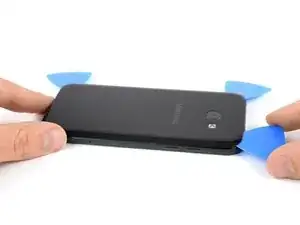

    3hRf5MEevtsN2l5S
    EQmVdGujq6cYvuvX

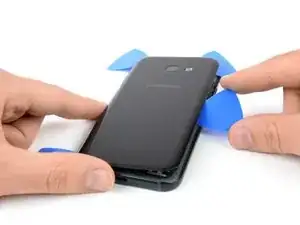

    svDTKGLDGXraW6ig

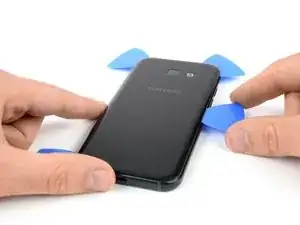

    • Trenne den Kleber an allen Seiten mithilfe eines Plektrums auf. Lasse in jeder Ecke ein Plektrum stecken, damit sich der Kleber nicht wieder verbindet.

    • Benutze erneut einen iOpener, wenn der Kleber zu fest wird. Während der Entfernungsprozedur ist die Rückabdeckung ständig unter Spannung, und kann leicht brechen, wenn der Kleber nicht ausreichend lose ist.

    • Setze ein Plektrum auf der rechten Seite ein, sobald der Kleber an allen Seiten aufgetrennt ist. Drehe es seitwärts hoch, bis du die Rückabdeckung gut fassen kannst.

  4. aIrV2oIrHptJIxnf

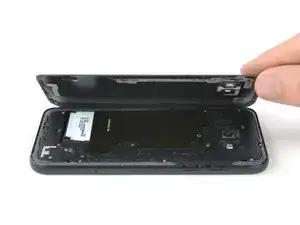

    • Entferne die Rückabdeckung vom Smartphone.

    • Bevor du neue Klebestreifen anbringst, musst du erst alle Klebereste von der Rückabdeckung und vom Rahmen entfernen und die Bereiche mit Isopropylalkohol und einem fusselfreien Tuch reinigen.

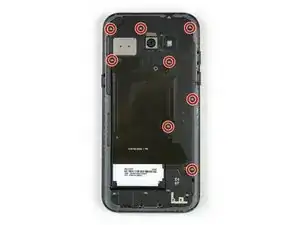

  5. KAwVROONLqbl114Y

    • Entferne die acht Kreuzschlitzschrauben #00, mit denen die Abdeckung der Hauptplatine befestigt ist.

  6. Ux3mKySApgEimXDn
    Ux3mKySApgEimXDn
    Tc2Lrm5NCpXct5EN

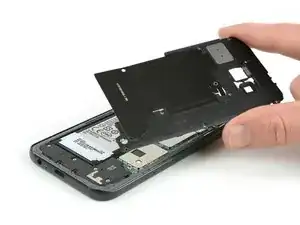

    kCoZajHRelXX1cl4

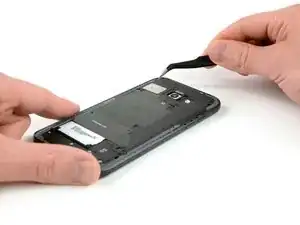

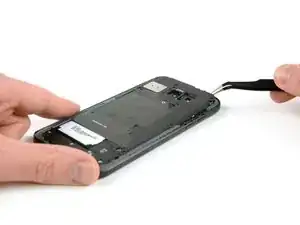

    • Hebe die Abdeckung der Hauptplatine an den beiden oberen Ecken mithilfe einer Pinzette aus ihren Klammern.

    • Entferne die Abdeckung der Hauptplatine inklusive NFC-Antenne und Lautsprecher.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge dieser Anleitung in umgekehrter Reihenfolge. Bringe beim Zusammenbau wo nötig neue Klebestreifen an.
