Samsung Galaxy A5 (2017) Akku austauschen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 8
Samsung Galaxy A5 (2017) Akku austauschen

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

35 Minuten

Einleitung

Benutze diese Anleitung, um den Akku in deinem Samsung Galaxy A5 (2017) auszutauschen.

Durch das Öffnen des Samsung Galaxy A5 (2017) werden die wasserdichten Versiegelungen des Gerätes beschädigt. Wenn du diese Klebeversiegelungen nicht ersetzt, wird dein Smartphone zwar weiterhin normal funktionieren, aber nicht mehr wasserdicht sein.

Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen. Erhitze dein Smartphone nicht. Aufgeblähte Akkus können sehr gefährlich sein, du solltest daher eine Schutzbrille tragen und extrem vorsichtig arbeiten. Bringe dein Gerät im Zweifelsfall zu einem Fachmann.

Du wirst Ersatzklebestreifen benötigen, um den Akku und die Rückabdeckung beim Zusammenbau zu befestigen.

  1. UNT3BQFCLaKkOkBa

    • Schalte dein Smartphone aus, bevor du mit der Reparatur beginnst.

    • Benutze einen iOpener, um den Kleber unter der Rückabdeckung aufzuweichen. Lasse den iOpener mindestens zwei Minuten lang liegen. Du musst diesen Schritt während des Ausbaus der Rückabdeckung mehrfach wiederholen.

    • Der Kleber des Samsung Galaxy A5 (2017) ist sehr stark. Du kannst auch einen Fön, eine Heißluftpistole oder eine Wärmplatte benutzen, falls du es nicht mit dem iOpener schaffst. Sei aber sehr vorsichtig, um das Smartphone nicht zu überhitzen. Das AMOLED Display und der Akku könne durch die Hitze beschädigt werden.

  2. jmXFNCYJkWlJP1Er
    jmXFNCYJkWlJP1Er
    OvfoOcIZJyW2HvRW
    QO6sKv4HWRKe1RBr

    • Setze ein Plektrum an der Unterkante deines Smartphones ein.

    • Falls du es nicht schaffst, das Plektrum zwischen Rückabdeckung und Rahmen zu zwängen, kannst du mithilfe eines Saugheber einen kleinen Spalt erzeugen.

    • Schiebe die Spitze des Plektrums zur linken unteren Ecke und schneide so den Kleber auf.

    • Lasse das Plektrum in der linken unteren Ecke stecken, damit sich der Kleber nicht wieder verbindet. Setze ein neues Plektrum ein und beginne, den Kleber auf der linken Seite des Smartphones aufzutrennen.

    Found it impossible to lift the back with out cracking the glass. However, once it was cracked and I didn’t care so much it was quicker to lie a hairdryer on it’s side and basically just peel the cover off (shattering the glass in multiple places). I’d recommend just factoring in a replacement back cover as part of replacing the screen, and then this step becomes a lot easier and less frustrating!

    David Barkhausen -

    Falls man den Jimmy besitzt, sollte man lieber diesen dafür benutzen. Dieser Schritt funktioniert damit wesentlich leichter als mit dem Plektrum.

    Philipp Schäfer -

  3. 3hRf5MEevtsN2l5S
    3hRf5MEevtsN2l5S
    EQmVdGujq6cYvuvX
    svDTKGLDGXraW6ig

    • Trenne den Kleber an allen Seiten mithilfe eines Plektrums auf. Lasse in jeder Ecke ein Plektrum stecken, damit sich der Kleber nicht wieder verbindet.

    • Benutze erneut einen iOpener, wenn der Kleber zu fest wird. Während der Entfernungsprozedur ist die Rückabdeckung ständig unter Spannung, und kann leicht brechen, wenn der Kleber nicht ausreichend lose ist.

    • Setze ein Plektrum auf der rechten Seite ein, sobald der Kleber an allen Seiten aufgetrennt ist. Drehe es seitwärts hoch, bis du die Rückabdeckung gut fassen kannst.

  4. aIrV2oIrHptJIxnf

    • Entferne die Rückabdeckung vom Smartphone.

    • Bevor du neue Klebestreifen anbringst, musst du erst alle Klebereste von der Rückabdeckung und vom Rahmen entfernen und die Bereiche mit Isopropylalkohol und einem fusselfreien Tuch reinigen.

  5. KAwVROONLqbl114Y

    • Entferne die acht Kreuzschlitzschrauben #00, mit denen die Abdeckung der Hauptplatine befestigt ist.

  6. Ux3mKySApgEimXDn
    Ux3mKySApgEimXDn
    Tc2Lrm5NCpXct5EN
    kCoZajHRelXX1cl4

    • Hebe die Abdeckung der Hauptplatine an den beiden oberen Ecken mithilfe einer Pinzette aus ihren Klammern.

    • Entferne die Abdeckung der Hauptplatine inklusive NFC-Antenne und Lautsprecher.

  7. GAlPxRkddSX2RWQb

    • Löse das Akku-Flachbandkabel mit dem flachen Ende eines Spudgers ab.

  8. BamrJT5vttOkn4dU

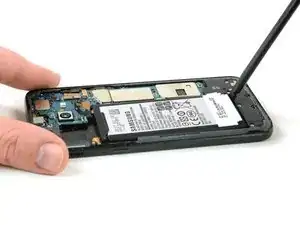

  9. HxPUkfMKZiuTHUxa
    HxPUkfMKZiuTHUxa
    1TLnboZ1A6qIGRik

    • Setze das flache Ende eines Spudgers in den Spalt am unteren Ende des Akkus, und beginne, die untere rechte Ecke hochzuhebeln.

    • Versetze den Spudger zur linken unteren Ecke des Akkus und heble sie hoch.

    • Setze den Spudger nur bis zur Kerbe auf seinem flachen Ende ein. Die weitere Vorgehensweise findest du im nächsten Schritt.

    Falls man den Jimmy besitzt, sollte man lieber diesen dafür benutzen. Dieser Schritt funktioniert damit wesentlich leichter als mit dem Spudger.

    Philipp Schäfer -

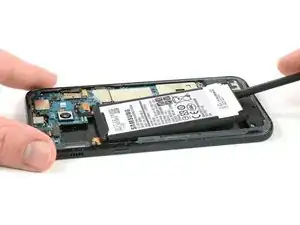

  10. Wte6dEKulGKYDlQC
    Wte6dEKulGKYDlQC
    UDjqBo2K3VQwCSg2

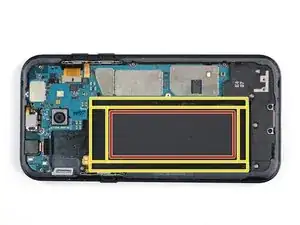

    • Vorsicht:

    • Heble nur in den gelb markierten Bereichen (Rand).

    • Vermeide es, im rot markierten Bereich zu hebeln (Mitte). Das ist die Rückseite des Displays.

    • Setze den Spudger unterhalb des Akkus auf den Seiten der Vertiefung ein, um den restlichen Kleber zu durchtrennen, bis der Akku lose ist.

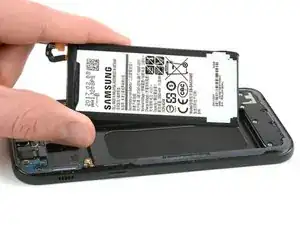

  11. QZvCYYZwDF2YjyUl

    • Entferne den Akku.

    for prying out battery i recomend using plastic card

    Marian Moravec -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge dieser Anleitung in umgekehrter Reihenfolge.

Schalte, wenn möglich, dein Smartphone ein, um deine Reparatur zu testen, bevor du neue Klebestreifen einsetzt und das Gerät wieder verschließt.

Befestige den neuen Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband und drücke ihn 5-10 Sekunden lang fest.

Für eine optimale Leistung, und um Software-Fehlern vorzubeugen, solltest du deinen neu eingebauten Akku kalibrieren: Entlade den Akku auf unter 10% und lade ihn dann ohne Unterbrechung auf 100% auf.


Tinte & Feder

Dominik Schnabelrauch

Mitglied seit: 23/11/16

167812 Reputation

4 Kommentare

Hallo,

ich kapier einfach nicht wie man das Backcover geöffnet bekommen soll. Ich erhitzt eine Kante mit dem Fön setz den Saugnapf an und es pasiert einfach gar nichts. Ich kann einfach nicht mein Opening Tool unter das Cover kriegen. Was mach ich falsch?

Salomo Heinz -

Hallo Salome, je nach alter des Handys kann der Klebstoff schon sehr hartnäckig geworden sein. Ein Fön erzeugt nur langsam die benötigte Hitze (wir wollen auf ca 80°C kommen). Versuche etwas länger die untere Kante und auch die beiden seitlichen Kanten zu erhitzen und dann mit dem Saugnapf anzuheben. Anstatt mit einem Opening Tool (blauer Hebel) kannst du auch ein Opening Pick (Plektrum) verwenden – es ist etwas schlanker und man kann damit besser den Klebstoff trennen. Bleib geduldig und viel Erfolg

Tobias Isakeit -

Hallo,

wir haben den Akku entsprechend der Anleitung getauscht. Das hat auch Problemlos funktioniert, nur leider sagt das Gerät jetzt beim Einstecken des Ladegerätes, dass die Temperatur zu niedrig ist und der Ladevorgang erst bei normaler Temperatur fortgesetzt wird. Was haben wir falsch gemacht????

Grüße

Ronny

Ronny Räßler -

Any reason this guide has different instructions on Battery Calibration than the dedicated iFixit guide on Battery Calibration? I’m gonna do what is says here (because it’s faster and easier) and I followed the rest of the guide (so I might as well do everything it says), but I find it kinda strange that it’s different.

Stefan M -
