Einleitung
Wenn die Akkulaufzeit deines Samsung Galaxy A5 immer kürzer wird, verwende diese Anleitung, um den Akku zu ersetzen.
Wenn dein Akku aufgebläht ist, dann treffe entsprechende Vorsichtsmaßnahmen.
In dieser Anleitung werden Display und Mittelrahmen entfernt. Du benötigst eventuell neue Klebestreifen, um Akku und Display wieder zu befestigen.
Bevor du das Gerät auseinandernimmst, solltest du den Akku auf unter 25 % entladen. Akkus können Feuer fangen und/oder explodieren, falls sie versehentlich perforiert oder beschädigt werden. Im entladenen Zustand wird diese Gefahr auf ein Minimum reduziert.
-
-
Schalte dein Smartphone aus.
-
Verwende einen iOpener, um den Klebstoff am Rand des Displays aufzuweichen. Konzentriere dich auf die beiden Seiten und dann auf den unteren Teil.
-
Mit einem iSclack oder einem Saugheber kannst du das Display ein wenig anheben, damit du mit einem Opening Pick in den Zwischenraum kommst.
-
-
-
Wenn der Klebstoff auf der Seite genug gelöst ist, kannst du das Display weiter anheben, um mit dem Opening Pick dahinter zu gelangen.
-
Nimm einen zweiten Opening Pick und arbeite dich um die untere Ecke.
-
Wiederhole den letzten und diesen Schritt auf der anderen Seite.
-
-
-
In der oberen rechten Ecke findest du das Flachbandkabel des Displays. Verwende einen Spudger, um die Verbindung zu lösen.
-

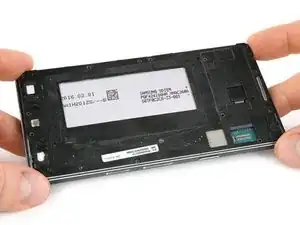

Nun kannst du das Display abnehmen.
-
-
-

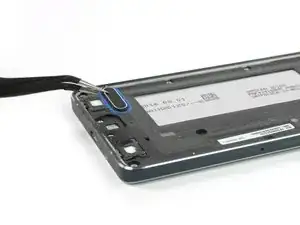

Nimm den Homebutton heraus und lege ihn beiseite.
-

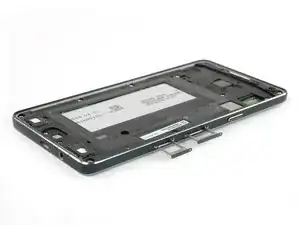

Entferne die Halterungen für SD-Karte und die SIM-Karte.
-

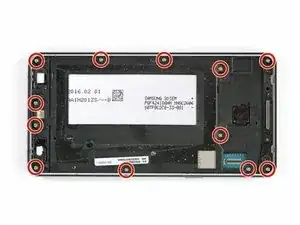

Entferne die zwölf Kreuzschlitz #00 Schrauben aus dem Mittelrahmen.
-
-
-

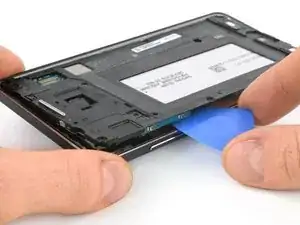

Bringe die Spitze eines Opening Picks unterhalb der Lautstärkeknöpfe zwischen Gehäuse und Mittelrahmen, um den Mittelrahmen heraus zu bekommen. Dies sollte die Kunststoffnasen an der Seite und der unteren linken Ecke lösen.
-

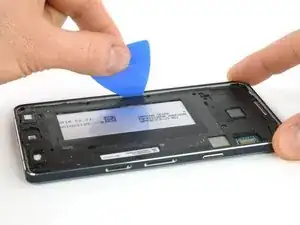

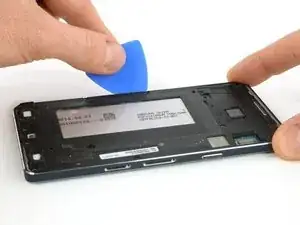

Gehe mit dem Opening Pick unter die Lautstärkeknöpfe, um die obere linke Ecke aus dem Gehäuse lösen.
-
-
-

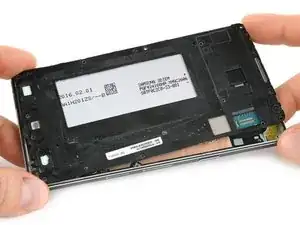

Drücke den oberen Teil nun in Richtung der bereits offenen Seite, um den Mittelrahmen vollständig aus dem Gehäuse zu drehen.
-
-
-

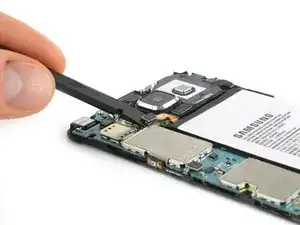

Verwende einen Spudger zum Trennen des Akkuanschlusses.
-

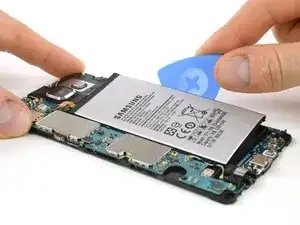

Mit einem Opening Pick kommst du zwischen Mittelrahmen und Akku, um diese vom Klebstoff zu trennen.
-

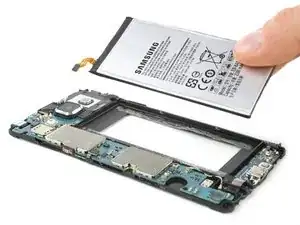

Hebele den Akku heraus
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen. Verwende, wo nötig, neue Klebestreifen.
4 Kommentare
Shattered my screen and cut off the wires for both the “home” and “overview” buttons. There is nothing wrong with this guide but a few simple tips would have saved me a lot of pain (and my favorite phone which is now garbage). First, the screen is made of two layers (glass sandwiched to an LCD) you need to make sure you are prying out both of these layers and not just one. Second, there is no indication of how hot to get the phone for softening the glue (presumably getting it too hot is also detrimental). I guess I didn’t get it hot enough because my screen never budged. I tried sliding in a razor blade just to get things started and the screen immediately shattered. Lastly, the guide is not explicit that the “home” and “overview” buttons are glued to the screen and have wires that pass along the very edge of of the screen. Sliding a pick across the bottom of the phone is likely to cut right through these wires. This is not repairable. Thanks ifixit for taking my money and destroying my phone.
Good evening.
I changed the battery successfully because the old one was stuck on 51% when charging, but the new has the same behaviour!! What kind of problems can this phone have?
Luca
On Galaxy A5-2016 A500FU it is almost impossible to insert the opening pick under the screen. The gap available between the internal edge of the frame and that of the screen is too thin and the very fragile screen is not glued to the touch screen but on the contrary partially glued to the copper sheet underlying separating the back of the display from the rest of the electronics and the battery. This copper foil is itself too strongly glued. So it retains the screen which breaks at the slightest effort. The destruction of the screen is almost certain. In my case, nothing serious since he was already wronged. But in the case of a battery change, it is very risky.
This smartphone is clearly designed not to be easily repaired unless you have a hot air generator well controlled in temperature and sufficient flow to heat at least ¼ or half of the touch screen for the heat to diffuse deep enough, evenly and without excess trough the glass.
I dared a little by challenge. I will not commit to opening another A500FU.
Thanks Hubert for Your comments. Eventually I decided not to open my A500FU just to replace the Battery, as indeed it seems far too risky to take off the screen without the frame, just to replace the battery… I have killed several screens (which had minor cracks) on Huawei phones, which are similarly attached, I agree, it is extremely easy to damage the screen or put the Pick in the wrong gap (between the screen and the glass) and thus destroy the screen while trying to remove it.
