Einleitung
Nutze diese Anleitung, um das Display zu tauschen oder entfernen.
Hinweis: Möglicherweise funktioniert nach der Reparatur der Fingerabdrucksensor nicht mehr. Sicherheitsupdates, die nach September 2020 installiert wurden, unterstützen diese Reparatur nicht.
Bei dieser Anleitung wird nur das Display ausgewechselt, während der ursprüngliche Rahmen und die Hauptplatine verbleiben. Es gibt allerdings auch Ersatzdisplays, die in einem Rahmen vorinstalliert sind. In diesem Fall ist zum Austausch ein ganz anderes Verfahren notwendig. Achte darauf, dass du das richtige Ersatzteil hast, bevor du mit der Reparatur anfängst.
Entlade zur Sicherheit vor dem Öffnen des Smartphones den Akku auf unter 25%. Du reduzierst dadurch das Risiko, dass sich der Akku entzündet und/oder explodiert, falls er versehentlich beschädigt wird.
Du benötigst Ersatzklebestreifen, um die Komponenten beim Wiederzusammenbau erneut zu befestigen.
-
-
Setze ein SIM-Auswurfwerkzeug, ein SIM-Auswurfbit oder eine aufgebogene Büroklammer in das Loch im SIM-Einschub, der sich links am Smartphone befindet.
-
Drücke fest hinein, so dass der Einschub herauskommt.
-
Entferne den SIM-Einschub.
-
-
-
Schalte das Smartphone aus.
-
Lege einen erwärmten iOpener auf die Rückabdeckung, damit der Kleber darunter weich wird.
-
-
-

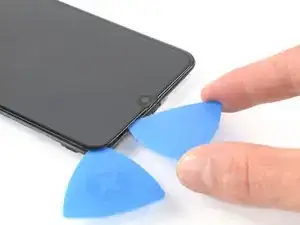

Setze ein Plektrum unten am Smartphone in der Nähe des USB-C-Anschlusses ein.
-
Schiebe das Plektrum in die untere linke Ecke.
-
-
-

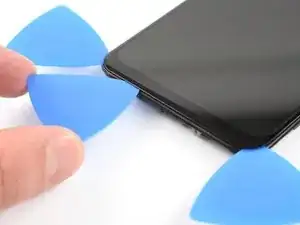

Setze ein zweites Plektrum ein und schiebe es zum Auftrennen des Klebers von unten in die linke obere Ecke.
-
Lasse die Plektren stecken, so dass sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum in die obere linke Ecke der Rückseite ein.
-
Schiebe das Plektrum an der Oberkante entlang.
-
Lasse das Plektrum in der rechten oberen Ecke stecken, so dass sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein viertes Plektrum in die obere rechte Ecke der Rückabdeckung ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers die Seitenkante entlang in die untere rechte Ecke.
-
Lasse das Plektrum in der unteren rechten Ecke stecken, so dass sich der Kleber nicht wieder verbinden kann.
-
-
-

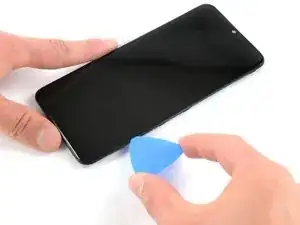

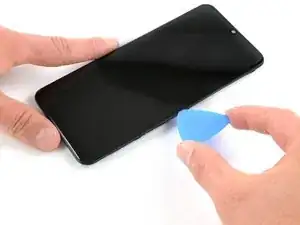

Setze ein Plektrum zwischen das Display und dem Mittelrahmen unten am Smartphone in der Nähe des USB-C-Anschlusses ein.
-
Schiebe das Plektrum an der Unterkante entlang, um die Rasten zu lösen.
-
-
-

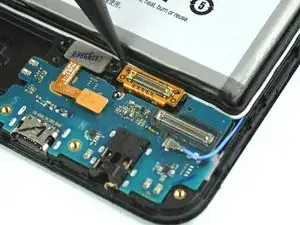

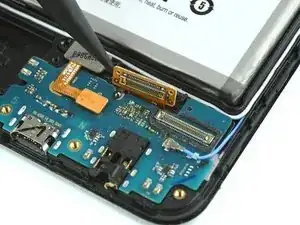

Heble den Akkustecker mit einem Spudger aus seinem Anschluss senkrecht nach oben und trenne den Akku ab.
-
-
-

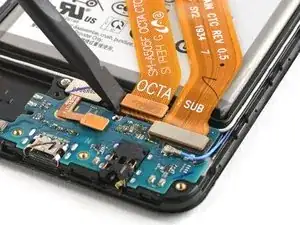

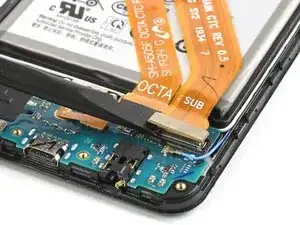

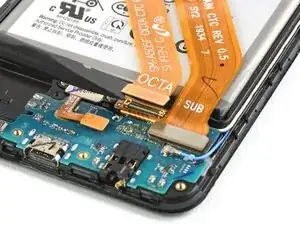

Heble das Verbindungs-Flachbandkabel und das Display-Flachbandkabel mit dem flachen Ende des Spudgers von der Tochterplatine hoch und löse sie ab.
-
Biege beide Kabel behutsam aus dem Weg.
-
-
-

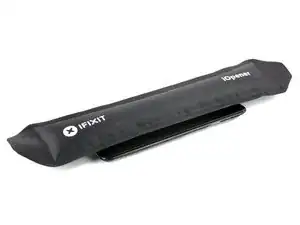

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf das Display, so dass der Kleber darunter weich wird.
-

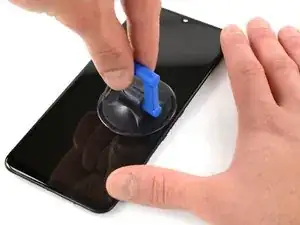

Bringe einen Saugheber nahe am rechten Displayrand an und ziehe 30 Sekunden lang fest und gleichmäßig, bis sich der Kleber löst.
-
-
-
Lege den iOpener nochmals ungefähr eine Minute lang auf das Display.
-

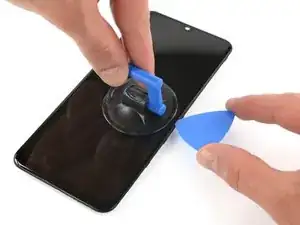

Ziehe den Saugheber hoch und setze ein Plektrum in den Spalt zwischen Display und Rahmen ein.
-
-
-

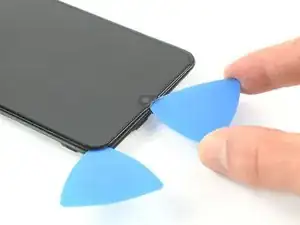

Schiebe das Plektrum zur unteren rechten Ecke hin nach unten.
-
Lasse es dort stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-

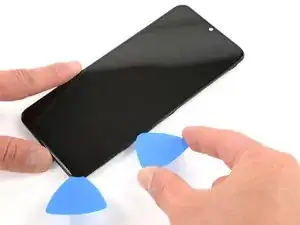

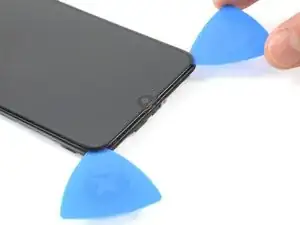

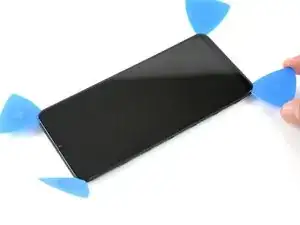

Trenne den Kleber weiter auf, indem du ein zweites Plektrum einsetzt und zur oberen rechten Ecke des Smartphones hin schiebst.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

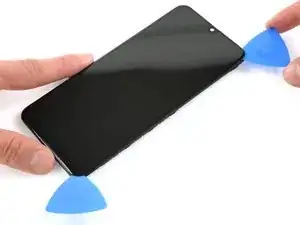

Setze ein drittes Plektrum ein und schiebe es zur oberen linken Ecke hin.
-
Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

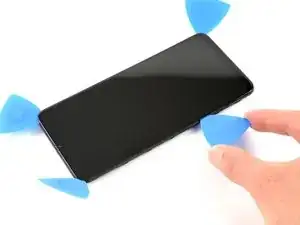

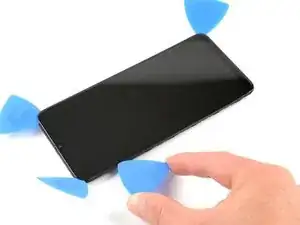

Setze ein viertes Plektrum in die obere linke Ecke ein.
-
Schiebe das Plektrum bis zur unteren linken Ecke hin, um den Kleber aufzutrennen. Lasse es dort stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

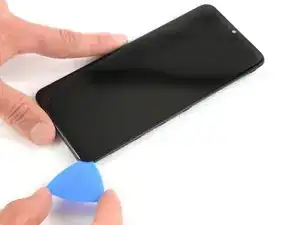

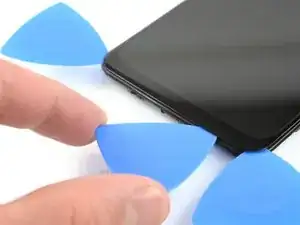

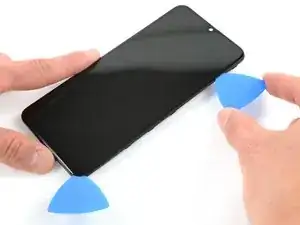

Setze ein fünftes Plektrum ein und schiebe es an der Unterkante entlang, um den restlichen Kleber aufzutrennen.
-
-
-

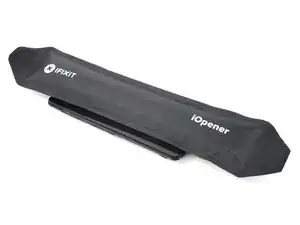

Lege den erwärmten iOpener auf das Display, damit der Kleber darunter gelöst wird.
-

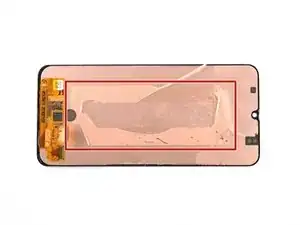

Während du wartest, kannst du dir die rechteckige Klebefläche auf der Rückseite des Displays einprägen.
-
-
-

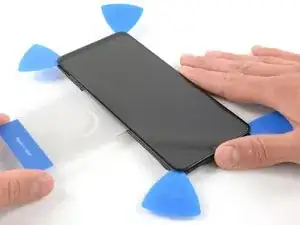

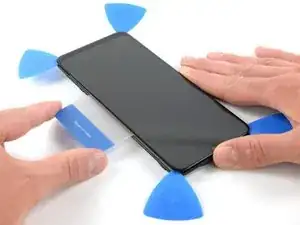

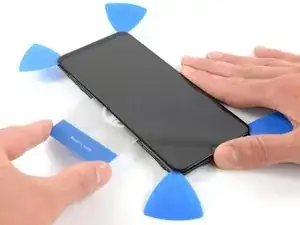

Setze eine Plastikkarte unter die gelöste linke Kante des Displays.
-
Drücke die Karte hinein und schiebe sie vor und zurück, bis der ganze Kleber aufgeschnitten ist.
-
Wenn du dir sicher bist, dass der Kleber ganz aufgetrennt ist, kannst du die vier Plektren in den Ecken entfernen.
-
-
-

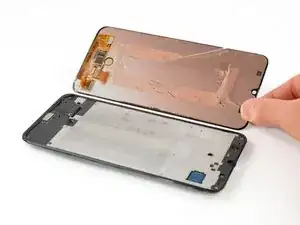

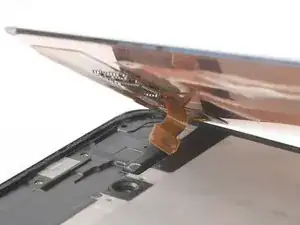

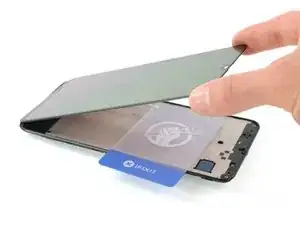

Hebe das Display von der Oberkante her ab.
-
Führe das Displaykabel behutsam durch den Rahmen.
-
Entferne das Display.
-
Teste, wenn möglich, das Gerät, bevor du es wieder zuklebst.
Das neue Display lässt sich am besten mit einem Stück vorgestanzter doppelseitiger Klebefolie befestigen.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Bringe den Kleber an den notwendigen Stellen an, nachdem du die entsprechenden Bereiche mit Isopropylalkohol (>90%) gereinigt hast.
Bitte entsorge deinen Elektroschrott fachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche zuerst einige grundsätzliche Lösungen. In unserem Antwortenforum findest du Hilfe bei der Fehlersuche.
23 Kommentare
considering it is embedded within the display assembly, any chance that the fingerprint sensor is affected by replacing the screen?
Steve B -
Hi Steve, the fingerprint sensor is not embedded within the display as you can see here. The sensor is fixed under the frame and can be seen through the hole in the frame.
Hey, I followed this procedure to replace my screen and now, whenever I am charging my phone it keeps on rebooting itself every 3-5 seconds, or even when it’s not charging and is just idle. I tried to open it up and realign everything however it didn’t help and kept rebooting. So I am not quite sure what I did wrong and was wondering if you have ever experienced that, and what to do about it.
sounds like you may have damaged the battery in some way, try replacing the battery!
A good instruction, but if you change the screen without a midframe, it will not work.
