Einleitung
Diese Anleitung zeigt, wie der abgenutzte Akku deines Galaxy A50 ausgetauscht oder entfernt werden kann..
Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen. Entlade zur Sicherheit vor dem Öffnen des Smartphones den Akku auf unter 25%. Du reduzierst dadurch das Risiko, dass sich der Akku entzündet oder explodiert, falls er während der Reparatur versehentlich beschädigt wird.
Du benötigst Ersatzklebestreifen, um die Komponenten beim Wiederzusammenbau erneut zu befestigen.
-
-
Setze ein SIM-Auswurfwerkzeug, ein SIM-Auswurfbit oder eine aufgebogene Büroklammer in das Loch im SIM-Einschub, der sich links am Smartphone befindet.
-
Drücke fest hinein, so dass der Einschub herauskommt.
-
Entferne den SIM-Einschub.
-
-
-
Setze die Spitze eines Plektrums zwischen dem Rahmen und der Rückabdeckung unten am Smartphone in der Nähe des USB-C-Anschlusses ein.
-
Wenn es dir nicht gelingt, das Plektrum zwischen Rückabdeckung und Mittelrahmen einzusetzen, kannst du einen Saugheber benutzen, oder mit Hilfe von sehr starkem Klebeband an der Rückabdeckung ziehen, so dass sich ein Spalt öffnet.
-
Schiebe das Plektrum in die untere rechte Ecke und lasse es dort stecken.
-
-
-
Setze ein zweites Plektrum in die rechte untere Ecke ein und schiebe es zum Auftrennen des Klebers zur linken unteren Ecke hin.
-
Lasse die Plektren stecken, so dass sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum in die untere linke Ecke der Rückseite ein.
-
Schiebe das Plektrum an der linken Kante entlang.
-
Lasse das Plektrum in der linken oberen Ecke stecken, so dass sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein viertes Plektrum in die obere linke Ecke der Rückabdeckung nahe an der Kamera ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang in die obere rechte Ecke.
-
Lasse das Plektrum in der oberen rechten Ecke stecken, so dass sich der Kleber nicht wieder verbinden kann.
-
-
-
In allen vier Ecken stecken jetzt Plektren. Setze ein fünftes und letztes Plektrum an der oberen rechten Ecke der Rückabdeckung ein.
-
Schiebe das Plektrum an der rechten Kante zur rechten unteren Ecke nach unten, damit auch die letzte Klebeverbindung aufgetrennt wird.
-
-
-
Entferne die dreizehn 3 mm Kreuzschlitzschrauben #00, mit denen der Mittelrahmen befestigt ist.
-
-
-
Setze ein Plektrum zwischen das Display und dem Mittelrahmen unten am Smartphone in der Nähe des Ladeanschlusses ein.
-
Schiebe das Plektrum zur linken unteren Ecke hin, um die Rasten zu lösen.
-
Schiebe das Plektrum zur rechten unteren Ecke hin, um die restlichen unteren Rasten zu lösen.
-
-
-
Schiebe das Plektrum weiter an der rechten Seite entlang, um alle Rasten an dieser Seite zu lösen.
-
-
-
Schiebe das Plektrum entlang der linken Seitenkante nach unten zur linken Ecke, löse alle Rasten an dieser Seite.
-
-
-
Heble den Akkustecker mit dem flachen Ende eines Spudgers senkrecht aus seinem Anschluss nach oben und trenne den Akku ab.
-
-
-

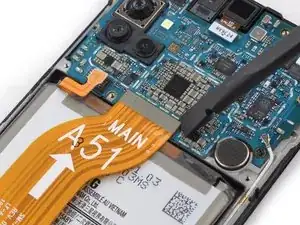

Heble das Verbindungs-Flachbandkabel mit dem flachen Ende des Spudgers von der Hauptplatine hoch und trenne es ab.
-
-
-

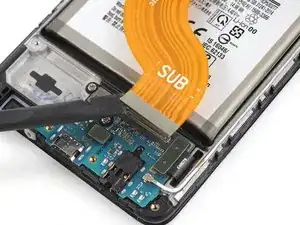

Heble das Verbindungs-Flachbandkabel mit dem flachen Ende des Spudgers von der Tochterplatine hoch und trenne sie ab.
-
Entferne das Verbindungs-Flachbandkabel.
-
-
-

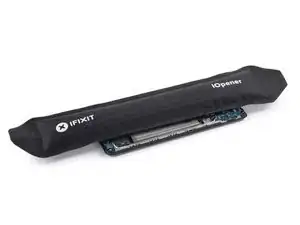

Lege einen erwärmten iOpener 2-3 Minuten lang auf den Akku, um den Kleber darunter aufzuweichen.
-
-
-

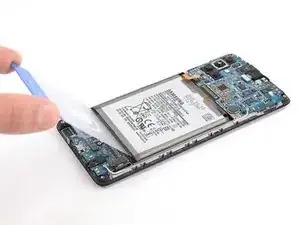

Setze eine Plastikkarte an der Unterkante des Akkus ein und schiebe sie behutsam unter dem Akku entlang.
-

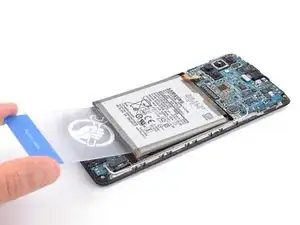

Schiebe die Karte weiter unter den Akku, damit die Klebeverbindung aufgetrennt wird.
-
Teste, wenn möglich, das Gerät, bevor du es wieder zuklebst.
Befestige den neuen Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit er genau richtig sitzt, musst du das neue Klebeband an die gleichen Stellen, wie das alte kleben, nicht direkt auf den Akku. Drücke den neuen Akku gut fest.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Bringe den Kleber an den notwendigen Stellen an, nachdem du die entsprechenden Bereiche mit Isopropylalkohol (>90%) gereinigt hast.
Für ein optimale Leistung, solltest du deinen neu eingebauten Akku
kalibrieren : Lade ihn erst auf 100% auf und lasse ihn mindestens zwei weitere Stunden am Ladegerät angeschlossen. Benutze dann das Smartphone so lange, bis es wegen eines leeren Akkus von selbst ausgeht. Lade es dann ohne Unterbrechung auf 100% auf.
Bitte entsorge deinen Elektroschrott fachgerecht.
