Einleitung
Nutze diese Anleitung, um den schwachen oder defekten Akku in deinem Samsung Galaxy A70 zu ersetzen.
Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen. Entlade deinen Akku aus Sicherheitsgründen auf unter 25%, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko eines gefährlichen Feuers oder einer Explosion geringer.
Um das Gerät wieder zusammenzubauen, musst du die Klebestreifen ersetzen.
-
-
Setze ein SIM-Auswurfwerkzeug, ein SIM-Auswurfbit oder eine aufgebogene Papierklammer in das Loch im SIM-Fach, an der linken Kante des Handys.
-
Drücke dein Werkzeug fest in das Loch, um das Fach auszuwerfen und um es zu entfernen.
-
-
-
Schalte dein Galaxy A70 aus.
-
Erhitze einen iOpener und nutze ihn, um den Kleber unter der Rückabdeckung aus Glas aufzuweichen. Möglicherweise musst du das mehrfach wiederholen, um das Handy warm genug zu bekommen.
-
-
-
Setze einen Saugheber so nahe wie möglich an die Mitte der rechten Kante auf.
-
Ziehe am Saugheber, um zwischen der Rückabdeckung und dem Rahmen einen Spalt zu erzeugen.
-
Schiebe ein Plektrum in den Spalt.
-
-
-
Schiebe das Plektrum an der Seite des Smartphones zur unteren rechten Ecke.
-
Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze ein zweites Plektrum rechts über das andere Plektrum ein.
-
Schiebe das Plektrum an der rechten Kante entlang bis in die obere rechte Ecke.
-
Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze ein drittes Plektrum rechts oben neben das andere Plektrum ein.
-
Schiebe das Plektrum an der Oberkante entlang, bis in die obere linke Ecke, um den Kleber aufzuschneiden.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze ein viertes Plektrum unter das Plektrum in der linken oberen Ecke ein.
-
Schiebe das Plektrum an der linken Kante entlang, um den Kleber aufzuschneiden.
-
Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Setze ein fünftes Plektrum in der unteren linken Ecke ein.
-
Schiebe das Plektrum an der Unterkante entlang, um den restlichen Kleber aufzuschneiden.
-
-
-
Entferne die vierzehn 4 mm Kreuzschlitzschrauben, mit denen der Mittelrahmen befestigt ist.
-
-
-
Setze ein Plektrum an der rechten Seite neben den Lautstärkereglern zwischen den Mittelrahmen und die Frontpanel-Einheit.
-
-
-
Schiebe das Plektrum um die untere rechte Ecke und bis zur linken Ecke, um die Clips zu lösen.
-
-
-
Schiebe das Plektrum um die linke untere Ecke und auf der linken Seite nach oben, um die Clips dort zu lösen.
-
-
-
Löse den Akkuanschluss mit dem flachen Ende eines Spudgers, indem zu ihn gerade aus seinem Anschluss hebelst.
-
-
-

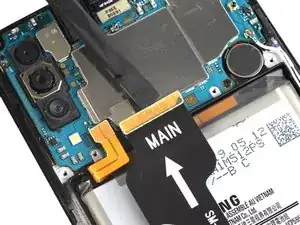

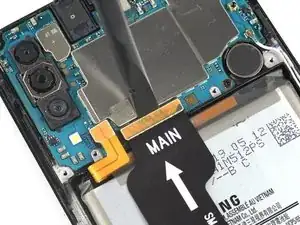

Trenne das Verbindungskabel vom Motherboard mit dem flachen Ende eines Spudgers, indem zu es gerade aus dem Anschluss hebelst.
-
-
-

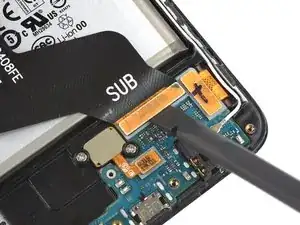

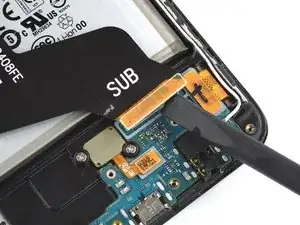

Trenne das Verbindungskabel vom Daughterboard mit dem flachen Ende eines Spudgers, indem zu es gerade aus dem Anschluss hebelst.
-

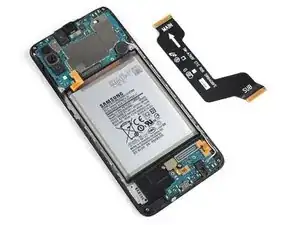

Entferne das Verbindungskabel.
-
-
-

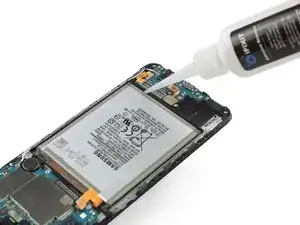

Träufle ein paar Tropfen des Klebstoffentferners oder hochprozentigen (90% oder höher) Isopropylalkohol in die Einbuchtung an der Unterkante des Akkus.
-
Hebe das Ende deines Smartphones an, damit sich der Klebstoffentferner unter dem Akku verteilen kann.
-
Lasse den Klebstoffentferner mindestens eine Minute einwirken.
-
-
-

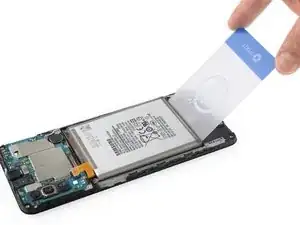

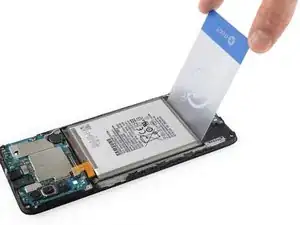

Setze eine Plastikkarte unter die Unterkante des Akkus.
-
Schiebe sie vorsichtig unter den Akku, um den Kleber zu lösen.
-

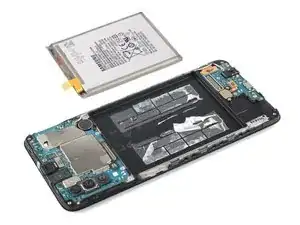

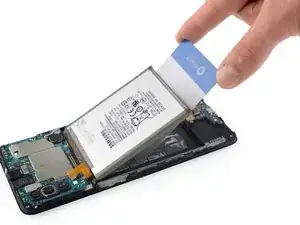

Schiebe die Karte weiter unter den Akku, um ihn langsam herauszulösen.
-
Wenn möglich, schalte dein Smartphone ein und teste es, bevor du neuen Kleber anbringst und das Smartphone wieder verschließt.
Befestige deinen neuen Akku mit vorgestanzter Klebefolie oder doppelseitigem Klebeband. Um ihn richtig zu positionieren, bringe das Klebeband im Gerät an, nicht am Akku. Drücke dann den Akku fest an.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol und bringe neue Klebestreifen an.
Damit dein neu eingebauter Akku optimal funktioniert, solltest du ihn kalibrieren: Lade dein Gerät auf 100% auf und lasse es zwei weitere Stunden am Ladegerät. Dann nutze dein Gerät, bis es von sich aus ausgeht. Dann lade es ohne Unterbrechung wieder auf 100% auf.
Bitte entsorge deinen Elektroschrott fachgerecht.
Lief die Reparatur nicht, wie geplant? Versuche es mit einer grundlegenden Fehlersuche. Ansonsten kannst du in unserem Forum Hilfe finden.
