Samsung Galaxy A70 Display ersetzen

Geschrieben von: Adriana Zwink
  • Kommentare: 9
Samsung Galaxy A70 Display ersetzen

Schwierigkeitsgrad

Mittel

Schritte

28

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Nutze diese Anleitung, um das kaputte oder zersplitterte Display eines Samsung Galaxy A70 zu ersetzen.

Wenn der Rahmen deines Geräts verbogen ist, solltest du ihn ersetzen, damit das neue Display richtig sitzt und nicht gleich beschädigt wird.

Bevor du dein Smartphone öffnest, solltest du es auf unter 25% entladen. Wenn der Akku versehentlich angestochen wird, kann er Feuer fangen und/oder explodieren. Die Wahrscheinlichkeit, dass dies passiert, ist mit einem entladenen Akku aber geringer.

Hinweis: Bei dieser Anleitung wird nur das Display ausgetauscht, aber nicht der Rahmen, die Hauptplatine und der Akku. Es kann aber sein, dass das Austauschdisplay in einem neuen Rahmen eingebaut ist und dadurch ganz andere Schritte nötig werden, nämlich das Übertragen innerer Bauteile und der Austausch des Akkus. Achte darauf, dass du das richtige Ersatzteil hast, bevor du mit der Reparatur beginnst.

Du wirst beim Zusammenbau neue Klebestreifen benötigen, um die einzelnen Komponenten wieder zu befestigen.

  1. 3nHRWK6EGQW4OX1h
    3nHRWK6EGQW4OX1h
    X1lDTZdfCrFONGBb
    CYBpWKyHeiymuMSJ

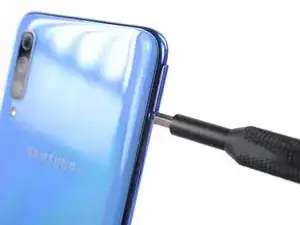

    • Setze ein SIM-Auswurfwerkzeug, ein SIM-Auswurfbit oder eine aufgebogene Papierklammer in das Loch im SIM-Fach, an der linken Kante des Handys.

    • Drücke dein Werkzeug fest in das Loch, um das Fach auszuwerfen und um es zu entfernen.

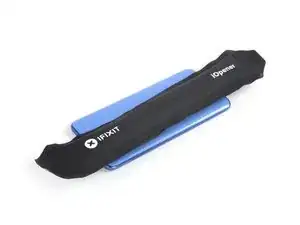

  2. IGrGbksinpPw5nkH

    • Schalte dein Galaxy A70 aus.

    • Erhitze einen iOpener und nutze ihn, um den Kleber unter der Rückabdeckung aus Glas aufzuweichen. Möglicherweise musst du das mehrfach wiederholen, um das Handy warm genug zu bekommen.

    • Du kannst auch ein Heißluftgebläse oder eine Heizplatte benutzen. Achte aber darauf, dass das Smartphone nicht zu heiß wird. Das AMOLED Display und der Akku sind beide sehr hitzeempfindlich.

    Kann man im Falle dass man kein spezielles Gerät hat auch ein Fön benutzen?

    Derzocker39 -

    Hallo Derzocker39,

    auch einen Föhn kannst du zur Not benutzen. Die Zeit kann dabei variieren. Taste dich am besten langsam heran und überprüfen immer wieder ob sich das Backcover schon anheben lässt. Wenn es schwer werden sollte den Klebstoff zu durchtrennen, kannst du auch zwischenzeitlich immer wieder föhnen. Achte darauf, dass dein Gerät nicht zu heiß wird.

    Dominik Schnabelrauch -

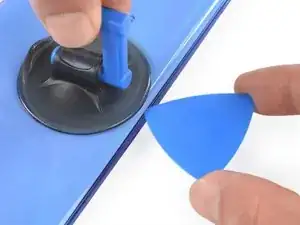

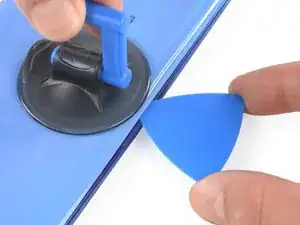

  3. x1PwIaINLLWUsMHZ
    x1PwIaINLLWUsMHZ
    X4KAWUoQknXCLXJC

    • Setze einen Saugheber so nahe wie möglich an die Mitte der rechten Kante auf.

    • Ziehe am Saugheber, um zwischen der Rückabdeckung und dem Rahmen einen Spalt zu erzeugen.

    • Schiebe ein Plektrum in den Spalt.

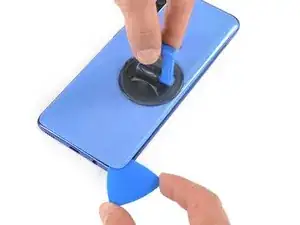

  4. PR1uwPIXSjeHQ1jG
    PR1uwPIXSjeHQ1jG
    iwmZtGs3jeypDCpm
    SRSFIRFGQPbXLxPK

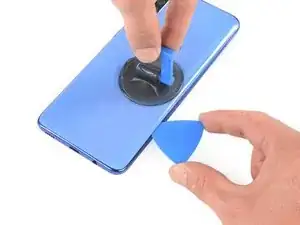

    • Schiebe das Plektrum an der Seite des Smartphones zur unteren rechten Ecke.

    • Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.

    • Sobald du ein Plektrum eingesetzt hast, kannst du den Saugheber abziehen oder ihn verwenden, um das Handy beim Schneiden besser halten zu können.

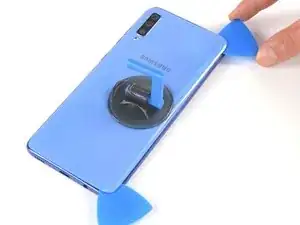

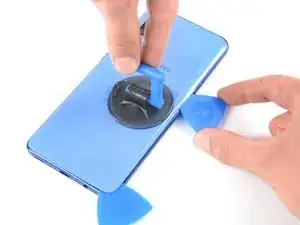

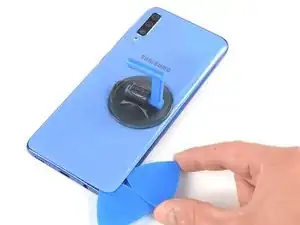

  5. Iw2lOIijImQGmEBY
    Iw2lOIijImQGmEBY
    F12kdWYcVPnLPGk2
    d6s1lZ5Tv5fHqqTQ

    • Setze ein zweites Plektrum rechts über das andere Plektrum ein.

    • Schiebe das Plektrum an der rechten Kante entlang bis in die obere rechte Ecke.

    • Wenn es schwierig wird, musst du den iOpener nochmals erwärmen und wieder auflegen.

    • Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.

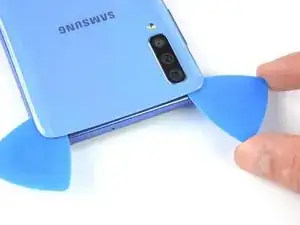

  6. rutNVHPZS4WxsJcM
    rutNVHPZS4WxsJcM
    adJWiuFm3kjnkZyx

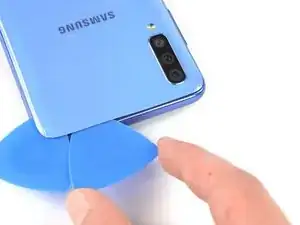

    • Setze ein drittes Plektrum rechts oben neben das andere Plektrum ein.

    • Schiebe das Plektrum an der Oberkante entlang, bis in die obere linke Ecke, um den Kleber aufzuschneiden.

    • Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbindet.

  7. WfPKcQjQqZcoroEK
    WfPKcQjQqZcoroEK
    PFhisuJG1Ng4DwZ2
    ho3lmXK1WKRNOQXw

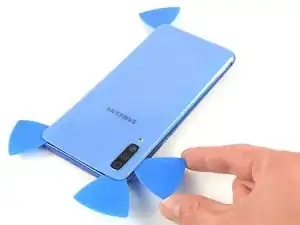

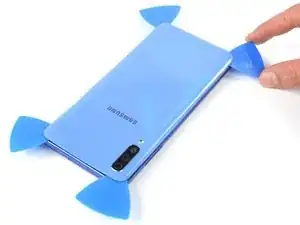

    • Setze ein viertes Plektrum unter das Plektrum in der linken oberen Ecke ein.

    • Schiebe das Plektrum an der linken Kante entlang, um den Kleber aufzuschneiden.

    • Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.

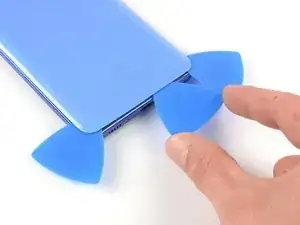

  8. oGIRUhfnvKAXpCx4
    oGIRUhfnvKAXpCx4
    JMqnpRmYJOXYB31H

    • Setze ein fünftes Plektrum in der unteren linken Ecke ein.

    • Schiebe das Plektrum an der Unterkante entlang, um den restlichen Kleber aufzuschneiden.

    Someone must have already worked on the A70 that I got. It had a clear very sticky stringy glue all over the place. They even applied it to that little copper strip (seen near the top of the phone in the pic below, opposite the camera). So when I pulled off the back, that strip came with it. Is that an antenna or something? Guess I will find out...

    Frank Zimmerman -

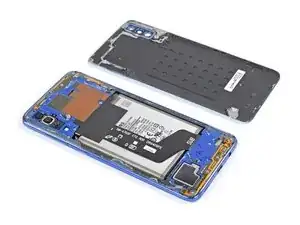

  9. di4gJhySbboRNARQ

    • Entferne die Rückabdeckung aus Glas.

    • Wenn du nach dem Zusammenbau die Glasrückseite wieder angeklebt hast, musst du sie einige Minuten lang fest und gleichmäßig andrücken, so dass die Klebeverbindung gut hält. Lege sie z.B. unter einen Stapel von Büchern.

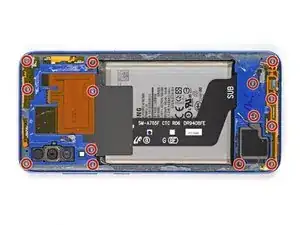

  10. Ci2kxClgaMlR6hfk

    • Entferne die vierzehn 4 mm Kreuzschlitzschrauben, mit denen der Mittelrahmen befestigt ist.

  11. rBGoWSAUTQGMXiTb
    rBGoWSAUTQGMXiTb
    TpMBJVqS1xApB5Td

    • Der Mittelrahmen wird von Kunststoffclips festgehalten.

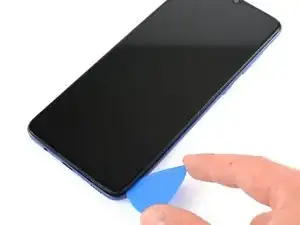

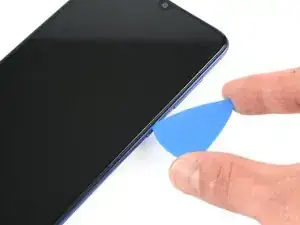

    • Setze ein Plektrum an der rechten Seite neben den Lautstärkereglern zwischen den Mittelrahmen und die Frontpanel-Einheit.

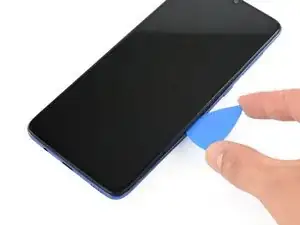

  12. Vpl6oDEbBl4JhVF5
    Vpl6oDEbBl4JhVF5
    SI3OmdMtAGD3VrGK

    • Schiebe das Plektrum an der rechten Seite bis in die Ecke, um die Clips zu lösen.

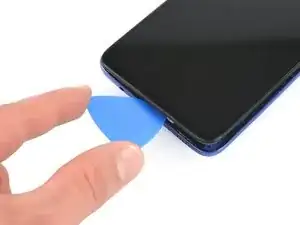

  13. DfO3aRQS3FfuBMMB
    DfO3aRQS3FfuBMMB
    2WG2IHq4QHfbXKFm
    sJwCUGVIWbrYfR3F

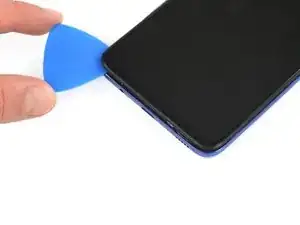

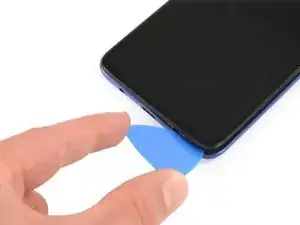

    • Schiebe das Plektrum um die untere rechte Ecke und bis zur linken Ecke, um die Clips zu lösen.

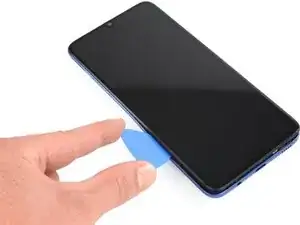

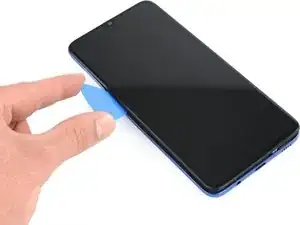

  14. R2XvMACZTNNFONmP
    R2XvMACZTNNFONmP
    xJUUuKXXKmFJdioc
    cL1xVrEDFALyygxI

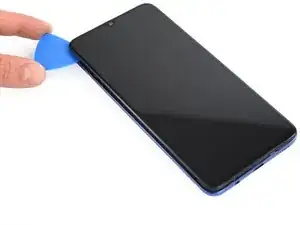

    • Schiebe das Plektrum um die linke untere Ecke und auf der linken Seite nach oben, um die Clips dort zu lösen.

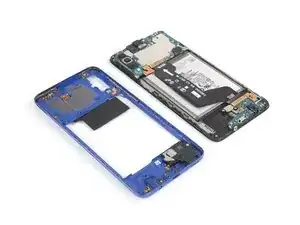

  15. 5y1la2FEwCxOPB3Q

    • Entferne den Mittelrahmen.

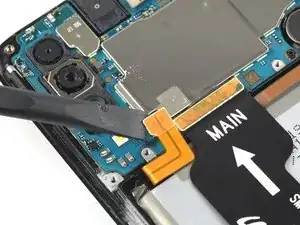

  16. GUiEnehuxvJfx2Ho
    GUiEnehuxvJfx2Ho
    AdKHZ5lJJukAxQOj

    • Löse den Akkuanschluss mit dem flachen Ende eines Spudgers, indem zu ihn gerade aus seinem Anschluss hebelst.

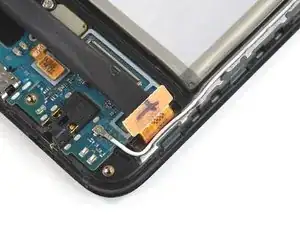

  17. W1IZowc4SIHplxCF
    W1IZowc4SIHplxCF
    DYvFJvuRC36A6wDt

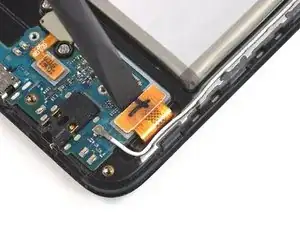

    • Nutze das flache Ende eines Spudgers, um das Displaykabel aus seinem Anschluss auf dem Daughterboard zu lösen.

  18. Z1TujBGgfGs6LfVN

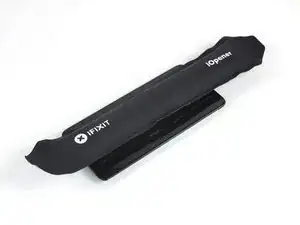

    • Lege einen erhitzen iOpener für zwei Minuten auf das Display.

    • Du kannst auch einem Fön, ein Heizgebläse oder eine Heizplatte verwenden, aber achte darauf, dass du dein Handy nicht überhitzt - Display und Akku sind ziemlich empfindlich.

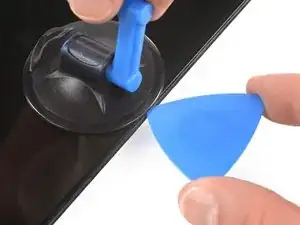

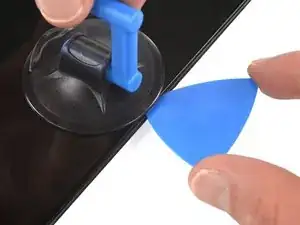

  19. YkNASUxMvbWMK411
    YkNASUxMvbWMK411
    WxdZucCO6IlNPcdg

    • Setze einen Saugheber an die rechte Kante des Displays.

    • Wenn das Display gebrochen ist, kann es sein, dass der Saugheber nicht gut daran hält. Versuche, das Glas mit starkem Klebeband anzuheben oder den Saugheber mit Sekundenkleber anzukleben, damit du weitermachen kannst.

    • Ziehe den Saugheber fest und gerade nach oben, um einen Spalt zu erzeugen.

    • Schiebe die Spitze eines Plektrums in den Spalt.

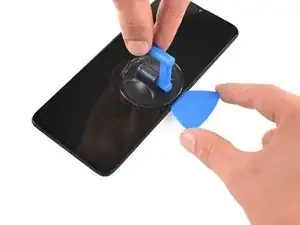

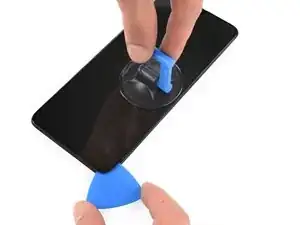

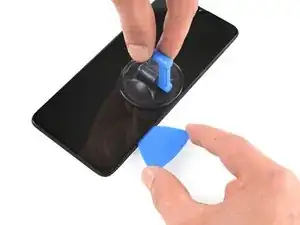

  20. ahAX6tk5JTBDSC4e
    ahAX6tk5JTBDSC4e
    Byq1pAYqwDYUCHMv
    oOdbLGDA2nxJxUkP

    • Schiebe das Plektrum an der Seite des Smartphones herunter, um so den Klebstoff zu lösen.

    • Lasse jeweils ein Plektrum stecken, um zu verhindern, dass der Klebstoff wieder alles zusammenklebt.

    seems to me it should state “ slide the opening pick to the bottom “right” corner to slice the adhesive”. , since in step 19 you are starting at the right edge of the display.

    christtopher muench -

    Hi @docmuench, thank you for your comment! You’re absolutely right, I’ve changed the text. Feel free to change the text directly next time, iFixit is a Wiki and we appreciate every correction and useful hint.

    Adriana Zwink -

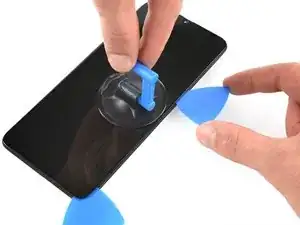

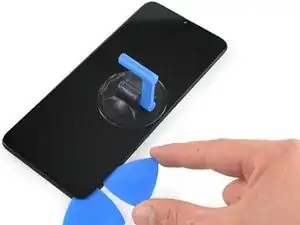

  21. Zv6Zr5XowRjZuqj5
    Zv6Zr5XowRjZuqj5
    M1BmU6NATSBdpTCM
    RGhGivSjxbtFAdaB

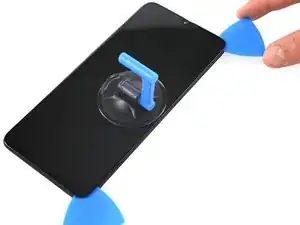

    • Setze ein zweites Plektrum in die untere rechte Ecke.

    • Schiebe das Plektrum an der rechten Kante entlang und lasse es in der rechten oberen Ecke stecken.

    • Lasse beide Plektren stecken, um zu verhindern, dass der Klebstoff wieder alles zusammenklebt.

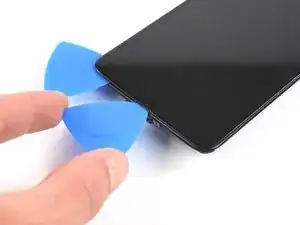

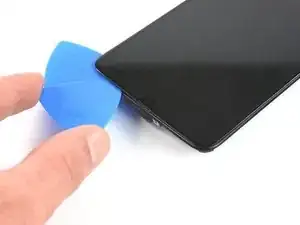

  22. lCTMwcTyXDLsWwNs
    lCTMwcTyXDLsWwNs
    C46HXuHOTyeDQdHv
    SpqMH1gAEwM3ONaw

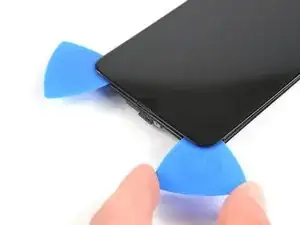

    • Setze ein drittes Plektrum in die rechte obere Ecke.

    • Schiebe das Plektrum an der Oberkante entlang, um den Kleber durchzuschneiden.

    • Wenn du in die Nähe der Kamera kommst, schiebe das Plektrum nur etwa 3 mm unter das Display, damit du nichts kaputtmachst.

    • Lasse das Plektrum stecken, um zu verhindern, dass der Klebstoff wieder alles zusammenklebt.

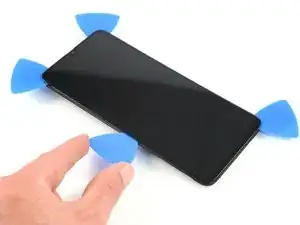

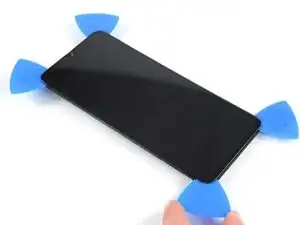

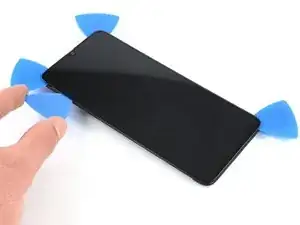

  23. DWMZxVywDcDRrlh6
    DWMZxVywDcDRrlh6
    pb2NCTOTdfOmEACT
    YDcVHkyWrDsncYJF

    • Setze ein viertes Plektrum in die linke obere Ecke.

    • Schiebe das Plektrum an der linken Kante entlang, um den Kleber aufzuschneiden.

    • Lasse das Plektrum stecken, um zu verhindern, dass der Klebstoff wieder alles zusammenklebt.

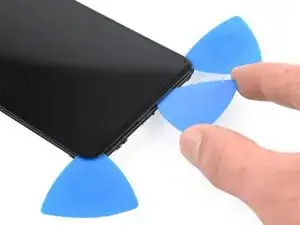

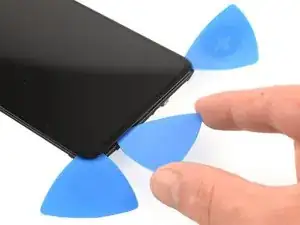

  24. mcCODFWn1FoFup3v
    mcCODFWn1FoFup3v
    LYDmtBJnLPEFLvgE

    • Setze ein fünftes in die linke untere Ecke.

    • Schiebe das Plektrum an der Unterseite entlang, um den restlichen Kleber aufzuschneiden.

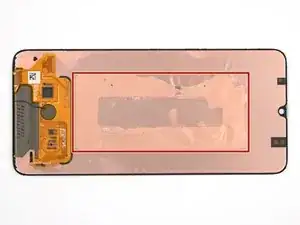

  25. jgIVYLAOi3IJ35WC
    jgIVYLAOi3IJ35WC
    tcjXpR2p5P2FVyoe

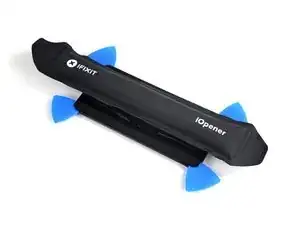

    • Setze einen erhitzten iOpener erneut auf das Display, um den Kleber darunter aufzuweichen.

    • Der verbleibende Kleber hält das Display in der Mitte am Mittelrahmen fest.

    • Schiebe die Plastikkarte in den folgenden Schritten nicht von unten unter das Display, du könntest sonst das Displaykabel zerreißen.

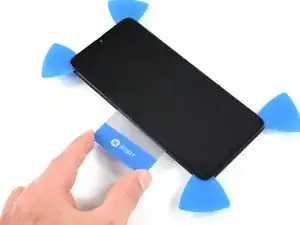

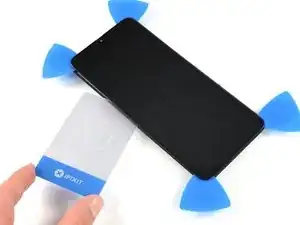

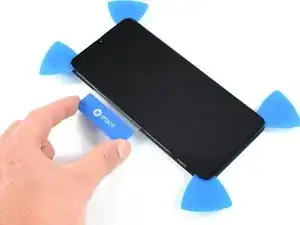

  26. pgOVPE34bapW1SHZ
    pgOVPE34bapW1SHZ
    VclgS3omdBj1UkRJ
    6jBYI1jseQSoWnPa

    • Schiebe eine Plastikkarte von links in den Spalt zwischen Display und Rahmen.

    • Drücke die Karte hinein und schiebe sie hin und her, um durch den ganzen Kleber zu schneiden.

    • Wenn du den ganzen Kleber durchgeschnitten hast, entferne die Plektren aus den Ecken.

    • Entferne das Display noch nicht ganz. Das Kabel ist noch durch den Mittelrahmen gefädelt.

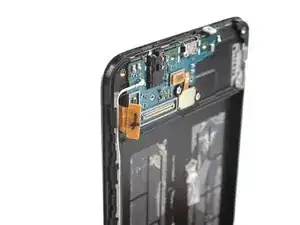

  27. KJ64CqUIwlbhJf2k
    KJ64CqUIwlbhJf2k
    oTuAJaMH5WlBWgAA
    WPKGxMDCHHnOEcqu

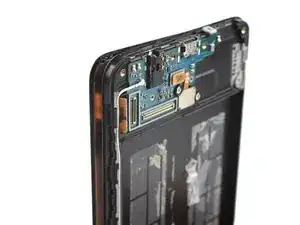

    • Fädele das Displaykabel vorsichtig durch den Rahmen.

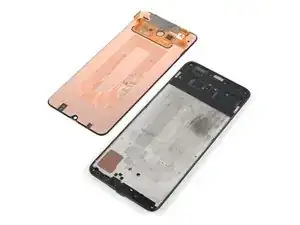

  28. DSwNVZBJFUpYbitk

    • Entferne das Display.

Abschluss

Schalte dein Smartphone, wenn möglich, ein und teste es, bevor du neuen Kleber anbringst und das Smartphone wieder verschließt.

Vergleiche das Neuteil mit dem Originalteil. Möglicherweise musst du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol und bringe neue Klebestreifen an.

Der neue Bildschirm wird am Besten mit vorgestanzten doppelseitigen Klebestreifen befestigt. Klebe die Streifen auf die Rückseite des Displays und führe dann das Displaykabel durch den Rahmen. Richte das Display aus und drücke es fest.

Bitte entsorge deinen Elektroschrott fachgerecht.
