Einleitung
Benutze diese Anleitung, um den defekten Akku in deinem Samsung Galaxy M51 auszutauschen.
Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
Entlade den Akku zu deiner Sicherheit auf unter 25%, bevor du mit der Reparatur anfängst. Dadurch wird das Risiko verringert, dass sich der Akku entzündet oder explodiert, falls er während der Reparatur versehentlich beschädigt wird. Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
Du wirst für den Zusammenbau Ersatzklebestreifen brauchen, um die einzelnen Komponenten wieder zu befestigen.
-
-
Setze ein SIM-Eject-Werkzeug in das kleine Loch auf dem SIM-Karteneinschub auf der linken Kante des Smartphones.
-
Drücke fest darauf, um den Einschub auszuwerfen.
-
Entferne den SIM-Karteneinschub.
-
-
-
Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf die Rückabdeckung.
-
-
-
Setze einen Saugheber auf die Rückabdeckung, und zwar so nahe wie möglich am USB-C Anschluss.
-
Hebe die Unterkante der Rückabdeckung mit dem Saugheber an und öffne so einen kleinen Spalt zwischen der Rückabdeckung und dem Rahmen.
-
Setze die Spitze eines Plektrums in den eben entstandenen Spalt.
-
Schiebe das Plektrum zur linken unteren Ecke hin und lasse es dort stecken.
-
-
-
Setze ein zweites Plektrum ein und schiebe es von der linken unteren Ecke zur rechten unteren Ecke, um den Kleber durchzuschneiden.
-
Lasse beide Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum unter die rechte untere Ecke der Rückabdeckung.
-
Schiebe das Plektrum an der rechten Kante des Smartphones entlang bis zur rechten oberen Ecke, um den Kleber zu durchtrennen.
-
Lasse das Plektrum in der rechten oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein viertes Plektrum unter die obere rechte Ecke.
-
Schiebe das Plektrum an der Oberkante entlang bis zur linken Ecke, um den Kleber zu durchtrennen.
-
Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein fünftes Plektrum an der linken oberen Ecke ein und schiebe es an der Kante entlang, um den restlichen Kleber aufzutrennen.
-
-
-
Benutze das spitze Ende eines Spudgers, um den Fingerabdrucksensor vom Motherboard abzutrennen.
-
-
-
Entferne die fünfzehn 4 mm langen Kreuzschlitzschrauben #00, mit denen der Mittelrahmen befestigt ist.
-
-
-
Setze ein Plektrum zwischen den Mittelrahmen und das Display nahe am USB-C Anschluss ein.
-
Schiebe das Plektrum zur unteren rechten Ecke, um die Kunststoffklammern zu lösen.
-
-
-
Schiebe das Plektrum an der Oberkante entlang, um den Mittelrahmen von den Kunststoffklammern abzulösen.
-
-
-

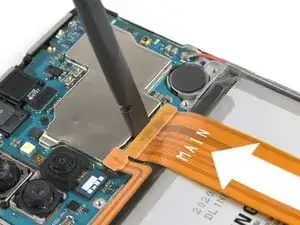

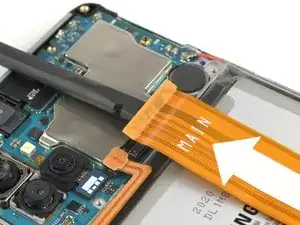

Benutze das flache Ende eines Spudgers, um das Zwischenverbindungskabel vom Motherboard abzutrennen.
-
-
-

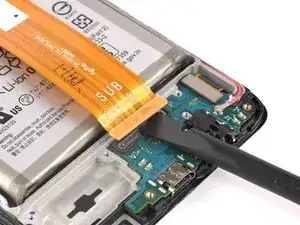

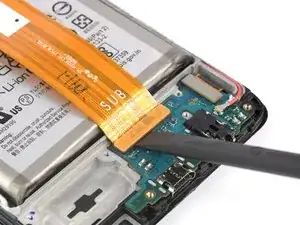

Benutze das flache Ende eines Spudgers, um das Zwsichenverbindungskabel von der Tochterplatine abzutrennen.
-
-
-

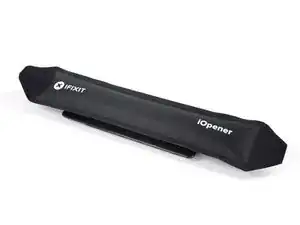

Lege einen iOpener 2-3 Minuten lang auf das Display, um den Kleber darunter aufzuweichen.
-
-
-

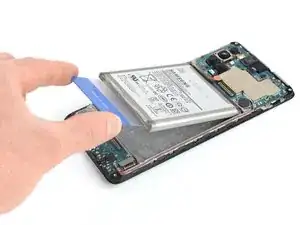

Setze eine Plastikkarte unter die Unterkante des Akkus.
-

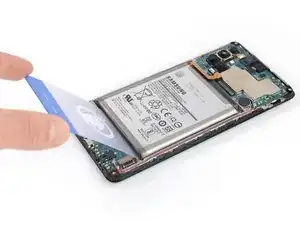

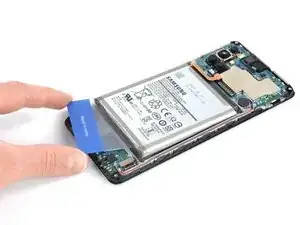

Schiebe die Plastikkarte durch gesamten Kleber, bis du den Akku hochhebeln kannst.
-
Schalte, wenn möglich, dein Gerät ein und teste deine Reparatur, bevor du neue Klebestreifen einsetzt und das Gerät wieder verschließt.

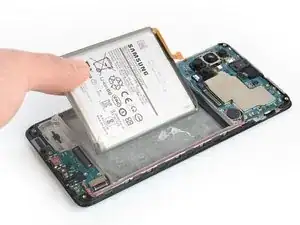

Befestige den neuen Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Um sie korrekt zu positionieren, setze die Klebestreifen an genau die gleichen Stellen, an denen der alte Kleber war und nicht direkt auf den Akku Drücke den neuen Akku gut fest.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Bringe, wo nötig, neue Klebestreifen an und reinige vorher die entsprechenden Bereiche mit Isopropylalkohol (>90%).
Für eine optimale Leistung solltest du deinen neu eingebauten Akku kalibrieren: Lade ihn auf 100% auf und lasse ihn noch mindestens zwei weitere Stunden laden. Benutze dein Gerät bis es sich wegen eines leeren Akkus von selbst ausschaltet. Lade es dann ohne Unterbrechung auf 100% auf.
Entsorge deinen Elektromüll fachgerecht.
Lief die Reparatur nicht wie geplant? Dann versuche es mit einigen grundsätzlichen Lösungsansätzen oder frage in unserem Forum nach.
