Einleitung
Benutze diese Anleitung, um ein gebrochenes oder defektes Display an deinem Samsung Galaxy M51 zu ersetzen.
Wenn der Rahmen verbogen ist, ist es sehr wichtig, ihn auszutauschen, um sicherzustellen, dass das Display korrekt montiert werden kann und hinterher nicht durch unregelmässigen Druck beschädigt wird.
Entlade den Akku auf unter 25%, bevor du mit der Reparatur anfängst. Der Akku kann sich entzünden und/oder explodieren, falls er versehentlich beschädigt wird. Bei einem entladenen Akku ist dieses Risiko wesentlich geringer.
Hinweis: In dieser Anleitung wird nur das Display ausgetauscht, während der alte Rahmen und das Motherboard bleiben. Manche Ersatzdisplays für dieses Smartphone werden allerdings mit einem vorinstallierten Rahmen geliefert, was eine ganz andere Vorgehensweise erfordert. Achte darauf, dass du das richtige Teil hast, bevor du mit dieser Anleitung anfängst.
Du wirst für den Wiederzusammenbau Ersatzklebestreifen benötigen, um die einzelnen Komponenten wieder zu befestigen.
-
-

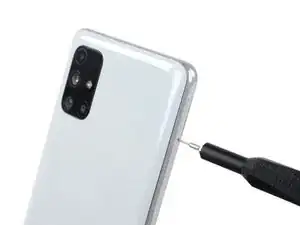

Setze ein SIM-Eject-Werkzeug in das kleine Loch auf dem SIM-Karteneinschub auf der linken Kante des Smartphones.
-
Drücke fest darauf, um den Einschub auszuwerfen.
-

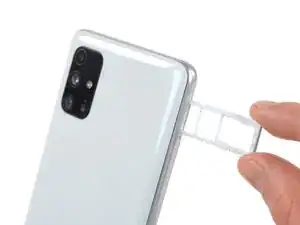

Entferne den SIM-Karteneinschub.
-
-
-

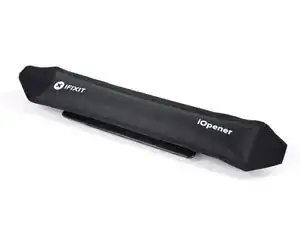

Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf die Rückabdeckung.
-
-
-
Setze einen Saugheber auf die Rückabdeckung, und zwar so nahe wie möglich am USB-C Anschluss.
-

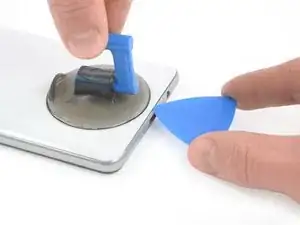

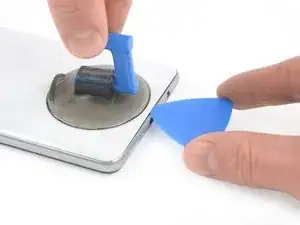

Hebe die Unterkante der Rückabdeckung mit dem Saugheber an und öffne so einen kleinen Spalt zwischen der Rückabdeckung und dem Rahmen.
-

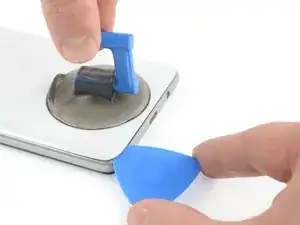

Setze die Spitze eines Plektrums in den eben entstandenen Spalt.
-
Schiebe das Plektrum zur linken unteren Ecke hin und lasse es dort stecken.
-
-
-

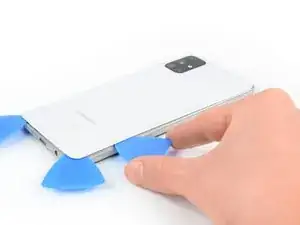

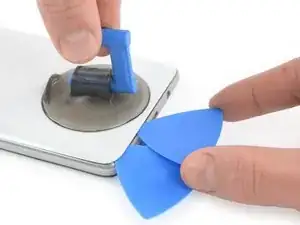

Setze ein zweites Plektrum ein und schiebe es von der linken unteren Ecke zur rechten unteren Ecke, um den Kleber durchzuschneiden.
-

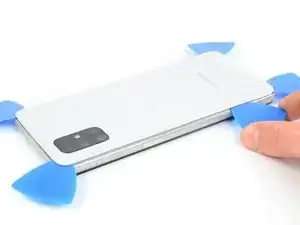

Lasse beide Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

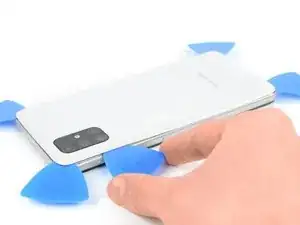

Setze ein drittes Plektrum unter die rechte untere Ecke der Rückabdeckung.
-
Schiebe das Plektrum an der rechten Kante des Smartphones entlang bis zur rechten oberen Ecke, um den Kleber zu durchtrennen.
-
Lasse das Plektrum in der rechten oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

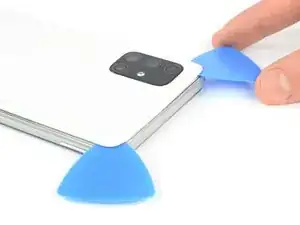

Setze ein viertes Plektrum unter die obere rechte Ecke.
-
Schiebe das Plektrum an der Oberkante entlang bis zur linken Ecke, um den Kleber zu durchtrennen.
-
Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

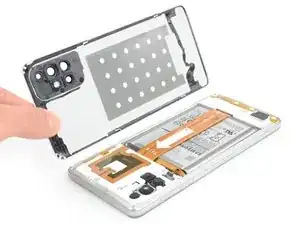

Setze ein fünftes Plektrum an der linken oberen Ecke ein und schiebe es an der Kante entlang, um den restlichen Kleber aufzutrennen.
-
-
-

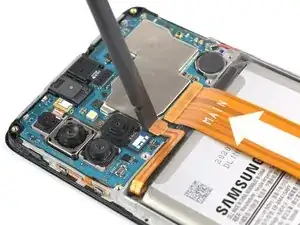

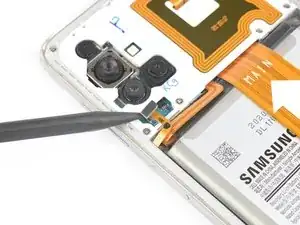

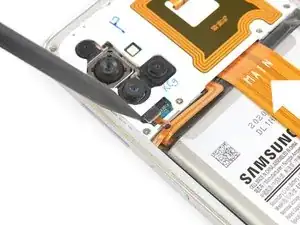

Benutze das spitze Ende eines Spudgers, um den Fingerabdrucksensor vom Motherboard abzutrennen.
-
-
-

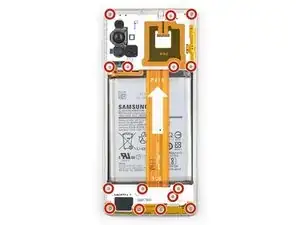

Entferne die fünfzehn 4 mm langen Kreuzschlitzschrauben #00, mit denen der Mittelrahmen befestigt ist.
-
-
-

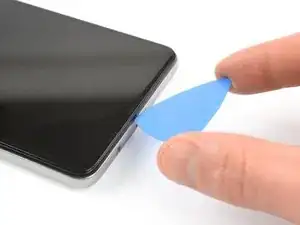

Setze ein Plektrum zwischen den Mittelrahmen und das Display nahe am USB-C Anschluss ein.
-
Schiebe das Plektrum zur unteren rechten Ecke, um die Kunststoffklammern zu lösen.
-
-
-

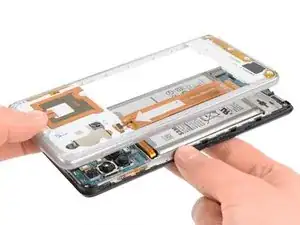

Schiebe das Plektrum an der Oberkante entlang, um den Mittelrahmen von den Kunststoffklammern abzulösen.
-
-
-

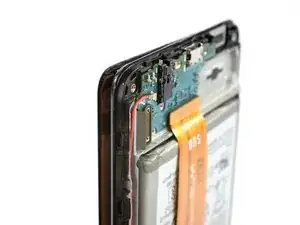

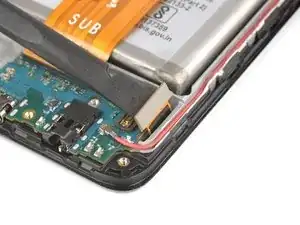

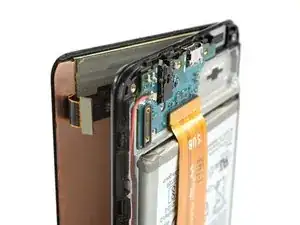

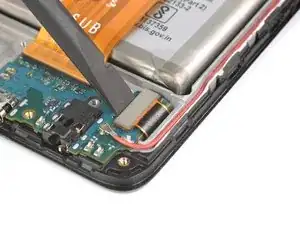

Benutze das flache Ende eines Spudgers, um das Displaykabel von der Tochterplatine abzutrennen.
-
-
-
Bereite einen iOpener vor und lege ihn mindestens zwei Minuten lang auf das Display, um den Kleber darunter zu lösen.
-
-
-
Setze einen Saugheber möglichst nahe an die Unterkante.
-

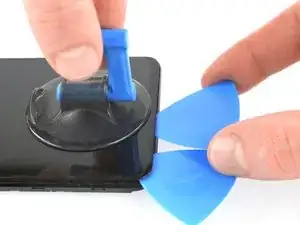

Ziehe fest und gleichmässig am Saugheber, um einen Spalt zu öffnen.
-

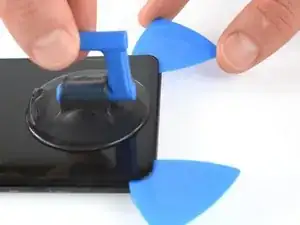

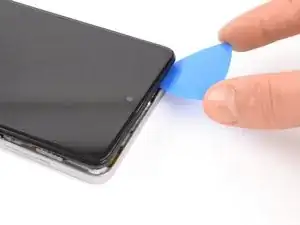

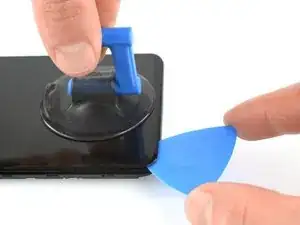

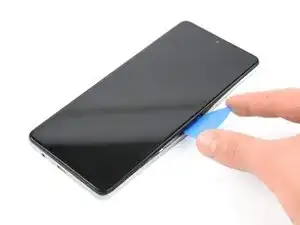

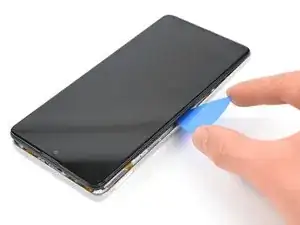

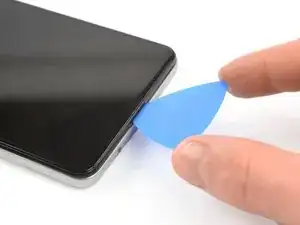

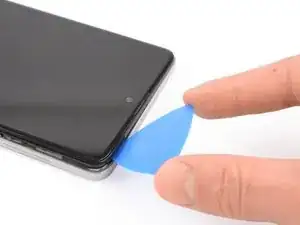

Setze einen Plektrum in den Spalt zwischen das Display und den Rahmen.
-

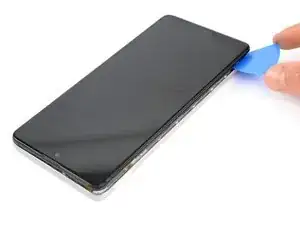

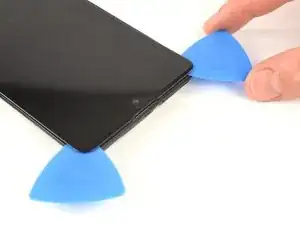

Schiebe das Plektrum zur unteren linken Ecke und lasse es dort stecken.
-
-
-

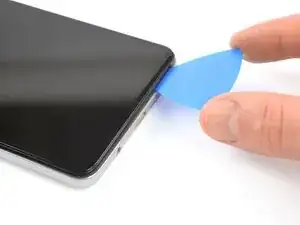

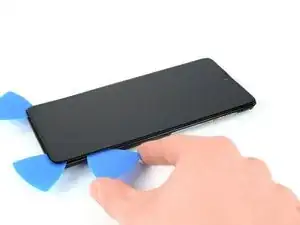

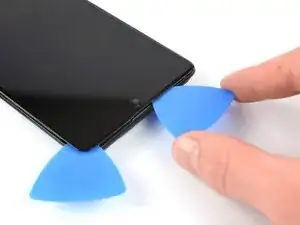

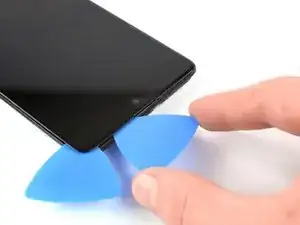

Setze ein zweites Plektrum ein und schiebe es zur unteren rechten Ecke, um den Kleber zu durchtrennen.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-

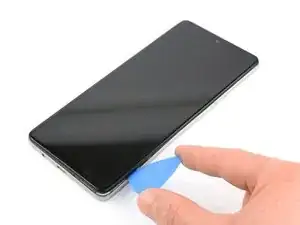

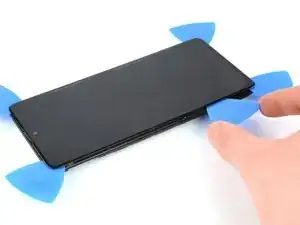

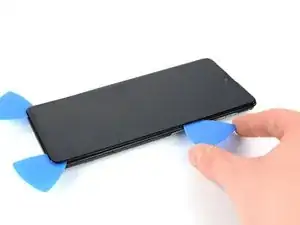

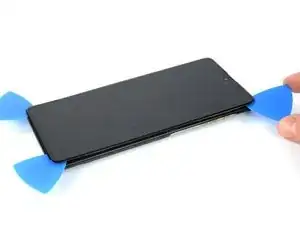

Setze ein drittes Plektrum und schiebe es an der linken Kante entlang, um den Kleber zu durchtrennen.
-
Lasse das Plektrum in der oberen rechten Ecke stecken.
-
-
-

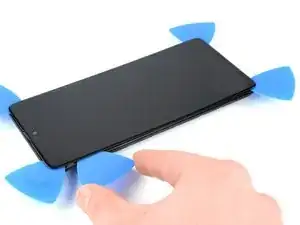

Setze ein viertes Plektrum ein und schiebe es zur linken oberen Ecke, um den Kleber zu durchtrennen.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-

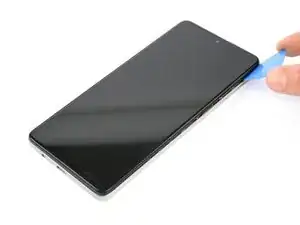

Setze ein fünftes Plektrum ein und schiebe es an der linken Kante entlang, um den restlichen Kleber aufzutrennen.
-
Schalte, wenn möglich, dein Gerät ein und teste deine Reparatur, bevor du Klebestreifen anbringst und das Gerät wieder verschließt.

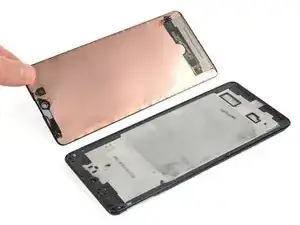

Vergleiche dein neues Ersatzteil mit dem Originalteil. Unter Umständen musst du Komponenten übertragen oder Schutzfolien vom neuen Teil abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Bringe, wo nötig, neue Klebestreifen an, reinige vorher die entsprechenden Bereiche mit Isopropylalkohol (>90%).
Am Besten wird das neue Display mit einer doppelseitigen, vorgestanzten Klebefolie, die auf die Rückseite des Displays geklebt wird, befestigt.
Entsorge deinen Elektromüll fachgerecht.
Lief die Reparatur nicht wie geplant? Dann versuche es mit einigen grundsätzlichen Lösungsansätzen oder frage in unserem Forum nach.
