Samsung Galaxy Note 3 Displayeinheit austauschen

Geschrieben von: Brittany Gail
  • Kommentare: 22
Samsung Galaxy Note 3 Displayeinheit austauschen

Schwierigkeitsgrad

Schwierig

Schritte

15

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Hier wird der Austausch der Displayeinheit gezeigt.

  1. 2X5Sv5NwiHI6Sm1W

    • Setze ein Plastiköffnungswerkzeug in den Spalt zwischen Rückgehäuse und dem Rest des Smartphones.

    • Verdrehe das Werkzeug.

  2. fmuZpZC5KXkPOGJX
    fmuZpZC5KXkPOGJX
    LNoSjeEVytKaKMOE

    • Schiebe das Plastiköffnungswerkzeug die Kante des Rückgehäuses entlang.

    • Trenne das Rückgehäuse vorsichtig ab.

    Why... is it not simple enough already lol

    Adam Ahmed -

  3. 5qhKihhyNLlLmuJa
    5qhKihhyNLlLmuJa
    yIJGSFvvLAMfY3m2

    • Setze ein Plastiköffnungswerkzeug in den kleinen Spalt zwischen Akku und Gehäuse.

    • Hebe den Akku aus seinem Fach.

  4. mvkenRCOx6cAFqP4

    • Halte den S Pen mit den Fingernägeln an den Rillen fest.

    • Ziehe den S Pen heraus.

  5. IvpCPaUlVCvxSgmX

    • Entferne zwölf 4 mm Kreuzschlitzschrauben #00 von der rückseitigen Grundplatte.

  6. CgIWZRIwgssvqW4O

    • Setze ein Plastiköffnungswerkzeug in die Öffnung des Stylus Pension ein.

    • Hebe das Werkzeug an, so dass sich der Mittelrahmen vom Gerät löst.

  7. fKjasIkj5m4nYTLC
    fKjasIkj5m4nYTLC
    MPFelWmeGRNlYvFg

    • Entferne die einzelne Schraube neben der Kopfhörerbuchse.

    You can skip this step, it is usseles as this screw doesn’t attach the mother board at all

    Oriol Felisart -

  8. vB3KF3bVDPnUQURP
    vB3KF3bVDPnUQURP
    OAgtEjrprOKwZQsk

    • Entferne beide Antennenstecker mit einer Pinzette.

    • Löse sechs Stecker mit dem Spudger.

  9. HCSDwgNbIkJnMIp4

    • Ziehe die Hauptplatine mit einer Pinzette heraus.

    Can i change at&t board to 9002 or 9005??,

    Ayyaz -

    My mother board is not working what should I do I can't use Bluetooth, WiFi,hotspot or insert sim

    soha Javed -

    My wifi hotspot is not working

    Kiran Thopate -

  10. LEFEgiFLRUyXcCXt

    • Setze den Spudger in die Kopfhörerbuchse ein.

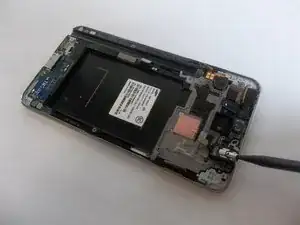

  11. pOThlsyKJhIbAxFQ

    • Hebe den Spudger hoch, um die Kopfhörerbuchse von der Hauptplatine zu trennen.

    • Ziehe sie heraus und entferne sie.

    it remove the jack and the speaker in the same time.

    bangahome -

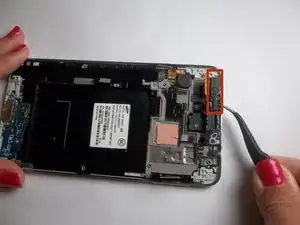

  12. VLdsR4CVDLQDKfeJ

    • Entferne die Metallhalterung in der oberen linken Ecke.

    As well as the front camera and sensor up under it.

    Xavier Rodriguez -

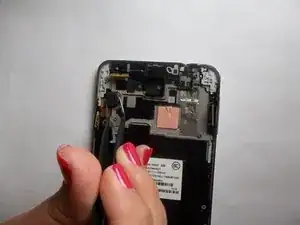

  13. Epl3tpQtvGnrEvFK

    • Ziehe vorsichtig mit einer Pinzette den Vibrationsmotor heraus.

    toggle the motor on the left, cause you need to remove the start button with the motor in the same time.

    All is paste on the display assembly. Use a screw to pass under the elements, and unglue them.

    bangahome -

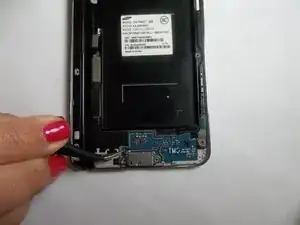

  14. frxLaQdBI5k1QrMj

    • Hebe die USB Buchse mit der Pinzette von der Fronteinheit weg.

    You need to pull up the USB port and all the blue card.

    Use a screw to pass under the card, beacause everything is paste on the display assembly.

    bangahome -

    Be VERY careful with the board, or just leave it there.

    In some (I think all) devices, the board is GLUED with the display assembly.

    Maybe to stabilize the port (But they can use screws, right? D*mn nasty glue!).

    Salvator -

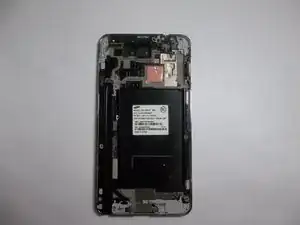

  15. 5PgRtmBVFiujn6bl

    • Die Displayeinheit bleibt zurück.

    Wonderful description.

    matha studio -

    It tooks me about an hour to change the display.

    Thanks for this tutorial.

    bangahome -

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Brittany Gail

Mitglied seit: 23/09/14

8477 Reputation

10 Kommentare

είναι απόλυτα κατανοητό.

chandr -

Can you just replace the digitizer or is the digitizer glue down to good to the display where it might damage the LCD display when trying to replace the digitizer?

rob lang -

to safely remove the LCD display from the front touch screen glass w/o damaging the LCD screen I advise you to invest in and familiarize yourself with an LCD Separator machine and all the accessories that go along with it. Also, search for the machine and watch the videos..

tkflenorl -

Can you just replace the digitizer or is the digitizer glue down to good to the display where it might damage the LCD display when trying to replace the digitizer?

sunil -

Can you just replace the digitizer or is the digitizer glue down to good to the display where it might damage the LCD display when trying to replace touch

sunil -

This tutorial is incomplete, for instance the 'vibrator motor' removal does not specifies that this also removes the power button, and the removal of the front camera and light sensor is omitted, and the fact that heating the usb port part is very helpful if not mandatory before lifting it. I followed the video tutorial here which is complete: Samsung Galaxy Note 3 Display Assembly Video Tutorial Replacement

Julien GENEST -

How do I remove the screen/digitizer/front glass from the display assembly? I have a broken screen and need to install the replacement LCD/digitizer piece I bought, and need to install it into the display assembly before reassembling.

David H -

How I can replace the wifi and bluetooth part in note?

mohanad -

warning :

on the new part (display assembly) don’t forget to remove plastic protection on the radiator of cpu !!

Michel BERNARD -

I have successfully replaced the display with a new display, at which point the power button wasn’t working properly because I didn’t install it properly - fixed that, and I have now noticed that the phone will charge with the back plate on, only, however if I screw the back plate in this stops it from charging. What am I doing wrong?

Jesse -
