Samsung Galaxy Note 3 Hauptplatine austauschen

Setze ein Plastiköffnungswerkzeug in den Spalt zwischen Rückgehäuse und dem Rest des Smartphones.

Verdrehe das Werkzeug.

Schiebe das Plastiköffnungswerkzeug die Kante des Rückgehäuses entlang.

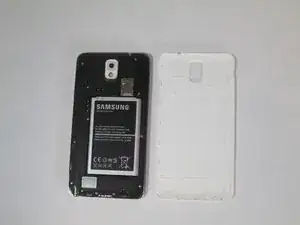

Trenne das Rückgehäuse vorsichtig ab.

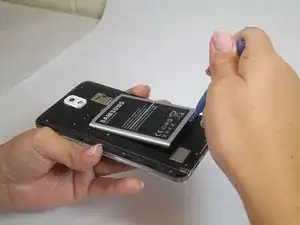

Setze ein Plastiköffnungswerkzeug in den kleinen Spalt zwischen Akku und Gehäuse.

Hebe den Akku aus seinem Fach.

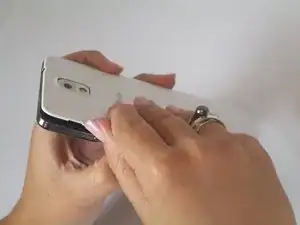

Halte den S Pen mit den Fingernägeln an den Rillen fest.

Ziehe den S Pen heraus.

Entferne zwölf 4 mm Kreuzschlitzschrauben #00 von der rückseitigen Grundplatte.

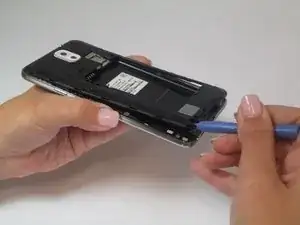

Setze ein Plastiköffnungswerkzeug in die Öffnung des Stylus Pension ein.

Hebe das Werkzeug an, so dass sich der Mittelrahmen vom Gerät löst.

Entferne die einzelne Schraube neben der Kopfhörerbuchse.

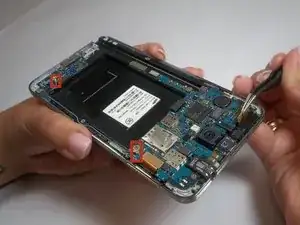

Entferne beide Antennenstecker mit einer Pinzette.

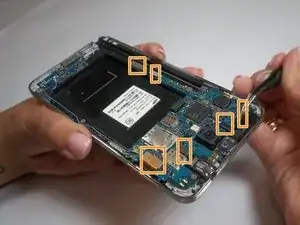

Löse sechs Stecker mit dem Spudger.

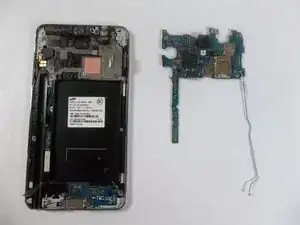

Ziehe die Hauptplatine mit einer Pinzette heraus.
