Einleitung

Verwende diese Anleitung, um die Front Panel Display Einheit in deinem Samsung Galaxy Note zu ersetzen.

  1. kG2UScBcTXmHPYVN
    kG2UScBcTXmHPYVN
    r4XSpAUaXIPiQtya
    • Ergreife die Kappe des Stiftes und entferne ihn aus dem Slot am Mittelrahmen.

  2. PI2tDAugVYFNGMZt
    PI2tDAugVYFNGMZt
    ULINckCfSInHyeXC
    • Heble mit einem Plastic Opening Tool, oder deinem Fingernagel, in die Kuhle rechts der Rückkamera, bei dem Lautstärkeregler.

  3. MpHKKCVKwRo1RioU
    MpHKKCVKwRo1RioU
    LjfTJSNt4T2cjv6h
    • Hebe das hintere Gehäuse an und entferne es.

  4. SWy2hhjKDS33U3Y3
    SWy2hhjKDS33U3Y3
    GGlu32H1KPjCmsW6
    • Führe deinen Finger in die Einkerbung des Akkufachs.

    • Schiebe den Akku in Richtung der hinteren Kamera, während du sie nach oben ziehst.

  5. 5BiCRBrtTPyJ4tk1
    5BiCRBrtTPyJ4tk1
    UFTfVPJSKVrPKL5Y
    EJuYT2OyjoQGAbxv
    • Drücke die microSD Karte mit dem Fingernagel oder dem Spudger etwas tiefer in ihren Slot, bis du ein Klick hörst.

    • Lasse die Karte nach dem Klicken los. Daraufhin ploppt sie aus dem Slot.

    • Beim Wiederzusammenbau drücke die micro SD Karte in den Slot, bis sie wieder einrastet.

  6. 52J2RI4TEZeQ11sJ
    • Entferne die microSD Karte aus ihrem Slot im Mittelrahmen.

  7. hG4veoOGQKGFuZkq
    hG4veoOGQKGFuZkq
    pDBkVSJTftaWxwFB
    • Verwende ein Plastic Opening Tool oder deinen Fingernagel, um die SIM Karte aus ihrem Fach zu entfernen.

  8. 3ehlDrRM3RjKad1D
    3ehlDrRM3RjKad1D
    xPbkXNKtiPj6Divg
    • Hole die SIM Karte mit dem Daumen vollständig heraus und entferne sie.

  9. hNi5V3SbxPG1DZ1M
    • Entferne die neun 3,4 mm Kreuzschlitzschrauben, die den Mittelrahmen an der Display Einheit befestigen.

  10. rFPT6b3gYdjYmtS1
    rFPT6b3gYdjYmtS1
    BGPTnIyIZGYetEFv
    • Setze mit einem Plastic Opening Tool links des Power Buttons zwischen dem Mittelrahmen und dem Front Panel an. Und heble drauf los!

  11. VYiMNujtYmq4HTwa
    VYiMNujtYmq4HTwa
    Da1wnT3vJkTHsRdX
    PEMbIiI53Gg4VTUN
    • Fahre mit dem Plastic Opening Tool an der Spalte entlang.

  12. JdiLLBSNwDBK2cSw
    JdiLLBSNwDBK2cSw
    qLogubShioBGLvqh
    JTIw65fNcodstZe6
    • Setze mit einem Plastic Opening Tool links der Kopfhörerbuchse zwischen dem Mittelrahmen und dem Display an.

    • Fahre mit dem Opening Tool entlang der oberen Seite des Mobiltelefons.

    • Fahre mit dem Plastic Opening Tool um das Mobiltelefon herum, bis der Mittelrahmen getrennt ist.

  13. PHSBcEoqFQgTMAVK
    PHSBcEoqFQgTMAVK
    4amJJFHaMvBcf13p
    • Entferne den Mittelrahmen vom Display.

  14. kosVNS1uAGPxAZAG
    kosVNS1uAGPxAZAG
    bLuU4EJIB16wP1hI
    • Trenne den Kabelstecker des Displays vorsichtig mit dem flachen Ende eines Spudgers.

  15. 1bFpbsFaVkKtXTpX
    1bFpbsFaVkKtXTpX
    GRsOCuglVJykACAS
    YfiK2H5wU1eNNJgA
    • Trenne Kabelstecker der Frontkamera mit einem Spudger.

    • Trenne den Kabelstecker der Ohrhörer-/Lautsprechereinheit.

    • Trenne den Kabelstecker des Digitizers.

  16. N2UAEgSjgjErB2Qc
    N2UAEgSjgjErB2Qc
    EbBQebZEVKgPmw41
    ZnvokTfp5QYpjY2t
    • Trenne den Kabelstecker der Softtaste mit dem flachen Ende eines Spudgers.

    • Trenne den Kabelstecker der USB Platine mit einem Spudger.

    • Trenne den Kabelstecker der Antenne.

  17. cBghSlKcHnCMGBZr
    • Entferne die zwei 3,4mm Kreuzschlitzschrauben (Phillips #00), mit denen das Motherboard an der Display Einheit befestigt ist.

  18. uphlJRIiwtJI6Dxt
    uphlJRIiwtJI6Dxt
    1GqrPWFQjZMMQdKM
    • Entferne die Motherboard Einheit von der Display Einheit.

  19. PkTabtBE3IOCwqQv

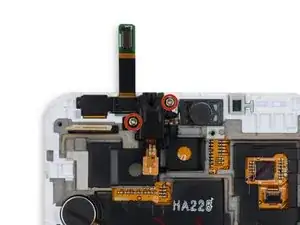

    • Entferne die zwei 3mm Kreuzschlitzschrauben (Phillips #00), die die obere Klammer der Display Einheit befestigen.

  20. OHajJWtRtExKkPIG
    OHajJWtRtExKkPIG
    jcujUDYFHSJ2tfpK

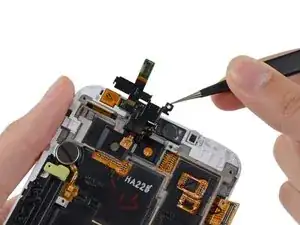

    • Entferne die obere Klammer der Display Einheit mit einer Pinzette oder den Fingern.

  21. pyoppXSA4RKnHAn3
    • Entferne die Frontkamera mit einer Pinzette oder den Fingern.

  22. nhJxMv4YJqbSWPqp
    nhJxMv4YJqbSWPqp
    2OWXi2IAHKKfIPsX

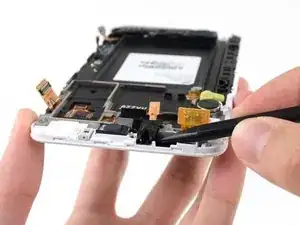

    • Heble die Kopfhörer-/Lautsprecher Einheit mit der Spudgerspitze aus seiner Vertiefung auf der Display Einheit.

  23. mo4PRMdS1Nl2HRYA

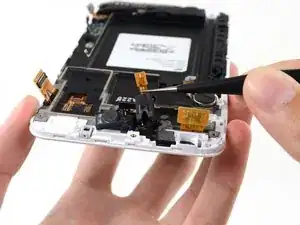

    • Entferne die Ohrhörer-/Lautsprecher Einheit mit einer Pinzette oder von Hand.

  24. TCpuvcfxSUmilyJm

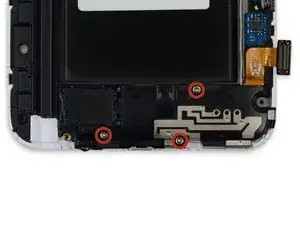

    • Entferne die drei 3mm Kreuzschlitzschrauben, mit denen das Lautsprechergehäuse am Front Panel festgemacht ist.

  25. BZiZXbQrM24BojIJ

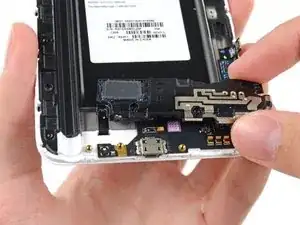

    • Hebe das Lautsprechergehäuse aus der Display Einheit.

  26. lqKroLPJr5fwvRQF
    lqKroLPJr5fwvRQF
    mPdm4jAJw2FiEbLf

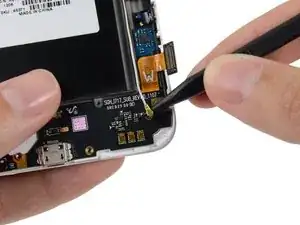

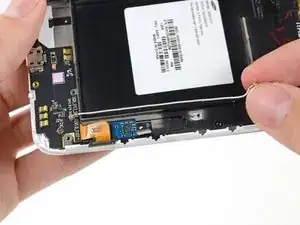

    • Trenne den Antennenkabelstecker mit der Spudgerspitze von der USB Platine.

    • Entferne das Antennenkabel.

  27. GNBSaOJAEJFwnVl2
    GNBSaOJAEJFwnVl2
    dOL6PZl5GdM2Kgco
    e1VwylMFlRkpMouQ

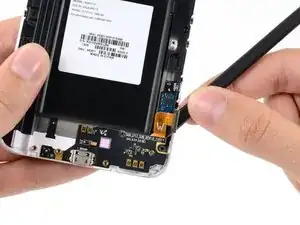

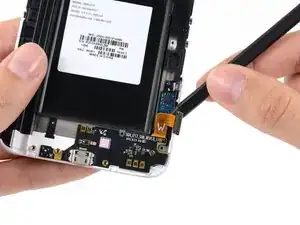

    • Fahre mit dem flachen Ende eines Spudgers unter die USB Platine, um sie von der Display Einheit zu trennen.

    • Setze den Spudger in einem flachen Winkel an, um zu vermeiden, dass sich die USB Platine biegt oder dass sie beschädigt wird.

  28. VUkdIafIueRZNWqh

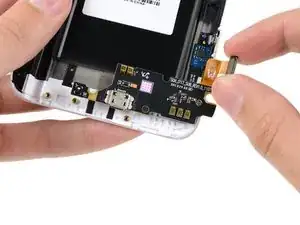

    • Entferne die USB Platine.

  29. NkoDQ2SBMQsHJLwE
    NkoDQ2SBMQsHJLwE
    MUcA24tZDNiMMbgB
    eNKGswQaejURIIL4

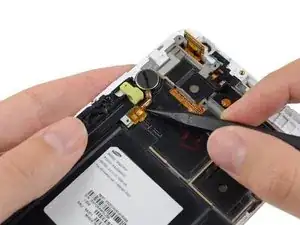

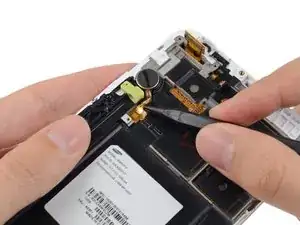

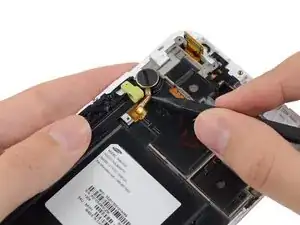

    • Setze mit der Spudgerspitze unter dem Anschlusskabel des Vibrationsmotors nahe der Kontakte an und fahre damit in Richtung des Vibrationsmoduls.

  30. yixQAXPbb2lCNtJg
    yixQAXPbb2lCNtJg
    MSLsJqsIABNYRiYK

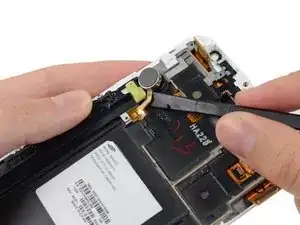

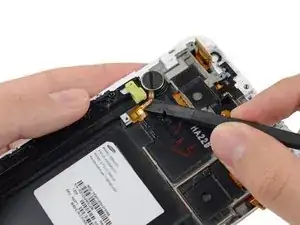

    • Setze mit dem flachen Ende eines Spudgers unter dem Anschlusskabel des Vibrationsmoduls an und heble es vom Kleber ab.

  31. UuSRU3Dr33CsBoMl
    • Entferne das Vibrationsmodul von der Display Einheit.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
