Samsung Galaxy Note10 Display tauschen

Geschrieben von: Carsten Frauenheim

Kommentare: 13

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie man das Display eines Samsung Galaxy Note10 austauschen kann.

Das Note 10 ist so konstruiert, dass die Rückseite ausgebaut werden muss, um das Displaykabel abzulösen.

Halte vor Reparaturbeginn sowohl die Klebestreifen für die Rückseite und das Display bereit.

Werkzeuge

Ersatzteile

Schritt 1

Schalte das Smartphone vor der Reparatur komplett aus.
Bereite einen iOpener vor und lege ihn eine Minute lang auf die linke Kante der Rückseite.
Zum Erwärmen kannst du auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen, du musst dabei aber vorsichtig sein — das Display und der Akku im Inneren sind hitzeempfindlich.

Schritt 2

Befestige einen Saugheber so nah wie möglich an der erhitzten Kante der Rückseite.
Wenn das Rückseitenglas stark gesplittert ist, dann haftet der Saugheber besser, wenn du die Rückseite mit einer Schicht von durchsichtigem Paketband überklebst. Anstelle eines Saughebers kannst du auch sehr kräftiges Klebeband benutzen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.
Ziehe den Saugheber gleichmäßig und fest nach oben, so dass ein Spalt zwischen der Rückseite und dem Rahmen entsteht.
Je nach Alter deines Smartphones kann das mehr oder weniger schwer gehen. Eventuell musst du die Kante nochmals erwärmen und es erneut probieren.
Setze die Spitze eines Plektrums in den Spalt ein.

Schritt 3

Schiebe das Plektrum an der linken Kante entlang zur unteren linken Ecke hin und trenne dabei den Kleber auf.
Schiebe das Plektrum nicht mehr als halb ein, du riskierst sonst Schäden an inneren Bauteilen.
Lasse das Plektrum in der unteren linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Schritt 4

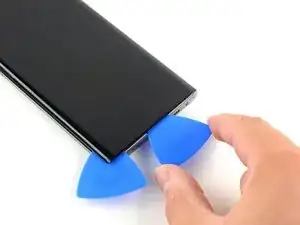

Setze ein zweites Plektrum ein und schiebe es an der linken Seite entlang zur oberen linken Ecke hin, um den Kleber an der linken Seite ganz aufzutrennen.
Lasse das Plektrum in der oberen linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Schritt 5

Erwärme einen iOpener und lege ihn eine Minute lang auf die Oberkante des Smartphones.

Schritt 6

Setze ein drittes Plektrum in den Spalt an der Oberkante des Smartphones ein.
Schiebe das Plektrum zur oberen rechten Ecke hin, um den Kleber aufzutrennen.
Lasse das Plektrum in der oberen rechten Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

I cracked this top right corner because the camera cutout causes it to be more prone to cracking. Make sure to use heat in that corner, and spray some >90% isopropyl alcohol in there to loosen up the adhesive. I would do this corner last.

Raid One -

Schritt 7

Erwärme einen iOpener und lege ihn eine Minute lang auf die rechte Kante des Smartphones.

Schritt 8

Setze ein viertes und letztes Plektrum in den Spalt an der rechten Kante des Smartphones ein und schiebe es zum Auftrennen des Klebers zur rechten unteren Ecke hin.
Wenn du in die Nähe der Unterkante kommst, wird sich die Rückseite allmählich vom Smartphone ablösen.
Schiebe das Plektrum um alle Ränder herum vor und zurück, um eventuelle Klebestellen ganz aufzutrennen, wenn es schwer geht, dann erwärme die Stellen nochmals.

Schritt 9

Hebe die Rückseite hoch und entferne sie.

Schritt 10

Entferne die fünf 4 mm Kreuzschlitzschrauben, mit denen die Drahtlosladespule befestigt ist.

Schritt 11

Hebe die Metallabschirmung des Akkusteckers mit einer Pinzette hoch und klappe sie nach hinten.

Schritt 12

Halte die Metallabschirmung so hoch, dass sie dir nicht im Weg ist. Heble dann den Akkustecker mit dem spitzen Ende eines Spudgers nach oben und trenne ihn ab.

Schritt 13

Löse den Stecker der Drahtlosladespule mit dem spitzen Ende des Spudgers von der Hauptplatine ab.

Schritt 14

Kippe die Metallabdeckung hoch, so das du sie mit den Fingern greifen kannst.
Ziehe die Drahtlosladespule nach oben ab und löse sie vom Gerät.
Die Drahtlosladespule ist ein wenig mit dem Smartphone verklebt.
Entferne die Drahtlosladespule.

is it possible to replace with brand new wireless charging coil

Mohamed Ayham Hussain - 03/02/21

How do you remove the metal plate to attach it to the new flex coil

zshouse - 23/04/21

Why do you want to do so?

Daniele Carminati - 24/04/21

Schritt 15

Entferne die fünf 4 mm Kreuzschlitzschrauben, mit denen der Lautsprecher befestigt ist.

Actually, you don’t need to remove the loud speaker as long as you can do with 3 daughter board cables hanging off and distract a little bit, there is no effect with it bcoz the cable is flexible

Cute Kitty -

Schritt 16

Entferne den Lautsprecher mit einer Pinzette.

Schritt 17

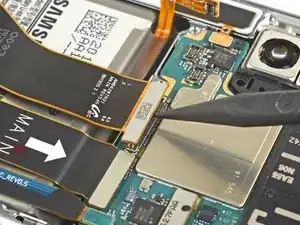

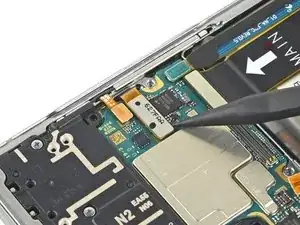

Trenne das Displaykabel mit der Spudgerspitze von der Hauptplatine ab.
Um Press-Fit Verbinder, so wie diesen hier, wieder anzuschließen, musst du ihn sorgfältig ausrichten und erst auf einer Seite herunterdrücken, bis er einrastet und dann das Ganze auf der anderen Seite wiederholen. Drücke nicht in der Mitte herunter. Wenn der Verbinder schief sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 18

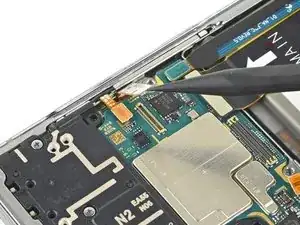

Trenne den S-Pen-Touch-Layer-Kabelanschluss mit der Spudgerspitze von der Hauptplatine ab.

Schritt 19

Erwärme einen iOpener und lege ihn eine Minute lang auf die linke Displaykante.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen, überhitze aber das Smartphone nicht - das Display und der Akku im Inneren sind beide sehr hitzeempfindlich.

Schritt 20

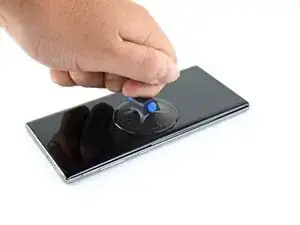

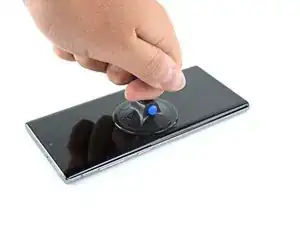

Befestige einen Saugheber so nah wie möglich an der erhitzten Kante der Rückseite.
Wenn das Glas stark gesplittert ist, dann haftet der Saugheber besser, wenn du es mit einer Schicht von durchsichtigem Paketband überklebst. Anstelle eines Saughebers kannst du auch sehr starkes Klebeband benutzen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber fest.
Ziehe den Saugheber gleichmäßig und fest nach oben, so dass ein Spalt zwischen der Rückseite und dem Rahmen entsteht.
Je nach Alter deines Smartphones kann das mehr oder weniger schwer gehen. Eventuell musst du die Kante nochmals erwärmen und es erneut probieren.
Setze die Spitze eines Plektrums in den Spalt ein.

Schritt 21

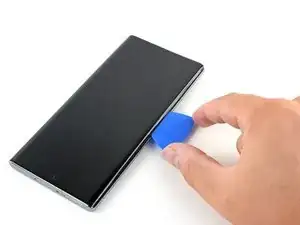

Schiebe das Plektrum an der linken Kante entlang zur unteren linken Ecke hin und trenne dabei den Kleber auf.
Schiebe das Plektrum nicht mehr als halb ein, du riskierst sonst Schäden an inneren Bauteilen.
Lasse das Plektrum in der unteren linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Schritt 22

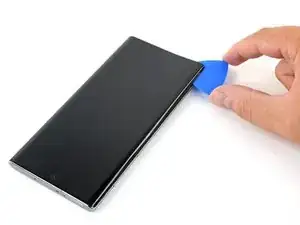

Setze ein zweites Plektrum ein und schiebe es an der linken Seite entlang zur oberen linken Ecke hin, um den Kleber an der linken Seite ganz aufzutrennen.
Lasse das Plektrum in der oberen linken Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Schritt 23

Erwärme einen iOpener und lege ihn eine Minute lang auf die Unterkante des Smartphones.

Schritt 24

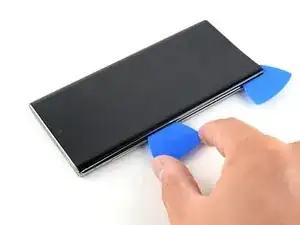

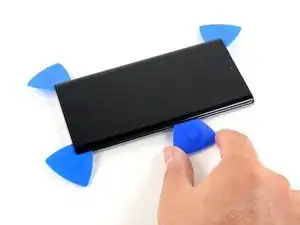

Setze ein drittes Plektrum in den Spalt an der Unterkante des Smartphones ein .
Schiebe das Plektrum zur unteren rechten Ecke hin, um den Kleber aufzutrennen.
Lasse das Plektrum in der unteren rechten Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Schritt 25

Erwärme einen iOpener und lege ihn eine Minute lang auf die Oberkante des Smartphones.

Schritt 26

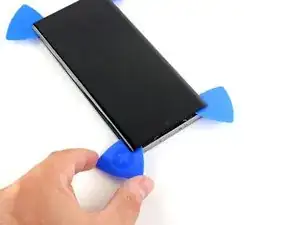

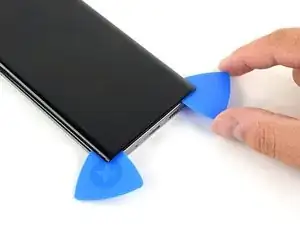

Setze ein viertes Plektrum in den Spalt an der Oberkante des Smartphones ein .
Schiebe das Plektrum zur oberen rechten Ecke hin, um den Kleber aufzutrennen.
Lasse das Plektrum in der oberen rechten Ecke stecken, so dass der Kleber sich nicht wieder verbinden kann.

Schritt 27

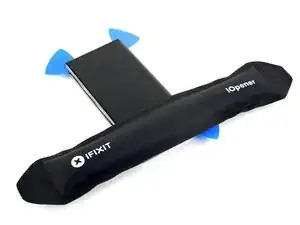

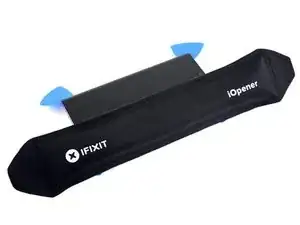

Erwärme einen iOpener und lege ihn eine Minute lang auf die rechte Kante des Smartphones.

Schritt 28

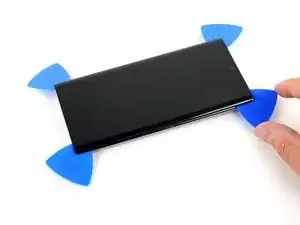

Schiebe das Plektrum von der oberen rechten Ecke zur unteren rechten Ecke des Smartphones hin, um den Kleber aufzutrennen.
Wenn du in die Nähe der Unterkante kommst, wird sich die Rückseite allmählich vom Smartphone ablösen.
Schiebe das Plektrum um alle Ränder herum vor und zurück, um eventuelle Klebestellen ganz aufzutrennen, wenn es schwer geht, dann erwärme die Stellen nochmals.

Schritt 29

Entferne das Display noch nicht ganz, einige der Kabel führen immer noch durch den Rahmen des Smartphones.

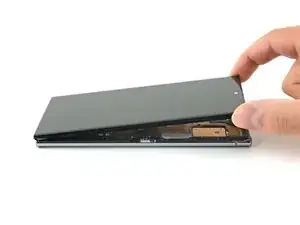

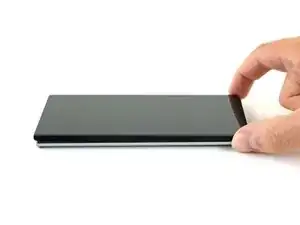

Hebe das Display an der Kante mit der Frontkamera an.
Hebe das Display nicht mehr als mit einem Winkel von etwa 15º an.

Schritt 30

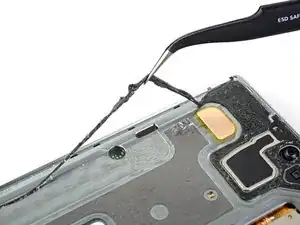

Führe die Kabel zum Display und zum S-Pen-Touch-Layer durch die Ausschnitte im Rahmen des Smartphones.

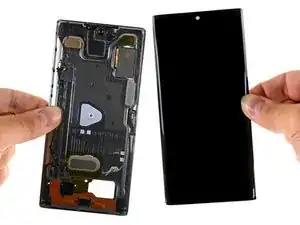

Entferne das Display.
Bevor du ein neues Display einbaust, musst du alle Klebstoffreste entfernen.
Diese Anleitung zeigt, wie neue Klebestreifen am Ersatzdisplay befestigt werden.
Teste unbedingt deine Reparatur, bevor du neue Klebestreifen befestigst.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.
